特長
- Ø38 mm(Ø1.5インチ)ポスト用ポストホルダと台座ベース
- 高さ調整用カラー付き簡単脱着式ポストホルダ
- クランプフォークPF85B、PF125B、PF175Bが取付可能な台座ベース
- 高剛性スタンドポストホルダを移動ステージに取り付けするためのアダプタープレート
これらのØ38 mm(Ø1.5インチ)ポストホルダおよびクランプフォークは、Ø38 mm(Ø1.5インチ)ポストをブレッドボードや光学テーブルに取り付ける際にお使いいただけます。当社のØ38 mm(Ø1.5インチ)ポストの製品は複数種類の高さをご用意しておりますが、さらにこのポストホルダにより、高さをより柔軟に設定でき、様々な取り付け方法が実現可能です。66 mmコンストラクションレールに対応した頑丈な本体と、76.2 mm × 89.3 mmの幅広のベースにより、安定して確実に取付けることができます。ポストホルダのベースには取付用の長穴スロットがあるため、M6キャップスクリュを用いて光学テーブル等に直接取り付けることが可能です。高い安定性を得るためには、長いポストホルダには長いポストを使用してください。
一方で、台座ベースアダプタPB4/MやPB4R/M は、クランプフォークを用いてØ38 mm(Ø1.5インチ)ポストを固定する際に使用します。M6ネジ付きスタッドが付属しており、Ø38 mm(Ø1.5インチ)ポストの底部に取り付けられるようになっています。このアダプタにはクランプフォークPF85B、PF125B、PF175Bをお使いいただけます。このアダプタを用いれば3点接触により、テーブルに安定して取り付けることができます。PB4R/Mの底部には、4つの強力な磁石が付いており、光学テーブルにクランプする必要なくベースの位置固定が可能です。
当社では移動ステージに高剛性スタンドポストホルダを取り付けるためのポストホルダ用アダプタープレートもご用意しています。M6タップ穴が25.4 mm間隔で4つ付いた移動ステージに対応し、ポストホルダや追加の部品を保持できる高耐荷重性を有します。互換性についてはステージの仕様をご確認ください。こちらのアダプタープレートを移動ステージと一緒に使用することで、ポストホルダの位置を手動で微調整することができます。
| Posted Comments: | |
| No Comments Posted |
ズーム

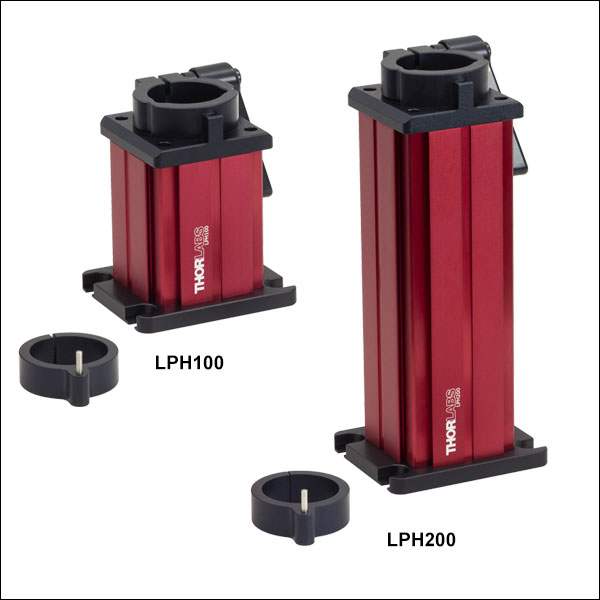

- ポストホルダ、ポスト用カラー付き(ポストは付属しておりません)
- 4種類の高さをご用意
- Ø38 mm(Ø1.5インチ)ステンレス製ポストを取り付け可能
- 66 mm 光学レール用アクセサリおよびマウントに対応
- 高剛性スタンドポストホルダ用の移動ステージをご用意
これらのØ38 mm(Ø1.5インチ)ポストホルダを用いてØ38 mm(Ø1.5インチ)ポストをしっかりと安定して取り付けることができます。スタンドの高さは4種類ご用意しており(詳細については右の機械製図をご覧ください)、様々な要件にお応えすることができます。各ポストホルダには簡単脱着ハンドルが付いており、Ø38 mm(Ø1.5インチ)ポストの固定やその解除が可能です。アライメント用ピンの付いた付属のポスト用カラーの使用により、ポストの高さを維持したまま回転させることができます。また、このアライメント用ピンは1つ前に設定した角度に素早く戻ることのできる硬質メカニカルストッパとしても機能します。
ベース部分には4つのザグリ溝があり、M6キャップスクリュを用いてテーブル上に固定できます。 さらに、このベース部分はアダプタープレートMPA1/M(別売り、下記参照)にも対応し、ポストホルダを移動ステージに取り付けられるようになっています(下記参照)。
ズーム
Click to Enlarge
ベースPB4(/M)を取り付けたØ38 mm(Ø1.5インチ)ポストをクランプPF175Bを使用して光学テーブルに固定
ベースPB4(/M)を取り付けたØ38 mm(Ø1.5インチ)ポスト

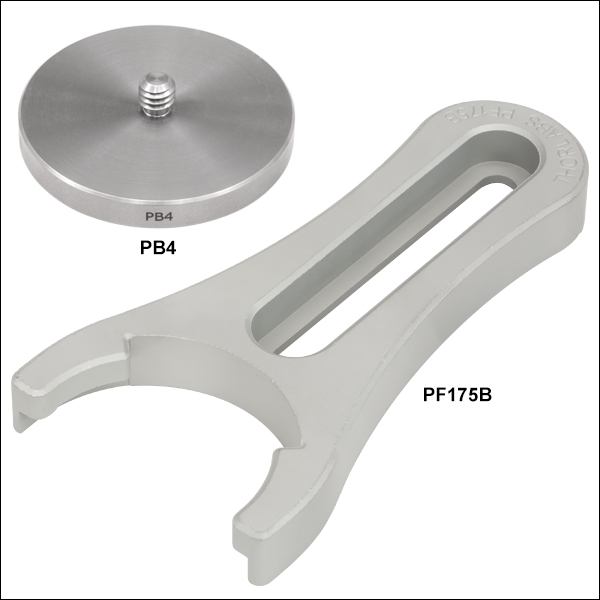

台座ベースアダプタPB4/MとPB4R/Mには、M6ネジ付きスタッドが付属しており、当社のPシリーズポストの底部に取り付けられるようになっています。例として、右の写真ではポストP2にベースPB4/Mを取り付けています。PB4/Mは、3 mm六角レンチまたボール(ボール)ドライバでポストまたはポストホルダに締め付けることができます。PB4R/Mの底部には5 mm六角ソケットと4つの強力な磁石が付いており、光学テーブルにクランプする必要なくベースの位置固定が可能です。
このアダプタPB4/MまたはPB4R/Mを取り付けると、クランプフォークPF85B、PF125B、PF175Bを用いてポストアセンブリを光学ベンチ上に設置することができます。クランプフォークは、テーブルとの間に安定した3点接触を実現します。ポストアセンブリの位置決めが柔軟に行えるよう、当社では3種類のサイズをご用意しております。PF85Bザグリ穴スロットの長さは21.6 mm、PF125Bは31.8 mm、PF175Bは53.8 mmです。これらのクランプフォークは単体および5個入りセットでご用意しております。
クランプフォークを過度に締めすぎると光学テーブルの表面が変形し、コンポーネントのミスアライメントやクランプフォークの不安定化の原因になりますのでご注意ください。
ズーム
Click to Enlarge

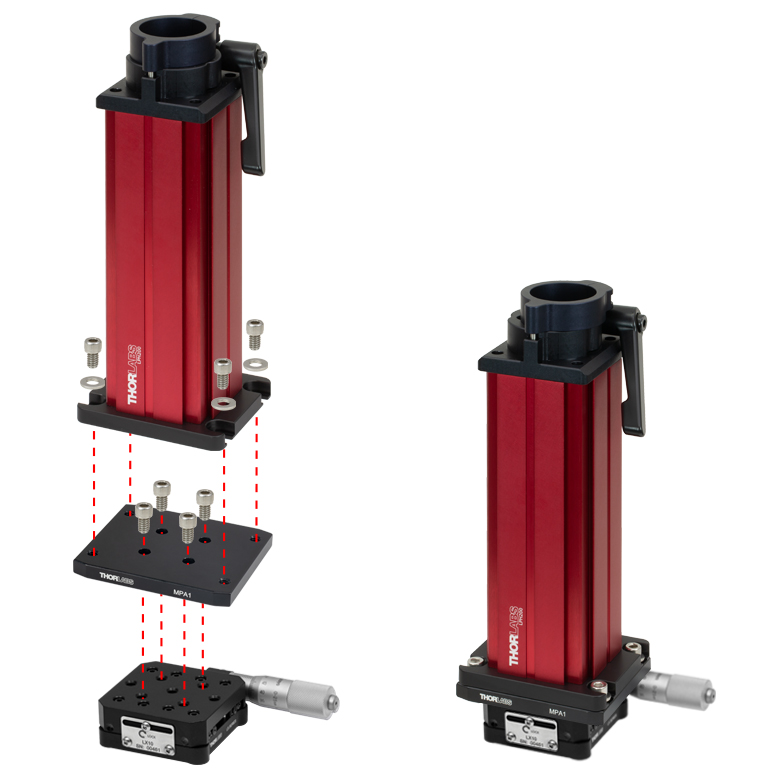

高剛性スタンドポストホルダLPH150を移動ステージXRN25P-K1(/M)に取り付けるためアダプタMPA1(/M)を使用

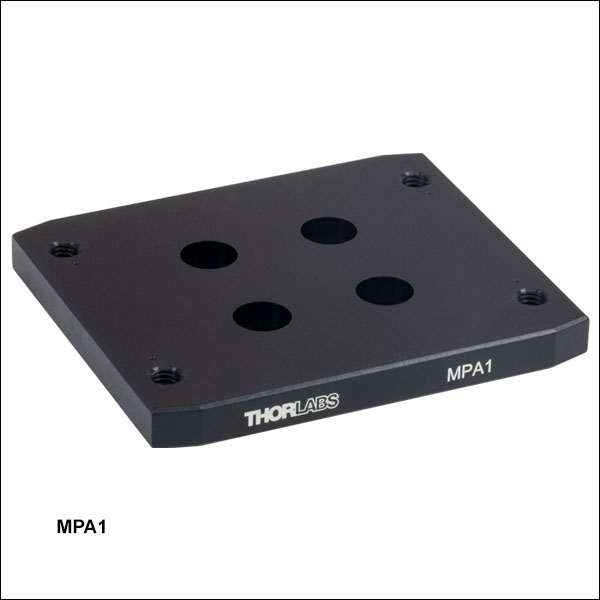

- 高剛性スタンドポストホルダを 移動ステージに取り付け
- ポストホルダの大きさに合ったコンパクトなサイズ
- 移動ステージに取り付けるためのM6ザグリ穴が4つ
- ポストホルダ取付用のM6タップ穴が4つ
高剛性スタンドポストホルダ用アダプタープレートMPA1/Mは、M6タップ穴が25.4 mm間隔で4つ付いた移動ステージに対応し、ポストホルダや追加の部品を保持できる高耐荷重性を有しています。互換性についてはステージの仕様をご確認ください。こちらのアダプタープレートを移動ステージと一緒に使用することで、セットアップ内のポストホルダを手動で簡単に移動させることができます。
組み立てるには、最初にM6キャップスクリュを使用してアダプタープレートの4つのM6ザグリ穴を利用して移動ステージを取り付けます。そして、4つのM6タップ穴を使用して高剛性スタンドをアダプタープレートに取り付けます(右図参照)。
