ケージシステム半導体レーザーコリメート用マウントキット


  • Compatible with Ø5.6 mm TO Can, Ø9 mm TO Can, or TO-3 Laser Diodes
  • 100 TPI Adjusters for Precise Collimation
  • Kits Include All Parts as Shown Below

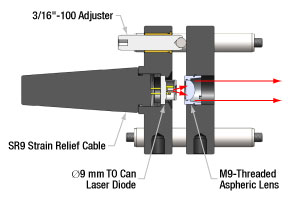

Application Idea

LDH9-P2 with M9 x 0.5-
Threaded Aspheric Lenses and SR9 Strain Relief Cable

3/16"-100 Adjuster

LDH9-P2

CP1LD9

CP1M09

ER1.5

ER1.5

S1TM09

CP49

CP33

LDH3-P1

Related Items


Please Wait

特長

  • Ø5.6 mm TO Can、Ø9 mm TO Can、またはTO-3半導体レーザーコリメート用マウント
  • 当社のマウント付き非球面レンズに対応
  • TO56/TO9マウントには精密コリメート調整用100 TPIアジャスタ付き
  • キットは組立て済みで納品
  • 部品ごとの購入も可能

Ø5.6 mmおよびØ9 mm TO Can キット
コリメート用マウントキットLDH56-P2/MおよびLDH9-P2/Mには、Ø5.6 mmおよびØ9 mm半導体レーザ取付け用ケージプレートと、マウント付き非球面レンズ1枚と長さ38.1 mm(1.5インチ)のケージロッド4本を保持するためのM9ネジ付きケージプレートが付属しています。 アダプタを使用せずにレンズと半導体レーザを精密マウントすることによって、高ビーム品質のための偏心とケージシステムへのアライメントの精度が向上しています。半導体レーザとレンズの距離は、3/16"-100アジャスタ(2 mm六角穴付き、型番F19SS075)を用いて精密に調整することができます。また、マウントは当社のストレインリリーフケーブルSR9に対応しています。

TO-3 Canキット
コリメート用マウントキットLDH3-P1は半導体レーザTO-3とM9 x 0.5ネジ付き非球面レンズを保持します。 アダプタS1TM09とケージプレートCP33/Mを用いて非球面レンズを取り付けるので、六角アジャスタは内蔵されていません。 このキットには4本の長さ38.1 mmのケージロッドが付属しています。

半導体レーザの温度について
この半導体レーザ用ケージプレートマウントは温度調節機能や温度測定機能を備えていません。そのため、高出力の半導体レーザとご使用いただくことはお勧めいたしません。 高い動作温度で半導体レーザを駆動いただくと寿命が大幅に短くなります。

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるよう、フレキシビリティを有したアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
標準ケージシステムの寸法
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.8")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 ケージシステムにはSRシリーズケージロッド、30 や60 ケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページ をご参照ください。

Posted Comments:
lovecrazydog  (posted 2014-06-17 11:35:09.197)
How much current/heat can be allowed for these products?
jlow  (posted 2014-07-29 03:57:57.0)
Response from Jeremy at Thorlabs: There's no temperature regulation for these mounts so it should be used for low-power LD only. The max. current would depend on the individual laser diode you are using.

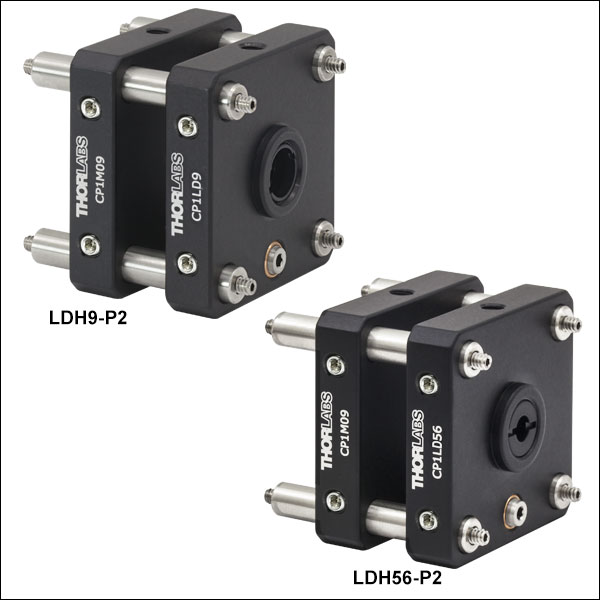

Ø5.6 mmまたはØ9 mm TO Can半導体レーザーコリメート用マウントキット

Kit Components
Item #DescriptionQty.
ER1.51.5" Long Cage Rod4
LDH56-P2 Only
CP1M09M9 x 0.5-Threaded Cage Plate1
CP1LD56Ø5.6 mm Laser Diode Cage Plate Mount1
LDH56-P2/M Only
CP1TM09/MaM9 x 0.5-Threaded Cage Plate1
CP1LM56/MaØ5.6 mm Laser Diode Cage Plate Mount1
LDH9-P2(/M) Only
CP1M09(/M)M9 x 0.5-Threaded Cage Plate1
CP1LD9(/M)Ø9 mm Laser Diode Cage Plate Mount1
  • ケージプレートCP1TM09/Mの交換が必要な場合には、ケージプレートCP1M09/M、CP1LM56/Mの交換が必要な場合にはCP1LD56/Mをご使用いただけます。
  • マウント用ハードウェアのフルセット(半導体レーザ、ストレインリリーフケーブル、非球面レンズは付属していません)
  • Ø5.6 mmまたはØ9 mm半導体レーザーマウント用キット
  • 非球面レンズを取付けるM9 x 0.5ネジ付きケージプレート
  • レンズ位置調整用の、100 TPI六角穴付き精密アジャスタ(長さ19.1 mm)
  • キットは組立て済みで納品

コリメート用マウントキットLDH56-P2/MならびにLDH9-P2/Mは、お手持ちのØ5.6 mmまたはØ9 mm TO Can半導体レーザやM9 x 0.5ネジ付き非球面レンズを保持するための30 mmケージシステム用部品です。 各キットにはØ5.6 mmまたはØ9 mm半導体レーザを取付けるケージプレートと、非球面レンズを保持するM9ネジ加工されたケージプレートが入っています。 部品リストは右表をご覧ください。アダプタを使用せずにレンズと半導体レーザを精密に取付けることによって、偏心を抑え、高いビーム品質と良好なケージシステムへのアライメントを実現します。半導体レーザとレンズの距離は、3/16"-100アジャスタ(2 mm六角穴付き、型番F19SS075)を用いて精密に調整することができます。

半導体レーザは固定リングをスパナレンチで締め付けて固定します。 Ø5.6 mm用のマウントにはスパナレンチSPW801のみが対応可能です。Ø9 mm用にはスパナレンチSPW301ならびにSPW801が対応可能です。 レーザーチップの軸をケージシステムに対して回転アライメントしたい場合には、固定リングを完全に締め付ける前に、マウント前面のアクセスポートからピンセットを使って半導体レーザを回転させます(右の写真参照)。 半導体レーザを取り付け後、ストレインリリーフケーブルをケージプレートの背面にネジで取りつけ、電気接続を行います。

コリメート用マウントは、ケージアセンブリロッドER1.5を使用してマウントより飛び出たケージロッドに連結するか、2枚のケージプレートを直接、マウントより飛び出たロッドに取り付けることによって30 mmケージシステムに組み込むことができます。 非球面レンズを取付ける筐体付きのケージプレート(ネジの規格によって種類あり)を含む部品については下記をご覧ください。 半導体レーザを取り付けるマウントも別途下記にご用意しております。

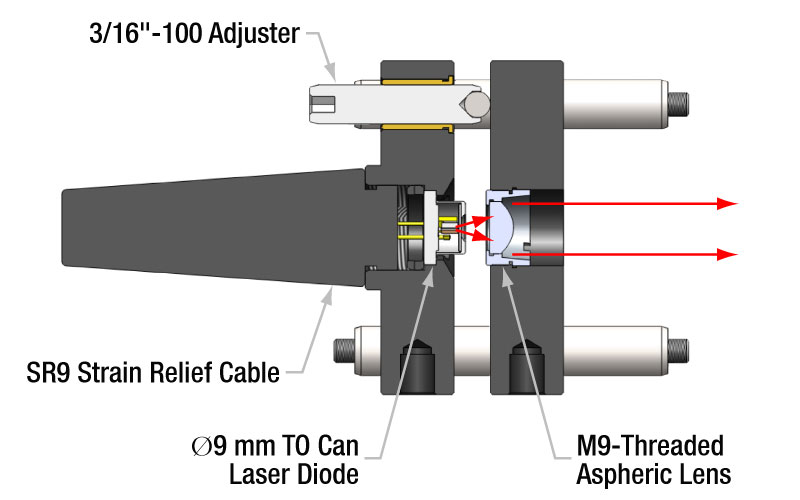

Laser Diode Mount LDH9-P2
Click to Enlarge

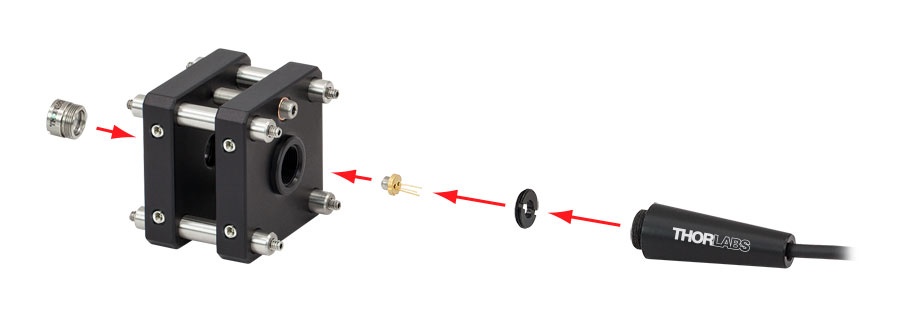

LDH9-P2(/M)は、M9ネジ付き非球面レンズ、Ø5.6 mmまたはØ9 mm TO Can半導体レーザ、ならびにストレインリリーフケーブルSR9に対応します。

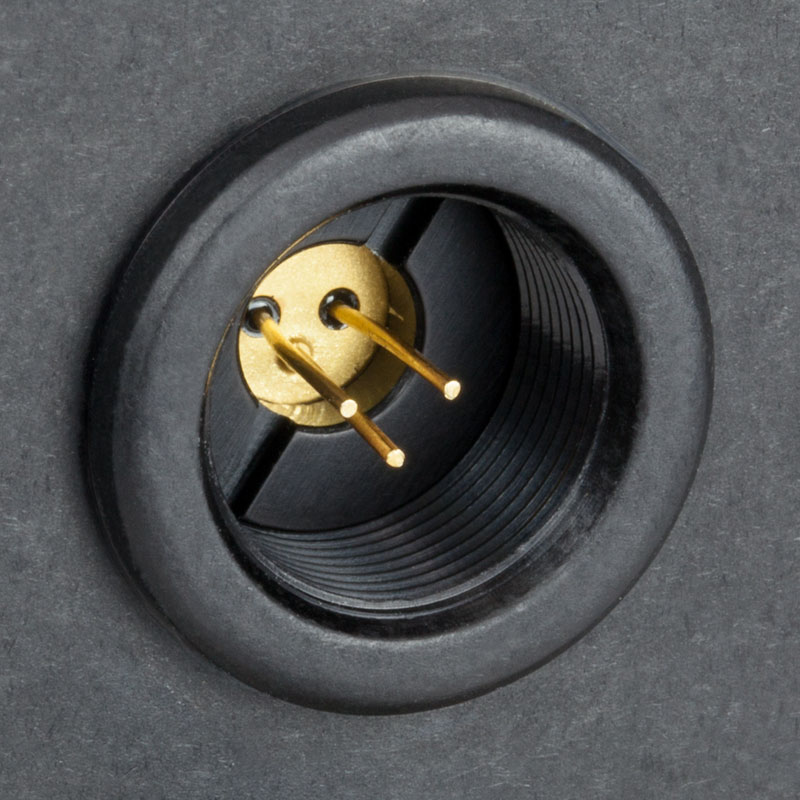

半導体レーザが固定リング(左)によってケージプレートマウントCP1LM56/MまたはCP1LM9/Mに固定されています。 ピンセットを用いてレーザ筐体の切り欠きを利用しすると、アクセスホール(右)から半導体レーザを回転させることができます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LDH56-P2 Support Documentation
LDH56-P230 mmケージプレート付きコリメート用マウントキット、Ø5.6 mm TO Can半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用(インチ規格)
¥15,616
5-8 Days
LDH9-P2 Support Documentation
LDH9-P230 mmケージプレート付きコリメート用マウントキット、Ø9 mm TO Can半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用(インチ規格)
¥15,616
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LDH56-P2/M Support Documentation
LDH56-P2/M30 mmケージプレート付きコリメート用マウントキット、Ø5.6 mm TO Can半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用、ポスト用タップ穴(ミリ規格)
¥15,616
Today
LDH9-P2/M Support Documentation
LDH9-P2/M30 mmケージプレート付きコリメート用マウントキット、Ø9 mm TO Can半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用、ポスト用タップ穴(ミリ規格)
¥15,616
Today

TO-3半導体レーザーコリメート用マウントキット

LDH3-P1(/M) Kit Components
Item #DescriptionQuantity
CP49aTO-3 Laser Diode Cage Plate Mount1
CP33(/M)SM1-Threaded Cage Plate1
S1TM09M9 x 0.5 to SM1 Adapter1
ER1.51.5" Long Cage Rod4
  • CP49はインチ規格のみでご提供していますが、変換ネジの使用によりミリ規格のポストにも取り付け可能です。
  • TO-3半導体レーザ用マウント
  • M9 x 0.5ネジ加工のレンズマウント
  • TO-3半導体レーザ用の標準的なヒートシンクに取り付け可能
  • キットは組立てた状態で納品

コリメート用マウントLDH3-P1/Mは、TO-3半導体レーザならびにM9 x 0.5ネジ付き非球面レンズを保持することができます。非球面レンズの取り付けには、アダプタS1TM09ならびにケージプレートCP33/Mを使用します。上記にあるコリメート用マウントLDH56-P2/MやLDH9-P2/Mとは異なり、このマウントには六角穴付きのアジャスタは付いておらず、半導体レーザやレンズのケージプレートの位置決めには粗調整のみが可能です。半導体レーザーパッケージに対する非球面コリメートレンズの位置の調整については、レンズアダプタS1TM09を回転させることで微調整が可能となります。コリメーションキットLDH3-P1/Mは TO-3レーザーパッケージが実装できるように設計されたヒートシンク上に直接取付けることができます。

コリメート用マウントを30 mmケージシステムに組み込むには、追加のケージロッドER1.5を付属の止めネジにより接続するか、マウントより飛び出たロッドにのケージプレートを直接取り付けることによって接続できます。マウント無しの光学素子や非球面レンズを取り付ける筐体付きのケージプレート(ネジの規格によって種類あり)を含む部品については下記をご覧ください。半導体レーザを取り付けるケージプレートも別途下記にご用意しております。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LDH3-P1 Support Documentation
LDH3-P130 mmケージプレート付きコリメート用マウントキット、TO-3半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用(インチ規格)
¥18,148
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LDH3-P1/M Support Documentation
LDH3-P1/M30 mmケージプレート付きコリメート用マウントキット、TO-3半導体レーザならびにM9 x 0.5ネジ付き非球面レンズ用、ポスト用タップ穴(ミリ規格)
¥18,148
5-8 Days

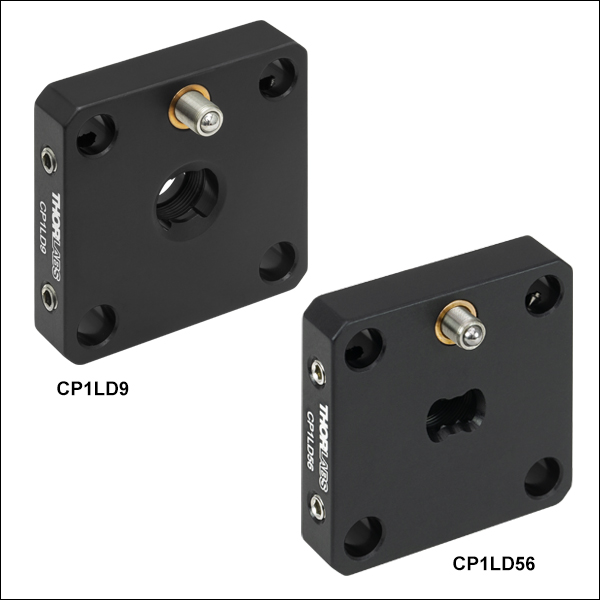

半導体レーザ用30 mmケージプレート(単品)

  • Ø5.6 mm、Ø9 mm、またはTO-3半導体レーザ取付け用ケージプレート
  • CP1LD56/MおよびCP1LM9/Mには精密位置決め用3/16”-100六角アジャスタ付き(型番 F19SS075)
  • 上記掲載のキットには下記製品を使用
    • 半導体レーザ用ケージプレート1個
    • マウント付きレンズ用ケージプレート1個(下記参照)
    • ケージロッド ER1.5 4個

Ø5.6 mm TO Can、Ø9 mm TO Can、またはTO-3半導体レーザの取付け用ケージプレートは単品でもご購入可能です。M6、M8、M9、M10およびM12ネジ付きの非球面レンズ、およびマウント無し光学素子用ケージプレートも個別にご購入いただけます(下記参照)。各ケージプレートにはØ6 mmケージロッドに対応する4つの貫通穴があり、それらのロッドは貫通穴の側面にあるM4 x 0.7ロック用止めネジ(2 mm六角レンチ使用)でプレートに固定できます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CP1LD56 Support Documentation
CP1LD5630 mmケージプレート、Ø5.6 mm TO Can半導体レーザ用(インチ規格)
¥6,682
5-8 Days
CP1LD9 Support Documentation
CP1LD930 mmケージプレート、Ø9 mm TO Can半導体レーザ用(インチ規格)
¥6,682
5-8 Days
CP49 Support Documentation
CP4930 mmケージプレート、TO-3半導体レーザ用(インチ規格)
¥10,235
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CP1LD56/M Support Documentation
CP1LD56/M30 mmケージプレート、Ø5.6 mm TO Can半導体レーザ用(ミリ規格)
¥6,682
5-8 Days
CP1LD9/M Support Documentation
CP1LD9/M30 mmケージプレート、Ø9 mm TO Can半導体レーザ用(ミリ規格)
¥6,682
5-8 Days

マウント付き非球面&アクロマティックレンズ用30 mmケージプレート(単品)

  • 当社のマウント付き非球面レンズおよび;アクロマティックレンズに対応する内ネジ付き
  • 厚さ8.9 mmのケージプレート
  • ポスト取付け用 M4タップ穴
  • 上記掲載のキットには下記製品を使用:
    • 半導体レーザ用ケージプレート1個(上記参照)
    • マウント付きレンズ用ケージプレート1個
    • ケージロッドER1.5 4個

このケージプレートをお使いいただくと、アダプタを使用せずに非球面レンズまたは小型アクロマティックレンズを30 mmのケージシステムに取り付けることができます。ケージプレートはM6、M8、M9、M10、またはM12内ネジ付きからお選びいただけます。また、非球面レンズは非球面レンズアダプタおよび標準のSM1ネジ付きケージプレートをお使いいただいてもケージシステムに取付けることができます。各ケージプレートにはØ6 mmケージロッドに対応する4つの貫通穴があり、それらのロッドは貫通穴の側面にあるM4 x 0.7ロック用止めネジ(2 mm六角レンチ使用)でプレートに固定できます。

また、マウント無しの光学素子には、Ø20 mmまでのサイズの光学素子にお使いいただけるマウント無し光学素子用ケージプレート(下記参照)をご用意しています。

Item #Internal Threads Base Item # of Compatible Mounted LensesMount Thickness
CP1M06(/M)M6 x 0.5A414TM, C140TME, C151TMD, C392TME, C430TME, C710TME Aspheric Lenses0.35" (8.9 mm)
CP1M08(/M)M8 x 0.5C021TME, C170TME, C350TMD, C390TME, C440TME, C660TME Aspheric Lenses
CP1M09(/M)M9 x 0.5A110TM, A220TM, A230TM, A375TM, A390TM, A397TM, C036TME, C037TME,
C110TME, C220TME, C230TME, C260TMD, C280TME, C330TMD,
C340TMD, C560TME, C610TME, C671TME Aspheric Lenses;
Ø5 mm, Ø6 mm, and Ø6.35 mm Mounted Achromatic Doublets
CP1M10(/M)M10 x 0.5C028TME Aspheric Lenses
CP1M12(/M)M12 x 0.5A240TM, C240TME Aspheric Lenses; Ø8 mm Mounted Achromatic Doublets
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CP1M06 Support Documentation
CP1M06M6x0.5内ネジ付き30 mmケージプレート、#8-32タップ穴(インチ規格)
¥5,205
5-8 Days
CP1M08 Support Documentation
CP1M08M8x0.5内ネジ付き30 mmケージプレート、#8-32タップ穴(インチ規格)
¥5,205
5-8 Days
CP1M09 Support Documentation
CP1M09M9x0.5内ネジ付き30 mmケージプレート、#8-32タップ穴(インチ規格)
¥5,205
5-8 Days
CP1M10 Support Documentation
CP1M10M10x0.5内ネジ付き30 mmケージプレート、#8-32タップ穴(インチ規格)
¥5,205
5-8 Days
CP1M12 Support Documentation
CP1M12M12x0.5内ネジ付き30 mmケージプレート、#8-32タップ穴(インチ規格)
¥5,205
Lead Time
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CP1M06/M Support Documentation
CP1M06/MM6x0.5内ネジ付き30 mmケージプレート、M4タップ穴(ミリ規格)
¥5,205
Today
CP1M08/M Support Documentation
CP1M08/MM8 x 0.5内ネジ付き30 mmケージプレート、M4タップ穴(ミリ規格)
¥5,205
5-8 Days
CP1M09/M Support Documentation
CP1M09/MM9x0.5内ネジ付き30 mmケージプレート、M4タップ穴(ミリ規格)
¥5,205
Today
CP1M10/M Support Documentation
CP1M10/MM10x0.5内ネジ付き30 mmケージプレート、M4タップ穴(ミリ規格)
¥5,205
5-8 Days
CP1M12/M Support Documentation
CP1M12/MM12x0.5内ネジ付き30 mmケージプレート、M4タップ穴(ミリ規格)
¥5,205
5-8 Days

Ø5 mm~Ø20 mmマウント無し光学素子用30 mmケージプレート(単品)

  • Ø5 mm~Ø20 mm光学素子用マウント
  • マウント無しの非球面レンズアクロマティックレンズに適した設計
  • 光学素子取付け用固定リングが2個付属
  • 30 mmケージシステムに取付け可能
  • ポストに取付け不可
  • 上記掲載のキット構築時にはケージプレートCP1MxxシリーズおよびCP1TMxxシリーズシリーズの代わりに使用可能

こちらのケージプレートは、当社のマウント無しの非球面レンズアクロマティックレンズなど、直径がØ20 mmまでの光学素子を30 mmケージシステムに取り付けられるように設計されています。光学素子の固定用に、それぞれM5.5、M6.5、M8.5、M9.5、M15.5、0.750"-40、M20.5の内ネジがあり、各サイズに適した固定リングが2つ付いています。 固定リングを締め付ける際にはスパナレンチSPW801のご使用をお勧めいたします。各ケージプレートにはØ6 mmケージロッドに対応する4つの貫通穴があり、それらのロッドは貫通穴の側面にあるM4 x 0.7ロック用止めネジ(2 mm六角レンチ使用)でプレートに固定できます。

Item #Optic
Diameter
CAaOptic Thickness (Max)bInternal ThreadsRetaining RingMount ThicknessSpanner Wrench
CPN055 mmØ0.15" (Ø3.8 mm)0.09" (2.2 mm)M5.5 x 0.5SM5RR0.23" (5.7 mm)SPW205 or SPW801
CPN066 mmØ0.19" (Ø4.8 mm)0.11" (2.8 mm)M6.5 x 0.5SM6RR0.25" (6.4 mm)SPW206 or SPW801
CPN088 mmØ0.27" (Ø6.9 mm)0.16" (4.0 mm)M8.5 x 0.5SM8RR0.30" (7.6 mm)SPW208 or SPW801
CPN099 mmØ0.31" (Ø7.9 mm)0.16" (4.0 mm)M9.5 x 0.5SM9RR0.30" (7.6 mm)SPW209 or SPW801
CPN1515 mmØ0.50" (Ø12.7 mm)0.21" (5.3 mm)M15.5 x 0.5SM15RR0.35" (8.9 mm)SPW801
CPN1818 mmØ0.62" (Ø15.7 mm)0.24" (6.1 mm)0.750"-40SM18RR0.40" (10.2 mm)SPW801
CPN2020 mmØ0.68" (Ø17.3 mm)0.24" (6.1 mm)M20.5 x 0.5SM20RR0.40" (10.2 mm)SPW801
  • 固定リングの開口
  • 光学素子の最大許容厚さ:薄いレンズを想定した仕様です。焦点距離が短い、従って曲率が大きいレンズの適合性に関しては、当社までお問い合わせください。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CPN05 Support Documentation
CPN0530 mmケージプレート、Ø5 mm光学素子用、固定リングSM5RRが2個付属
¥3,978
5-8 Days
CPN06 Support Documentation
CPN0630 mmケージプレート、Ø6 mm光学素子用、固定リングSM6RRが2個付属
¥3,978
5-8 Days
CPN08 Support Documentation
CPN0830 mmケージプレート、Ø8 mm光学素子用、固定リングSM8RRが2個付属
¥3,978
5-8 Days
CPN09 Support Documentation
CPN0930 mmケージプレート、Ø9 mm光学素子用、固定リングSM9RRが2個付属
¥3,978
5-8 Days
CPN15 Support Documentation
CPN1530 mmケージプレート、Ø15 mm光学素子用、固定リングSM15RRが2個付属
¥4,138
5-8 Days
CPN18 Support Documentation
CPN1830 mmケージプレート、Ø18 mm光学素子用、固定リングSM18RRが2個付属
¥4,138
5-8 Days
CPN20 Support Documentation
CPN2030 mmケージプレート、Ø20 mm光学素子用、固定リングSM20RRが2個付属
¥4,414
5-8 Days
