LM14TS
Universal Active 14-Pin Butterfly Laser Diode Mount

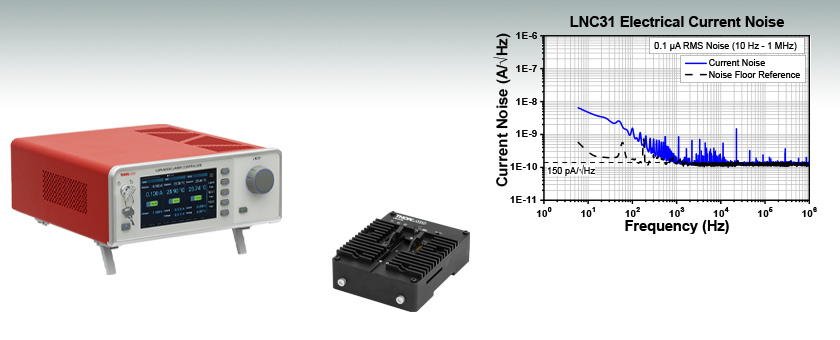

LNC31
Low-Noise Laser Diode Driver with Dual-Channel Temperature Controller
The integrated electrical current noise is 0.1 µA RMS over 10 Hz - 1 MHz.
Please Wait
| Key Specifications | |
|---|---|
| Item # | LNC31 |
| Laser Diode and Laser Mount Compatibility | Cathode Ground and Floatinga |
| Compatible Thorlabs Mount | LM14TS Active Butterfly Mount |
| Thermistor Input | 10 kΩ NTC Only |
| Drive Current Range | 0 - 1 A |
| Drive Current Noise Density, Typical | 150 pA/√Hzb |
| TEC Current Range | -3.5 to +3.5 A |
| AC Current Modulation Frequency Rangec | 2 kHz to 20 MHz |
| DC Current Modulation Frequency Rangec | DC to 5 MHz |
用途例
- 狭線幅レーザの駆動
- 低い相対強度ノイズ(RIN)を必要とする用途
- 光センシング
- マイクロ共振器の励起
- 中性原子量子コンピューティング
- 原子冷却
- リュードベリ状態の研究
- 蒸気セルのロック
- 共振器のロック
- 波長計の安定化
特長
- 低雑音で最大1 Aの駆動電流
- 3.5 AのTECコントローラを2つ内蔵
- 最大20 MHzのAC電流変調が可能
- DC電流および温度の変調が可能
- USB 2.0、RS-232、イーサネット、ならびに前面のタッチパネルにより操作可能

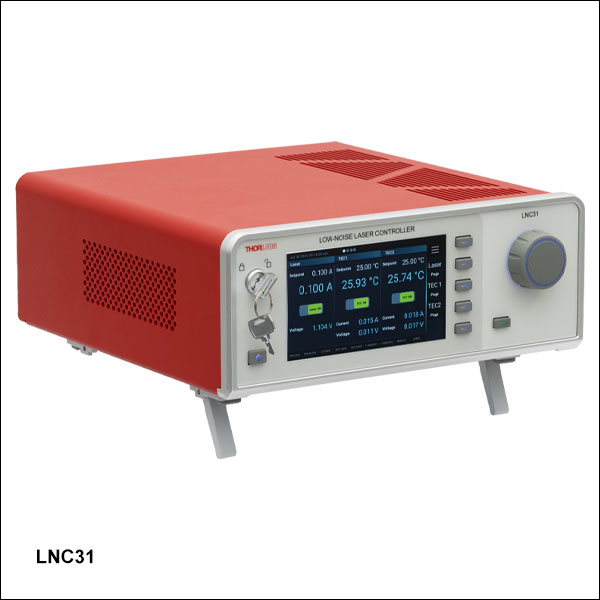

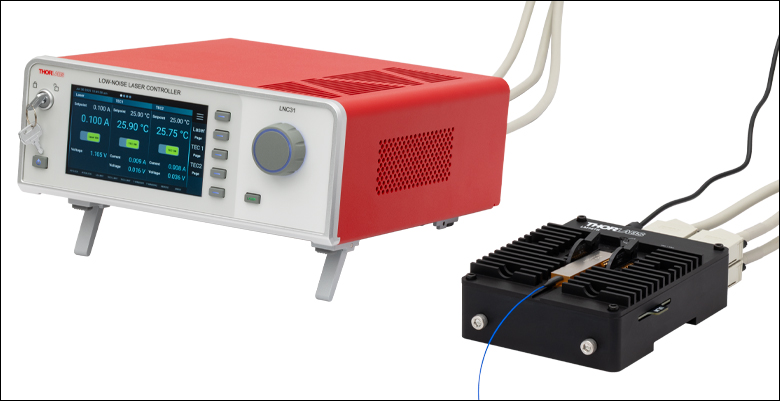

当社の低ノイズ半導体レーザードライバLNC31は低ノイズのベンチトップ型ドライバで、バタフライ型レーザULNシリーズや、電流ノイズに敏感な半導体レーザ(例えば当社のDBRまたはDFBレーザ)などの高性能な半導体レーザを駆動できます。ターンキー式レーザULN13TKおよびULN15TKに倣った設計を採用しており、低ノイズのレーザ電流ドライバと2つの独立した熱電冷却(TEC)コントローラを内蔵し、大画面で直感的なタッチパネルインターフェイスを備えたコンパクトなベンチトップ型ユニットとなっています。ファンレスのパッシブ型冷却設計により機械的振動を排除し、電気ノイズを最小限に抑えることで、一般的なアクティブ型冷却ドライバよりもクリーンな性能を実現します。ドライバLNC31は、ノイズに敏感な用途で性能を発揮できるよう、当社のバタフライマウントLM14TS(Figure 1.1参照)との併用を想定して設計されています。これにより筐体の温度が安定し、ノイズフロアが低減されるだけでなく、光学的安定性も向上します。
LNC31のレーザードライバは、安定性に優れた最大1 Aの低ノイズ電流を供給します。カソード接地およびフローティングの両方に対応し、DCおよびAC結合の電流変調を行います。AC変調帯域幅は最大20 MHzです。TECチャネルの1つは外部温度変調も可能なため、レーザーロック用途向けに温度調整による波長調整が可能です。詳細は「仕様」タブをご覧ください。
どちらのTECコントローラも独立して動作し、それぞれ最大3.5Aの供給が可能です。これにより、ULNシリーズレーザのレーザーチップ本体やファイバーブラッググレーティング(FBG)などの二次的な熱負荷の精密な温度安定化が実現します。この半導体レーザードライバのノイズ性能についての詳細は、「グラフ」タブをご覧ください。
動作
ドライバLNC31には、前面のスイッチ類とタッチパネルに加え、USB、RS-232、イーサネットのインターフェイスがあり、シリアルコマンドによるリモート操作を行うことで自動システムへの統合が可能となっています。ドライバLNC31がUSB、イーサネット、RS-232インターフェイス経由で有効なシリアルコマンドを受信すると、デバイスは「Remote Operation(遠隔操作)」モードに移行し、前面のタッチパネルとその他のスイッチ類は無効化されます。ドライバ用ソフトウェアやプログラミングリファレンスガイドについては「ソフトウェア」タブをご覧ください。ドライバにはUSB 2.0 Type-A - Type-Bケーブル(USB-A-79)が付属しています。 半導体レーザに接続するためのDサブメス型9ピンコネクタは、システムの背面パネルにあり、電流コントローラケーブルCAB400はドライバに付属しています。各装置には、TEC接続用のDサブメス型15ピンコネクタが2つあり、温度コントローラ用ケーブルCAB420-15が2本付属しています。 RS-232通信プロトコル用のDサブメス型9ピンコネクタは、システムの背面パネルにあります。Dサブ9ピンコネクタとDサブ15ピンコネクタのピン配列については「ピン配列」タブ、ドライバに含まれる製品の一覧については「発送品リスト」タブをご覧ください。
用途例
線幅が狭く、低ノイズのレーザでは、仕様の光学性能を達成するために、最小限の電流ノイズを含む駆動電流を必要とします。LNC31は、レーザの線幅を最小限に抑え(したがって、コヒーレンス長を最大化)、強度ノイズも最小化することが求められる用途にお勧めいたします。このような用途の例としては、光センシングや、RF-Over-Fiber、コヒーレント光通信システム向け光キャリアの生成などがあります。さらに、光共振器を伴う用途(例えば、周波数コム生成のためのマイクロリング共振器の励起)においても、狭線幅性能が求められます。
低ノイズ駆動電流、高速変調能力、ならびに精密な温度制御を備えたドライバLNC31は、蒸気セル、共振器ロック、中性原子およびイオンベースの量子コンピューティング、リュードベリ原子実験、原子冷却、波長計安定化などの用途に適しています。この半導体レーザードライバは、当社のDBRバタフライ型半導体レーザおよびマウントLM14TSと組み合わせて、ルビジウム(型番DBR780PN： Rb D2 遷移に調整、 または型番DBR795PN： Rb D1遷移に調整)、またはセシウム(型番DBR852PN)の原子冷却に使用できます。
これらのレーザは、周波数をロックして使用することを想定して設計されています。ロック用の信号を得るうえで、当社の飽和吸収分光システムや二色性原子気体分光用キットをご利用いただくことも可能です。飽和吸収分光法では、周波数の調整可能な半導体レーザからの出力光を2本のビームに分割し、それらを励起(ポンプ)ビームおよびプローブビームとして、例えば参照用のルビジウムガスセル内を互いに逆方向に伝搬させます。この分光法では、ドップラー広がりのある吸収プロファイル内に、ラムディップとして知られる超微細構造に伴う狭いスペクトルを観測することができ、それを用いてレーザの周波数を安定化するためのシャープな誤差信号を生成できます。このような分光システムに組み込まれたレーザに、デジタルサーボコントローラDSC1や差分フォトディテクタPDB210Aなどの変調やフィードバックを行うための電子回路を組み合わせることで、レーザの周波数を長期にわたり原子の遷移線に強固にロックすることが可能になります。このようなレーザ周波数安定化法は、原子時計、レーザ冷却、量子センシングなどを実現するうえで不可欠な技術です。
当社では、1310 nmおよび1550 nmのターンキー式低ノイズシステムや、ルビジウム遷移向けの780および795 nmのターンキー式システムもご提供しています。これらは低ノイズのドライバと温度安定化機能を備えたバタフライ型レーザを、ベンチトップ型の筐体に統合した製品です。
| Item # | LNC31 |
|---|---|
| Device Compatibility | |
| Laser Diode and Laser Mount | Cathode Ground and Floating |
| Compatible Thorlabs Mount | LM14TS Active Butterfly Mount |
| Thermistor Input | 10 kΩ NTC Only |
| Laser Diode Driver Specifications | |
| Drive Current Range | 0 - 1 A |
| Compliance Voltage | 7.5 V |
| Maximum Electrical Output Power | 10 W |
| Drive Current Noise Density, Typical | 150 pA/√Hza |
| Drive Current RMS Noise (10 Hz - 1 MHz), Typical | 0.1 µA |
| Driver Current Setpoint Resolution | 0.001 A |
| TEC Controller Specifications | |
| TEC Current Rangeb | -3.5 to +3.5 A |
| Compliance Voltage | 5 V |
| Maximum Electrical Output Power | 15 W |
| Temperature Control Range | 10 °C to 70 °C |
| Temperature Resolution | 0.01 °C |
| Temperature Stability | ±0.03 °C |
| Temperature Drift, 1 h / 24 h, Typical | ±0.03 °C / ±0.06 °C |
| PID Parameters | Fixed Analog PID Settings |
| Typical External Modulation Specifications | |
| AC-Coupled Modulation Port Voltage to Current Conversion Rate | 6 mA/V |
| AC-Coupled Modulation Electrical Current Tuning Range | ±30 mA |
| DC-Coupled Modulation Port Voltage to Current Conversion Rate | 2 mA/V |
| DC-Coupled Modulation Electrical Current Tuning Range | ±10 mA |
| Voltage to Temperature Conversion Rate | Firmware Adjustable (Default = 0.2 °C/V) |
| Input Voltage Range (All Ports) | -5 V to 5 V |
| Input Impedance (All Ports) | 1 kΩ |
| AC Current Modulation Frequency Rangec | 2 kHz to 20 MHz |
| DC Current Modulation Frequency Rangec | DC to 5 MHz |
| Temperature Modulation Frequency Range | DC to 1 Hz |
| Absolute Maximum Ratings | |
|---|---|
| Item # | LNC31 |
| Operating Temperature | 15 °C to 35 °C |
| Storage Temperature | -10 °C to 40 °C |
| General Specifications | |
|---|---|
| Item # | LNC31 |
| AC Line Voltage | 100 - 240 V |
| AC Line Frequency | 50-60 Hz |
| Display | TFT 854 x 480 5.0" with Capacitive-Touch |
| Connector for LD, PD, I-Lock, LD-On | 9-Pin D-Sub |
| Connector for TEC, T-Sensor, TEC-On | 15-Pin D-Sub |
| Connector for USB Interface | USB 2.0 Type-B |
| Connector for Ethernet Interface | RJ45 |
| Connector for RS-232 Interface | 9-Pin D-Sub |
| Chassis Ground | 4 mm Banana Jack |
| Weight | 8.4 lbs (3.8 kg) |
| Dimensions (W x H x D) | 9.97" x 4.37" x 11.45" (253.2 mm x 111.1 mm x 264.8 mm) |
Figure 3.1と3.2は、半導体レーザードライバLNC31の典型的な性能を示し、コントローラLDC210Cで駆動されるレーザ(マウントに装着)、ならびにターンキー式低ノイズレーザーシステムULN15TKとを比較しています。
Click to Enlarge
Click Here for Data

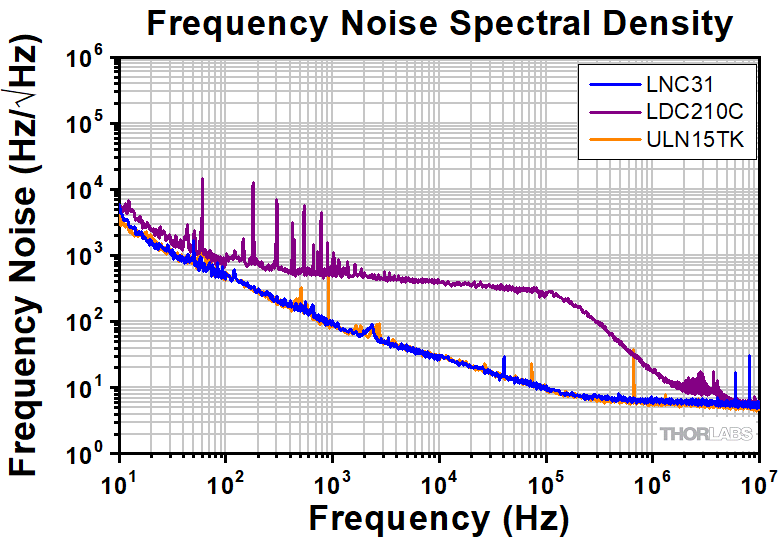

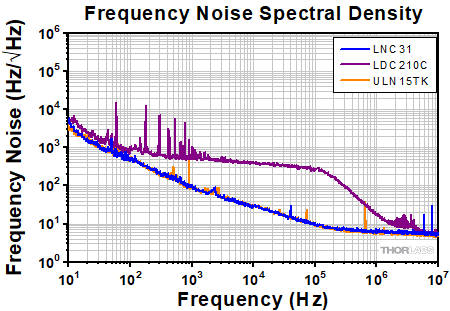

Figure 3.1 マウントLM14TSに取り付けたレーザULN15PCを半導体レーザードライバLNC31で駆動したときの周波数ノイズデータ例。コントローラLDC210Cで駆動したレーザ(マウントに装着)、ならびにターンキー式低ノイズレーザーシステムULN15TKとを比較しています。LDC210Cを使用してレーザを駆動するには、温度コントローラTED200CなどのTECドライバが別途2台必要です。
Click to Enlarge

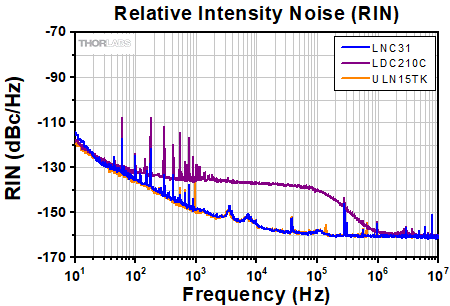

Figure 3.2 マウントLM14TSに取り付けたレーザULN15PCを半導体レーザードライバLNC31で駆動したときの典型的な相対強度ノイズ(RIN)。コントローラLDC210Cで駆動したレーザ(マウントに装着)、ならびにターンキー式低ノイズレーザーシステムULN15TKと比較されています。LDC210Cを使用してレーザを駆動するには、温度コントローラTED200CなどのTECドライバが別途2台必要です。
Figure 3.3は、低ノイズ半導体レーザードライバの電流ノイズと相対強度ノイズ(RIN)を示しています。
Click to Enlarge

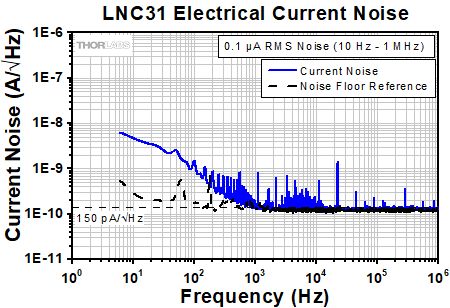

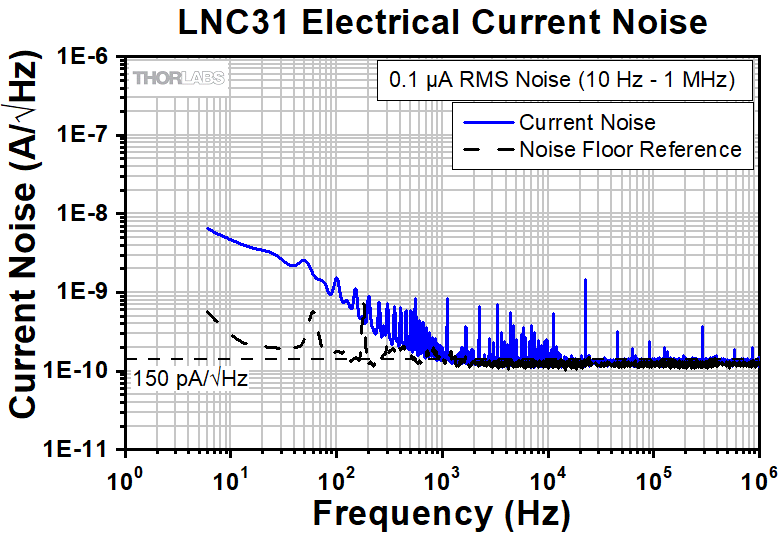

Figure 3.3 マウントLM14TSに取り付けたレーザULN15PCを半導体レーザードライバLNC31で駆動したときの電流ノイズデータ例。 10 Hz～1 MHzにわたる電流ノイズの積分値は0.1 µA RMSです。
Click to Enlarge

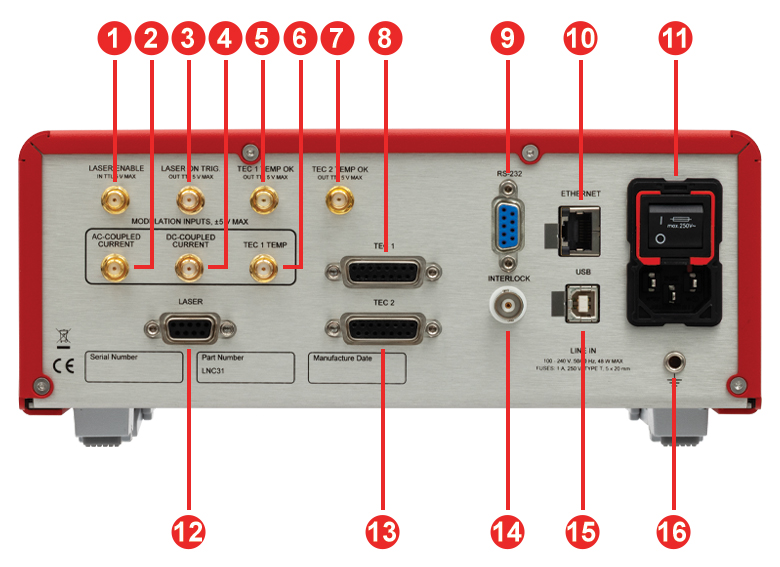

Figure 4.2 半導体レーザードライバLNC31の背面パネル
Click to Enlarge

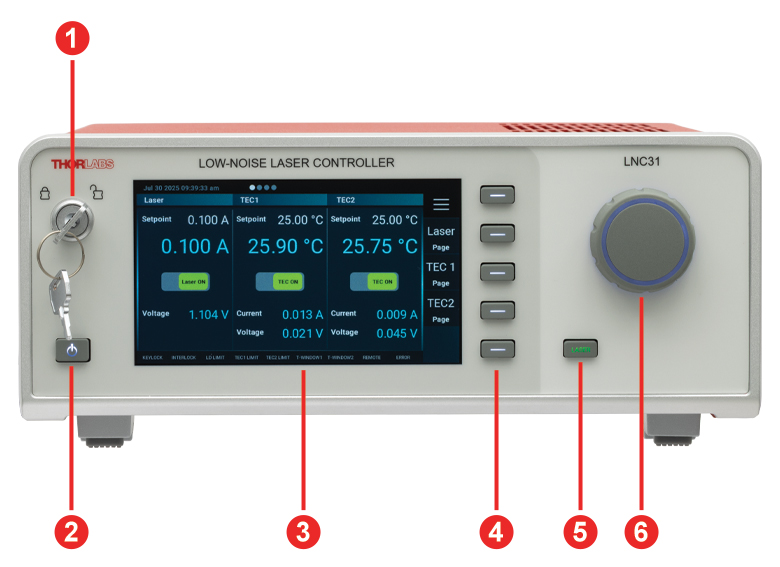

Figure 4.1 半導体レーザードライバLNC31の前面パネル
| Front Panel | |
|---|---|
| Call Out | Description |
| 1 | Laser Enable Key Switch |
| 2 | Power Button |
| 3 | Display with Touch Screen |
| 4 | 5 Dynamic Side Menu Buttons |
| 5 | Laser ON/OFF Button |
| 6 | Rotary Knob |
| Back Panel | |
|---|---|
| Call Out | Description |
| 1 | Laser Enable SMA Input |
| 2 | AC-Coupled Laser Current Modulation SMA Input |
| 3 | Laser On SMA Output |
| 4 | DC-Coupled Laser Current Modulation SMA Input |
| 5 | TEC 1 Temperature Stable SMA Output |
| 6 | TEC 1 Temperature Modulation SMA Input |
| 7 | TEC 2 Temperature Stable SMA Output |
| 8 | TEC 1 15-Pin D-Sub Output |
| 9 | 9-Pin D-Sub Connector for RS-232 Communication |
| 10 | RJ45 Ethernet Connector |
| 11 | AC Power Inlet & Power Switch |
| 12 | Laser Driver 9-Pin D-Sub Output |
| 13 | TEC 2 15-Pin D-Sub Output |
| 14 | BNC Interlock Connector |
| 15 | USB 2.0 Type-B Connector |
| 16 | 4 mm Banana Socket Ground Terminal |
ケーブルCAB420-15のDサブオス型15ピンコネクタ
TECのDサブメス型15ピンコネクタ
半導体レーザのDサブメス型9ピンコネクタ
ケーブルCAB400のDサブオス型9ピンコネクタ
| Pin Assignment | |
|---|---|
| Pin | Output Signal |
| 1 | Not Connected |
| 2 | Not Connected |
| 3 | Thermistor (-), Ground |
| 4 | Thermistor (+) |
| 5 | TEC (+) |
| 6 | TEC (+) |
| 7 | TEC (+) |
| 8 | Ground |
| 9 | Not Connected |
| 10 | Not Connected |
| 11 | Not Connected |
| 12 | Not Connected |
| 13 | TEC (-) |
| 14 | TEC (-) |
| 15 | TEC (-) |
| Pin Assignment | |
|---|---|
| Pin | Output Signal |
| 1 | Laser On/Off |
| 2 | Not Connected |
| 3 | Laser Diode Cathode/Ground |
| 4 | Not Connected |
| 5 | Ground for Pin 1 |
| 6 | Not Connected |
| 7 | Not Connected |
| 8 | Laser Diode Anode |
| 9 | Not Connected |
RS-232のDサブメス型9ピンコネクタ
| Pin Assignment | |
|---|---|
| Pin | Output Signal |
| 1 | Not Connected |
| 2 | TxD (Connect to PC Terminal RxD) |
| 3 | RxD (Connect to PC Terminal TxD) |
| 4 | Not Connected |
| 5 | Ground |
| 6 | Not Connected |
| 7 | Not Connected |
| 8 | Not Connected |
| 9 | Not Connected |
Click to Enlarge

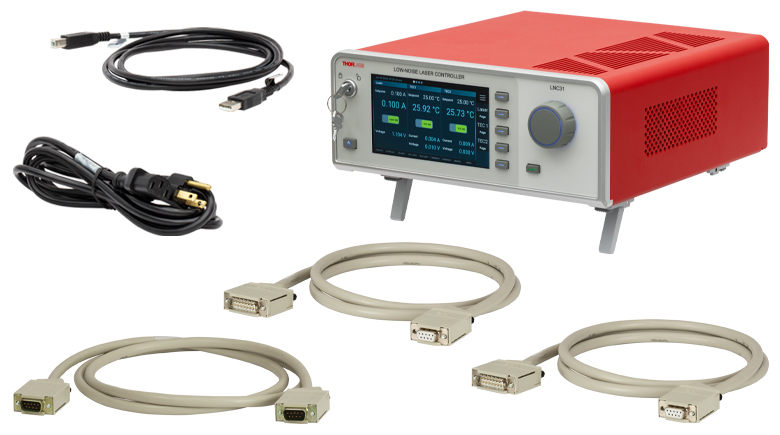

Figure 4.1 半導体レーザードライバLNC31と付属品
ファームウェア
バージョン1.1.3
ボタンをクリックするとLNC31用ソフトウェアのページをご覧いただけます。
Softwareボタンは、半導体レーザードライバLNC31のファームウェア、ユーティリティ、サポート文書へのリンクです。
ソフトウェアのダウンロードページには、SCPIを使用して様々なコントローラを結合させるリファレンスプログラミングノートもご用意しております。詳細やリンク先についてはソフトウェアダウンロードページの「Programming Reference」のタブをご覧ください。
ファームウェアアップデートツール
このツールをWindows PCに使用して半導体レーザードライバLNC31のファームウェアをアップデートできます。ソフトウェアの使用には、OS Windows® 10以上のPCが必要です。
SCPIコマンドによるカスタム制御
プログラマ用リファレンスには、半導体レーザードライバの制御に使用可能なコマンドの一覧が記載されています。コマンドはOS Windows® 10以上のPCからUSB、イーサネットまたはRS-232ポートに送信できます。各コマンドについての説明は「Programming Reference」のタブからダウンロードできます。
