TPX平凸非球面テラヘルツ(THz)レンズ

High Transparency from 0.1 to 3 THz
Available in Ø1", Ø50.0 mm, or Ø2"
Back Focal Lengths from 15.0 to 100.0 mm

AL235

Ø50.0 mm TPX Lens for THz,
f = 35.0 mm, NA = 0.54

Application Idea

AL235 Mounted in an LMR2

AL115

Ø1" TPX Lens for THz,
f = 15.0 mm, NA = 0.59

Related Items

800 nm Input THz Antenna

1550 nm Femtosecond Fiber Laser

Off-Axis Parabolic Mirrors

HFRZ-Si THz Lens

PTFE THz Lenses

Please Wait

概要
レンズの式
Feedback

Click to Enlarge

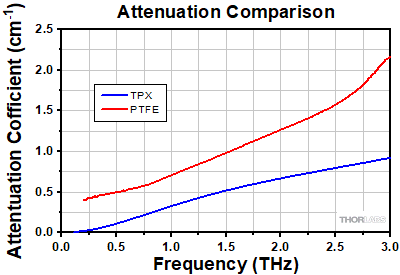

ランベルト・ベールの法則によって与えられるTPXとPTFEの材料の減衰係数を比較したグラフ

特長

材質：TPX(ポリメチルペンテン)
0.1～3 THzで使用可能
サイズ： Ø25.4 mm(Ø1インチ)、Ø50.0 mm、Ø50.8 mm(Ø2インチ)
後方焦点距離： 15.0～100.0 mm

こちらのTPX(ポリメチルペンテン)非球面レンズは、0.1～3 THzのテラヘルツ(THz)放射の集光またはコリメートにご使用いただけます。これらのレンズは、その周波数領域内において当社のPTFEレンズよりも高い透過率を示します。材質による減衰係数の違いについては右のグラフをご覧ください。非球面レンズTPXは、THzアンテナPCA800からのTHz放射に対応し、軸外放物面(OAP)ミラーに比べてアライメントが容易で、ビーム品質に優れています。

なお、THzアンテナから放射される周波数は角度に依存するため、コリメート用レンズのNAを出力放射のNAと一致させないと、スペクトルの切り捨てが生じてしまいます。

Common Specifications
Material	TPX (Polymethylpentene)
Index of Refraction	1.45 at 1 THz
Shape	Plano-Convex (Aspheric)

Click to Enlarge
参考図

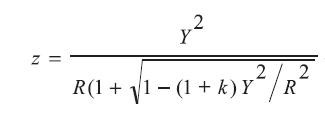

レンズの設計式

正の半径は、頂点が中心の左側にあることを示しています。
負の半径は、頂点が中心の右側にあることを示しています。

Variable Definitions
z	Sag (Surface Profile) as a Function of Y
Y	Radial Distance from Optical Axis
R	Radius of Curvature
k	Conic Constant

各レンズの曲率半径と円錐定数は、下記の表と個々のレンズの図面に記載されています。図面は下記掲載のレンズの型番横にある赤いアイコン()をクリックしてダウンロードいただけます。

Posted Comments:

Jelle Dean (posted 2024-09-17 13:16:38.157)

Hello, I'm interested in yours Plano-Convex Aspheric Terahertz Lenses, but I can't understand the way you defining BFL parameter. I'm really curious about the method you're using for calculating it. Is there an analytic equation or the presented BFLs are results of numerical/model simulation?

jpolaris (posted 2024-09-27 06:29:35.0)

Thank you for contacting Thorlabs. The back focal length (BFL) is simply the distance from the rear surface of the lens (plano surface in the case of AL115) to the location of the tightest focus. This distance is verified through measurement, but it follows from Snell's law and the aspheric Sag (Z) equation. The index of the TPX substrate at 1 THz is 1.45. I have reached out to you directly to discuss further.

Ø25.4 mm(Ø1インチ) TPX平凸非球面レンズ

Item #^a	Diameter	Back Focal Length	Numerical Aperture	Center Thickness	Edge Thickness	Clear Aperture	Radius of Curvature (R)^b	Conic Constant (k)^b
	AL115	1"	15.0 mm	0.59	10.0 mm	2.5 mm	22.4 mm	9.9337 mm	-0.57635
	AL125	1"	25.0 mm	0.38	8.0 mm	3.1 mm	22.4 mm	13.878 mm	-0.57699
AL150	1"	50.0 mm	0.21	7.0 mm	4.4 mm	22.4 mm	24.9368 mm	-0.59181

推奨レンズマウント: LMR1(/M)
レンズの非球面性は、曲率半径と円錐定数によって決まります。詳細は「レンズの式」タブをご覧ください。

Ø50 mm TPX平凸非球面レンズ

Item #^a	Diameter	Back Focal Length	Numerical Aperture	Center Thickness	Edge Thickness	Clear Aperture	Radius of Curvature (R)^b	Conic Constant (k)^b
Item #^a	AL235	50.0 mm	35.0 mm	0.54	18.0 mm	3.0 mm	47.0 mm	21.5277 mm	-0.5805

推奨レンズマウント: LMR2(/M)
レンズの非球面性は、曲率半径と円錐定数によって決まります。詳細は「レンズの式」タブをご覧ください。

Ø50.8 mm(Ø2インチ) TPX平凸非球面レンズ

Item #^a	Diameter	Back Focal Length	Numerical Aperture	Center Thickness	Edge Thickness	Clear Aperture	Radius of Curvature (R)^b	Conic Constant (k)^b
Item #^a	AL265	2"	65.0 mm	0.33	13.0 mm	4.1 mm	47.6 mm	33.657 mm	-0.58018
AL2100	2"	100.0 mm	0.23	10.0 mm	4.0 mm	47.7 mm	48.6619 mm	-0.5766

推奨レンズマウント: LMR2(/M)
レンズの非球面性は、曲率半径と円錐定数によって決まります。詳細は「レンズの式」タブをご覧ください。
