ナノパターン転写製造技術(PTNM)


ナノパターン転写製造技術(PTNM)
  • Fast, Efficient Alternative to Traditional Nanolithography Techniques
  • Fabricate Patterned Optics such as Gratings or Create Arbitrary 2D Patterns

<25 nm

Write Master

Create Photolithographic Mask

Transfer Pattern

Etch Substrate



Please Wait
Example PTNM Process
Figure 1.1  工程例

ナノ印刷技術用PTNM

Questions?

Custom or OEM Applications?

ご質問等はお気軽に当社(技術部)
までお問い合わせください。

Contact Us

当社は2019年5月初めにCirtemo社と合併し、同社のナノパターン転写製造技術(PTNM)を取り入れることになりました。Cirtemo社のPTNMチームは、Thorlabs Spectral Worksとして当社に加わり、新しいナノ印刷技術を開発していきます。ご質問がございましたら当社までお問い合わせください。

PTNM arbitrary 2D patterns
Click to Enlarge

Figure 1.2  任意の2次元PTNMが可能

製造能力

  • PVA、PMMA、PDMS、溶融石英およびサファイアへのパターン転写
  • 表面タイプ:曲面レンズ、ウェハ、ミラー、ファイバ端面
  • サイズ
    • 分解能:< 25 nm
    • パターン間の幅:300 nm
    • 最大深さ:1.5 m
  • 透過または反射回折格子
    • 三角形および矩形プロファイルのブレーズド回折格子
    • 波長範囲:200 nm~1600 nm
    • 回折効率:> 90%(波長に依存)

用途例

  • 回折格子:平面、曲面、可変、モザイク
  • 分解能テストターゲットおよびレチクル
  • フレネル型ゾーンプレート

ナノパターン転写製造技術(PTNM)は、従来のナノ印刷技術に代わる低コストで効率的な技術です。PTNMは50年以上にわたるリサーチとハードディスクドライブ技術の発達を足がかりに、数十ナノメータのフォトリソグラフィーマスクを制作することから始まりました。この工程はUV~赤外域用のカスタム仕様の回折光学素子を製作するのに適しています。このパターンは、ポリマ、シリコンウェハ、溶融石英、光ファイバ端などの数多くの基板材料に転写することができます。

PTNMのキーとなるのは磁気読み出しおよび書き込みヘッドで、Figure 1.1のステップ1に示されている磁性の記録メディアに接触させます。動作原理はハードディスクのドライブヘッドと同様で、磁気転移を高空間分解能で制御して2次元の任意のテンプレートを製作することができます。また、製作されたテンプレートは長期安定性があり、削除または上書きが可能です。

2次元テンプレートを磁性のナノ粒子懸濁液に浸すと、ナノ粒子は磁気転移中に自己形成されます(Figure 1.3参照)。このマスターパターンは一連の工程を経て転写およびエッチングされ(Figure 1.1のステップ3~9)、シリンドリカルレンズ上の回折格子やフレネルゾーンプレートのような製品(Figure 1.5参照)が製造されます。また、マスターパターンは磁性粒子が機能すれば、生命科学用のカスタム仕様の基板として使用することもできます。このような柔軟な製造方法により、PTNMは生命科学やフォトニクスの用途に新しい可能性をもたらします。

Thorlabs Spectral Worksでは、高い特異性と効率性で分析物検出を行う多変量光学素子の設計、試験および製造も行っています。詳細についてはこちらをご覧ください。

PTNM 3D Write Example
Click to Enlarge

Figure 1.3
磁性ナノ粒子アセンブリの
3次元ビュー

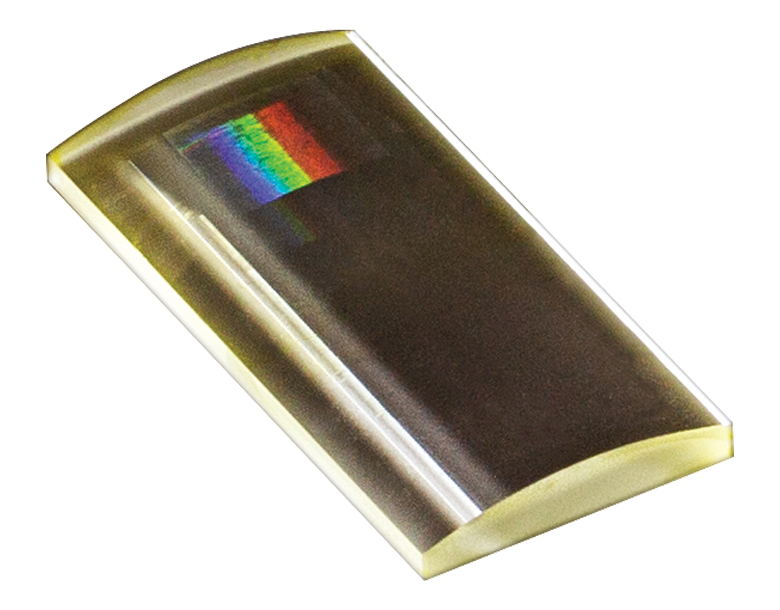

PTNM Cylindrical Lens Grating
Click to Enlarge

Figure 1.4
シリンドリカルレンズ上の
PTNM回折格子

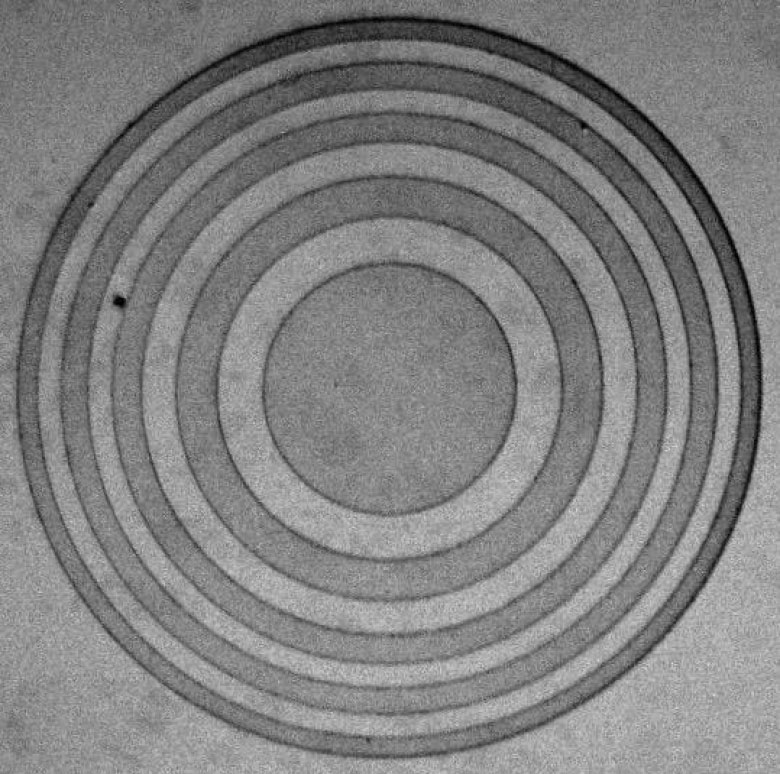

PTNM Fresnel Zone Plate
Click to Enlarge

Figure 1.5
PTNMにより形成された
フレネルゾーンプレート
