低群遅延分散(GDD)ハーモニックビームスプリッタ


  • Harmonic Separators for Ultrafast Ti:Sapphire or Yb Lasers
  • Separate Second Harmonic from Fundamental
  • High Suppression Ratio of Reflected Fundamental
  • Designed for 56° AOI

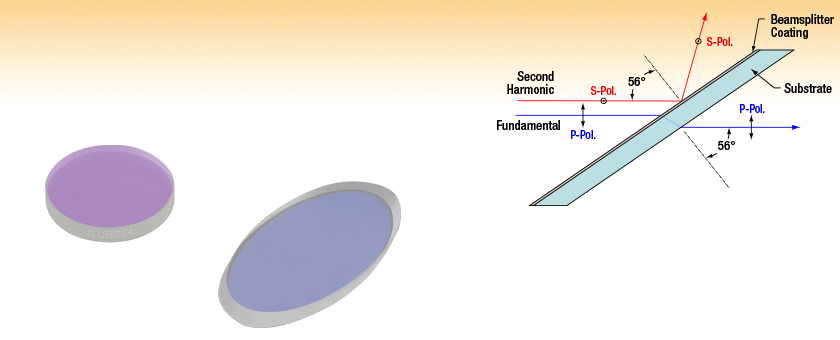

Our harmonic beamsplitters separate the fundamental and second harmonic of Ti:Sapphire or Yb lasers (not to scale).

UBS24

Ø1", Reflects 500 - 550 nm,
Transmits 1000 - 1100 nm

UBS21

25 mm Elliptical,
Reflects 360 - 440 nm,
Transmits 700 - 900 nm

Related Items


Please Wait

Fixed Polaris Beamsplitter Mount
Click to Enlarge
View Imperial Product List
型番数量Description
POLARIS-B1S1Polaris固定式マウント、Ø25.4 mm(Ø1インチ)光学素子フレクシャークランプ固定、ビームスプリッタ用
UBS201Ø1" Low-GDD Beamsplitter for Second Harmonic of Ultrafast Ti:Sapphire Lasers
POLARIS-CA11ノンブリッジクランプアーム、Ø1インチポスト用、ステンレス製、スロット1.30インチ、1/4"-20クランプネジ(インチ規格)
PLS-P11Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ1インチ(インチ規格)
View Metric Product List
型番数量Description
POLARIS-B1S1Polaris固定式マウント、Ø25.4 mm(Ø1インチ)光学素子フレクシャークランプ固定、ビームスプリッタ用
UBS201Ø1" Low-GDD Beamsplitter for Second Harmonic of Ultrafast Ti:Sapphire Lasers
PLS-P246/M1Polarisミラーマウント用Ø25 mmポスト、M4取付け穴1個、長さ24.6 mm(ミリ規格)
POLARIS-CA25/M1ノンブリッジクランプアーム、Ø25 mmポスト用、ステンレス製、スロット33.0 mm、M6クランプネジ(ミリ規格)
フレクシャークランプマウントPOLARIS-B1Sに取り付けられた円形ビームスプリッタUBS20 Mount

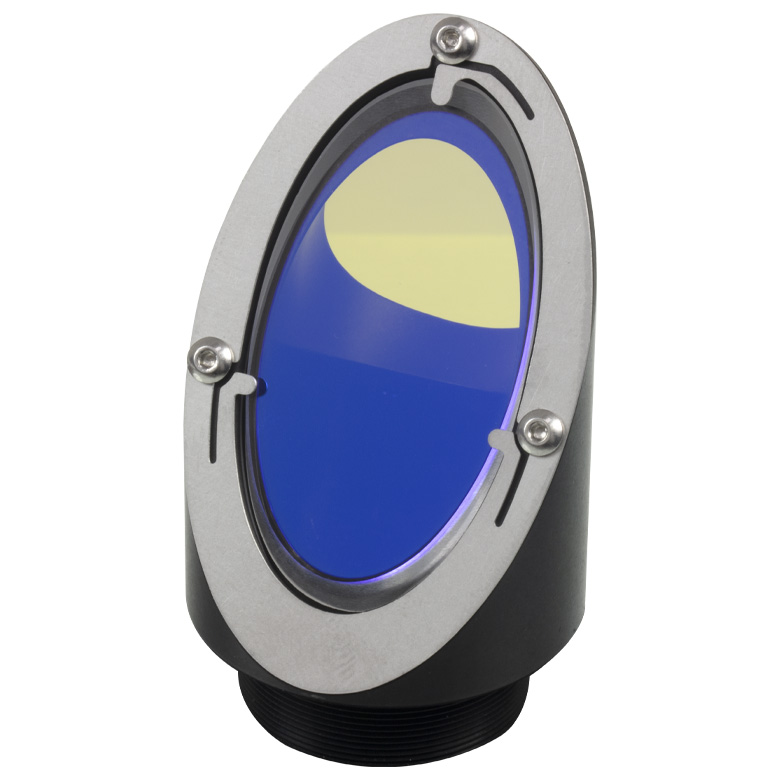

Ultrafast Dichroic Brewster's Window
Click to Enlarge

ブリュースター角度付きマウントBW25Mに取り付けられた楕円形ビームスプリッタUBS21

特長

  • 超短パルスレーザ用ハーモニックビームスプリッタ:
    • Ti:サファイアレーザの第2高調波(360440 nm)を反射し、基本波(700 900 nm)を透過
    • イッテルビウムレーザの第2高調波(500550 nm)を反射し、基本波(1000 1100 nm)を透過
  • 低群遅延分散(GDD):反射波長範囲で<20 fs2
  • 形状は円形、あるいは楕円形(入射角56°で円形開口)

当社の超短パルスハーモニックビームスプリッタ(ハーモニックセパレータとも呼ばれます)は、超短パルスTi:サファイアレーザまたはイッテルビウムレーザから出力される基本波と第2高調波を分離します。これらの光学素子のコーティングは、その反射率が第2高調波の波長域のS偏光に対しては高く、基本波の波長域のP偏光に対しては低くなるように設計されています。また、このコーティングは、56°の入射角(AOI)で使用したときに基本波成分の反射が最小となるように設計されています。45°の入射角でも使用は可能ですが性能は低下します。このビームスプリッタのGDDの絶対値が20 fs2未満であるため、フェムト秒パルスレーザのパルス広がりが問題となるような場合にご活用いただけます。

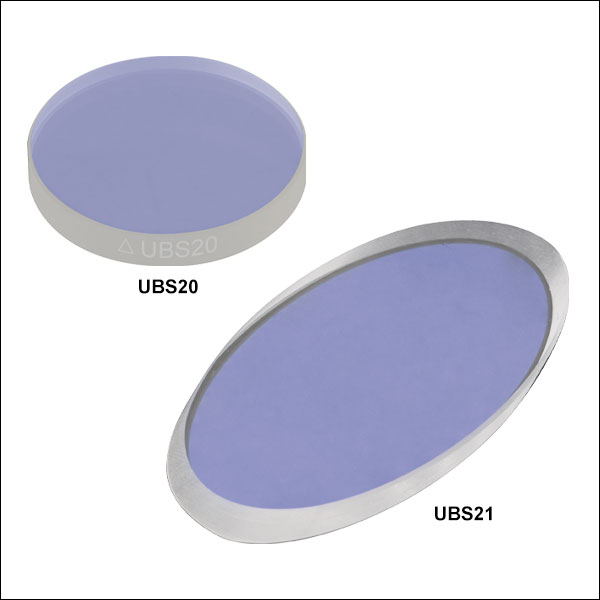

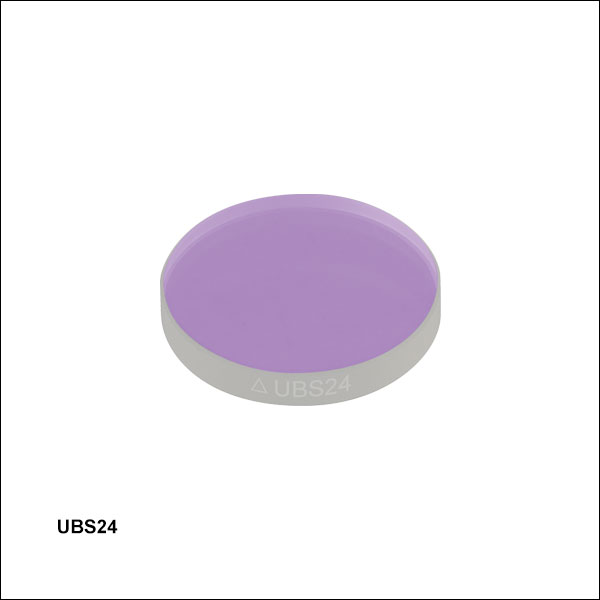

ビームスプリッターコーティングは基板の前面に施されており、裏面にはコーティングがありません。円形のスプリッタ(型番UBS20およびUBS24)のエッジ部分には型番とビームスプリッターコーティング面を示す矢印が刻印されています。楕円形のビームスプリッタUBS21のコーティング面は、目視で確認することができます。

ビームスプリッタとしては、円形と楕円形の製品をご用意しております。入射角56°で取り付けたとき、楕円形のビームスプリッタの有効径は円形のものよりも大きくなります。Ø25.4 mm(Ø1インチ)の円形ビームスプリッタのマウントには、当社のPolarisマウントPOLARIS-B1GまたはPOLARIS-B1Sをお勧めいたします。25 mmの楕円形ビームスプリッタのマウントには、ブリュースター角度付きマウントBW25Mをお勧めいたします。右の写真をご覧ください。

当社では、様々な種類の超短パルス用ミラービームスプリッタを取り揃えております。また、Nd:YAGレーザ用のハーモニックビームスプリッタもございます。

Specificationsa
Item #UBS20UBS21UBS24
Reflected HarmonicSecond Harmonic of Ti:Sapphire LasersSecond Harmonic of Ytterbium Lasers
Optic ShapeRoundEllipticalRound
Diameter1" (25.4 mm)Minor: 25.0 mm (0.98")
Major: 44.2 mm (1.74")
1" (25.4 mm)
Reflection Band
(Click for Plot)
360 - 440 nm, Rs > 98.5%500 - 550 nm, Rs > 99%
Transmission Band
(Click for Plot)
700 - 900 nm, Rp < 0.3%1000 - 1100 nm, Rp < 0.5%
Group Delay Dispersion
(Click for Plot)
|GDD| < 20 fs² (360 - 440 nm)|GDD| < 20 fs² (500 - 550 nm)
Angle of Incidence (AOI)56°
Clear Aperture> 80% of Diameter
Diameter Tolerance+0.00/-0.20 mmMinor: +0.00/-0.10 mm
Major: N/A
+0.0/-0.2 mm
Thickness4.0 mm2.0 mm4.0 mm
Thickness Tolerance±0.4 mm±0.10 mm±0.4 mm
Surface Quality20-10 Scratch-Dig
Surface Flatnessbλ/10 @ 632 nm2λ @ 632 nm< λ/10 @ 633 nm
Parallelism≤5 arcmin≤5 arcsec≤5 arcmin
SubstrateUV Fused SilicacIR Fused Silica
Mass6 g4 g4 g
  • 入射角56°での仕様です。
  • 有効径全体に適用されます。
  • リンクをクリックすると基板材料の仕様をご覧いただけます。

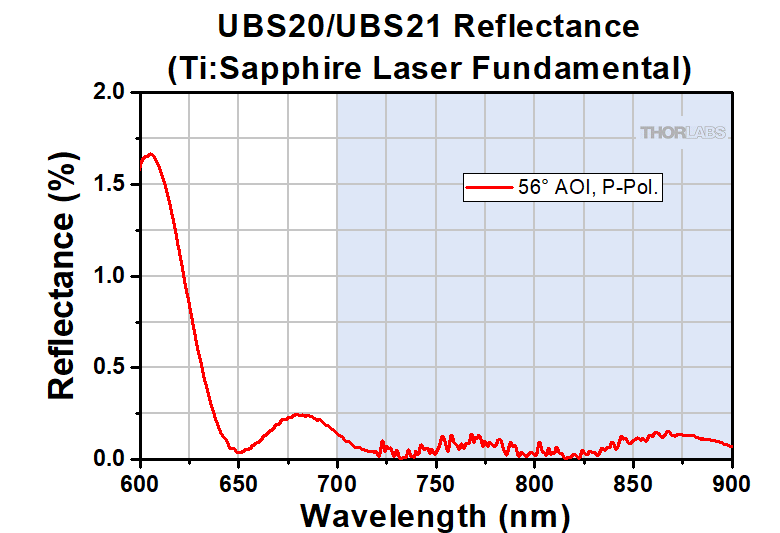

測定データはこちらからダウンロードいただけます。

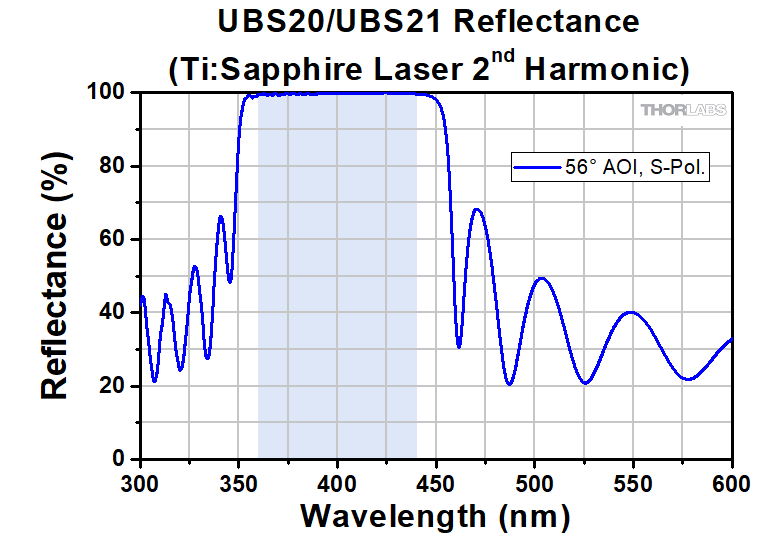

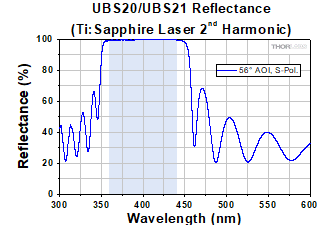

この測定データは、入射角56°用に設計された当社のビームスプリッタUBS20およびUBS21に適用されます。
グラフは典型値を示しており、製造ロット毎に異なる場合があります。青い領域は仕様として反射率および群遅延分散(GDD)が規定されている波長範囲です。

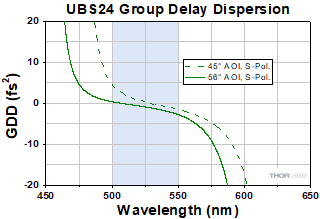

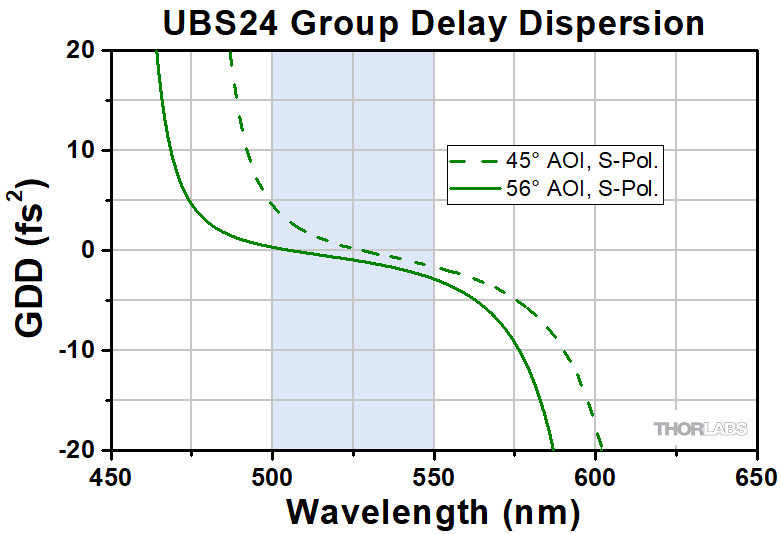

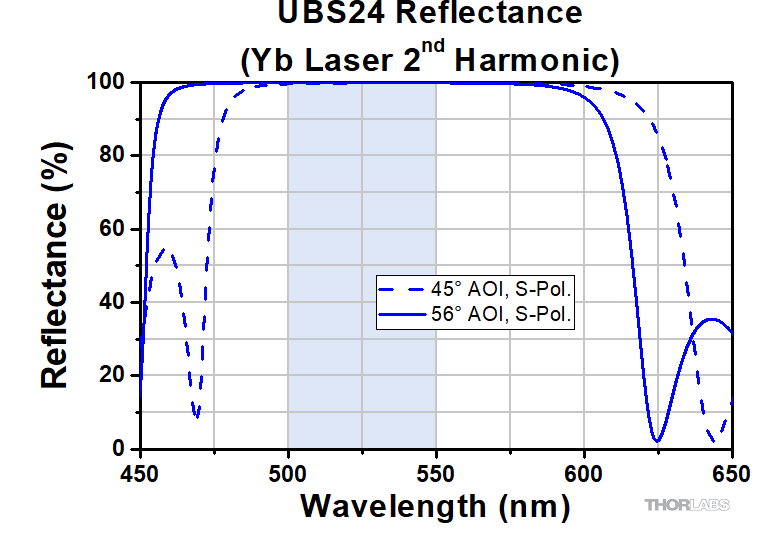

理論データはこちらからダウンロードいただけます。

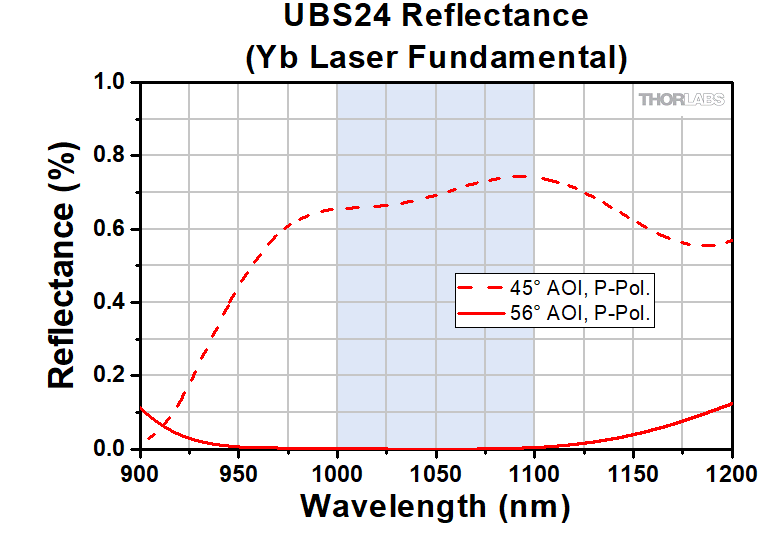

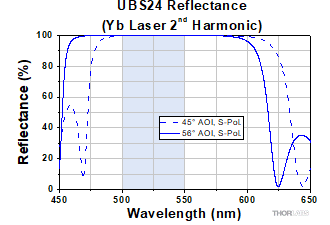

この理論データは、入射角56°用に設計された当社のビームスプリッタUBS24に適用されます。
グラフは典型値を示しており、製造ロット毎に異なる場合があります。青い領域は仕様として反射率および群遅延分散(GDD)が規定されている波長範囲です。


Posted Comments:
No Comments Posted

フェムト秒パルスレーザ用ならびにピコ秒レーザ用光学素子を幅広くご用意しています。詳細は下表をご参照ください。

ハーモニックビームスプリッタ、Ti:サファイアレーザ

Key Specsa
Item #Reflected HarmonicOptic SizeReflection Band
(Click for Plot)
Transmission Band
(Click for Plot)
Group Delay DispersionThickness
UBS20Second Harmonic of
Ti:Sapphire Lasers
Ø1"360 - 440 nm, Rs > 98.5%700 - 900 nm, Rp < 0.3%|GDD| < 20 fs² (360 - 440 nm)4.0 mm
UBS2125 mm Ellipticalb2.0 mm
  • 入射角56°での仕様です。詳細については「仕様」タブをご覧ください。
  • 入射角56°においてØ25 mm、短径:25.0 mm、長径:44.2 mm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
UBS20 Support Documentation
UBS20Ø1" Low-GDD Beamsplitter for Second Harmonic of Ultrafast Ti:Sapphire Lasers
¥32,410
Today
UBS21 Support Documentation
UBS2125 mm Elliptical Low-GDD Beamsplitter for Second Harmonic of Ultrafast Ti:Sapphire Lasers
¥41,509
Today

ハーモニックビームスプリッタ、イッテルビウム(Yb)レーザ用

Key Specsa
Item #Reflected HarmonicOptic SizeReflection Band
(Click for Plot)
Transmission Band
(Click for Plot)
Group Delay Dispersion
(Click for Plot)
Thickness
UBS24Second Harmonic of
Ytterbium Lasers
Ø1"500 - 550 nm, Rs > 99%1000 - 1100 nm, Rp < 0.5%|GDD| < 20 fs² (500 - 550 nm)4.0 mm
  • 入射角56°での仕様です。詳細については「仕様」タブをご覧ください。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
UBS24 Support Documentation
UBS24Ø1" Low-GDD Beamsplitter for Second Harmonic of Ultrafast Yb Lasers
¥32,500
3-5 Days
