DCブロックフィルター、同軸


  • Passive DC Block Filters
  • Terminates Directly into High-Impedance Test Equipment
  • DC Block Filter with 1 dB Cutoff of >1 Hz
  • Mains Hum Filter for 50 - 60 Hz and 100 - 120 Hz Suppression

EF500

>1 Hz DC Block Filter

EF599

50 - 60 Hz Mains Hum Filter with DC Block

Application Idea

EF500 Used in Conjunction with a High-Impedance Oscilloscope and Amplified Photodetector

Related Items


Please Wait
Engraved EF502
Click to Enlarge

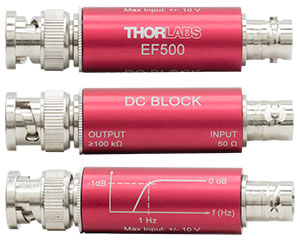

1EF5xxシリーズの同軸フィルタには、片端がオス型BNCコネクタ、もう片端がメス型BNCコネクタが付いています。 フィルタには、型番、フィルタの種類、通過帯域、ならびに周波数応答曲線が刻印されています(EF599には応答曲線の代わりにハムノイズの抑制値が記載されています)。


Electrical Filters Selection Guide
Low-Pass Electrical Filters
High-Pass Electrical Filters
DC Block and Mains Hum Electrical Filters
DC Block Filter for RF

特長

  • バターワースDCブロックフィルタ
  • ハムノイズ抑制あり、または無しを選択可能
  • 50 Ω負荷に対して駆動可能
  • 高インピーダンス機器に接続可能
  • 外部電源不要

当社のパッシブ型電気フィルタはBNC型貫通フィルタで、不要な信号ならびにノイズをブロックすることができます。 こちらのフィルタは、片端に低インピーダンスのソース、もう片端に高インピーダンスの機器と直接接続できるよう設計されています。 一般的な50 Ω(低インピーダンス)ソースの例としては当社の増幅フォトディテクタが挙げられ、高インピーダンス機器の例としては1 MΩオシロスコープ端子、DAQボード、100 kΩオペアンプ入力端子などが挙げられます。 こちらのページではDCブロックフィルタをご紹介しております。 当社ではローパスフィルタハイパスフィルタもご用意しています。

こちらの製品はパッシブ型のフィルタですので、電源は必要ありません。 また、アクティブ型フィルタによく見られる相互変調歪が現れません。 パッシブ型フィルタはアクティブ型フィルタに比べてノイズフロアが低く熱放射も少ないため、信号対雑音(SN)比が高くなります。 フィルタには、型番、透過帯域、入力・出力インピーダンス値、そして周波数応答曲線が刻印されています。

DCブロックフィルタ
DCブロックフィルタはDCおよび非常に低い周波数ノイズをブロックする特殊な設計になっており、ほとんどの信号を透過して出力します。 この大きな通過帯域は、大きなDCオフセットを含む信号の分析や比較をする際に有利です。 EF500は1次のバターワースフィルタで、周波数がサブHzの信号を減衰させます。 このデバイスは不要なDCバイアスを除去するのに適しており、高い周波数側においては優れた透過率を有します。

DCオフセットだけが信号の取得や分析を妨げる原因ではありません。 しばしば、商用電源からのノイズが信号に混入することがあります。 この現象はハムノイズとして知られ、50~60 Hzの基本周波数において発生します。 基本周波数、第2高調波(100 Hz~120 Hz)および第3高調波(150 Hz~180 Hz)がハムノイズの最も一般的な原因となっています。 EF599は2次のバターワースフィルタで、このハムによるノイズを除去するように特別に設計されたDCブロックフィルタです。 このハムフィルタは400 Hz(3 dB、公称値)までの周波数において優れた阻止特性を発揮し、基本周波数および高調波で発生するハムノイズを減衰します。

同軸設計
EF5xxシリーズのフィルタは円筒形の同軸フィルタで、片端はオス型BNCコネクタ、もう片端はメス型BNCコネクタです。 そのため、オシロスコープなどのデバイスにフィルタを直接取り付けることができます(上の写真をご参照ください)。


Posted Comments:
xiaowei.feng  (posted 2017-08-11 14:45:14.933)
Hi, could you provide a SPICE model of your product EF500 so that we can simulate it? Best Regards Xiaowei
tfrisch  (posted 2017-08-28 04:10:13.0)
Hello, thank you for contacting Thorlabs. While we don't have SPICE models for these filters, we will reach out to you to discuss the performance.
pbow027  (posted 2017-08-03 09:52:41.737)
Hi, I need to block the DC component going into an RF electrical spectrum analyser. Both the DC block filter and high-pass filter seem good, but which will be better if I need to see my spectrum at GHz repetition rates? Thank you :) Patrick
tfrisch  (posted 2017-08-28 02:55:37.0)
Hello, thank you for contacting Thorlabs. While these filters are not designed for use from DC up to GHz regimes, we may be able to provide a filter with a suitable cut-on wavelength. I will reach out to you directly about your application.
hj  (posted 2017-08-01 13:39:56.647)
Hi, I just have one question. The specification of this product says the input voltage (Maximum) is 10 V. If I want to filter out DC 20 V in my setup, can I just connect two of these filters (EF599) in series? Thanks in advance. /Hoon
nbayconich  (posted 2017-08-04 05:45:24.0)
Thank you for contacting Thorlabs. Stacking two EF599 filters will not improve compliance voltage. The voltage will not be distributed as in a simple series circuit. I will contact you directly with more information.
rayfang  (posted 2016-08-27 20:54:51.12)
Hi there, I would like to use the EF500 to protect a spectrum analyser that has a 50 ohm input. Can I connect the 50 ohm source termination to the spectrum analyser, and the high impedance load to the DUT instead? It is a passive device, so I believe signal transmission should be reciprocal. Kindly advise. Thanks. Ray
tfrisch  (posted 2016-09-07 09:44:49.0)
Hello Ray. Thank you for contacting Thorlabs. EF500 does use passive components. I'll contact you directly about how the performance might be affected, specifically through change in the cut-on and back reflections.

DCブロックフィルタ、同軸

Engraved Back of OAP
Click to Enlarge

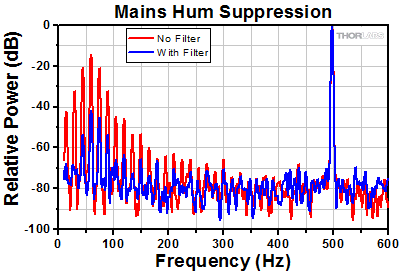

上のグラフはフィルタ使用時(青色)とフィルタ不使用時(赤色)のオシロスコープ測定結果を示しています。観測された位相シフトはフィルタによるものです。
Filter Tube
Click for Details

同軸設計の概略図

こちらのフィルタの同軸パッケージには、 オス型とメス型のBNCコネクタが各1つ付いています。

Item #aEF500EF599
1 dB Passband Window(Nominal)>1 Hz>650 Hz
3 dB Rejection (Nominal)<0.3 Hz<400 Hz
40 dB Rejection (Nominal)<3 mHz-
80 dB Rejection (Nominal)<30 µHz-
50 - 60 Hz Rejection (Nominal)-27 dB
100 - 120 Hz Rejection (Nominal)-19 dB
Frequency Response Curve
(Click for Graph)
Click for Plot
Raw Data
Click for Plot
Raw Data
Source Impedance (Typical)50 Ω
Load Impedance (Typical)c≥100 kΩ
Input Voltage (Maximum)±10 V
Storage Temperature-20 to 70 °C
  • 値はすべて25 °Cでの測定値です。
  • EF500の性能は600 MHzまで測定されています。また、EF599の性能は500 MHzまで測定されています。
  • このフィルタは1 kΩ未満の終端抵抗で動作可能です。しかし終端抵抗が小さいと通過帯域が狭まるため、性能は保証されません。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EF500 Support Documentation
EF500Customer Inspired! DC Block Electrical Filter, >1 Hz Passband, Coaxial BNC Feedthrough
¥9,589
Today
EF599 Support Documentation
EF599Customer Inspired! DC Block Mains Hum Electical Filter, 27 dB Suppression at 50 - 60 Hz, Coaxial BNC Feedthrough
¥9,589
Today
