蛍光イメージングフィルター


  • Excitation, Emission, and Dichroic Filters for Imaging Applications
  • Matched Filter Sets Designed for Wavelength Ranges of Common Fluorophores

MD568

Dichroic Mirror

MDF-TOM

Filter Set



MF630-69

Emission Filter

Arrow Indicates
Direction of Light
Propagation

Etched Corner Indicates Dichroic-Coated Side

Exploded View of a Filter Set Installed Into a Filter Cube

Dichroic
Mirror
Inside Cube

Excitation
Filter

Emission
Filter

Image Plane

Retaining
Ring

Retaining
Ring

Related Items


Please Wait

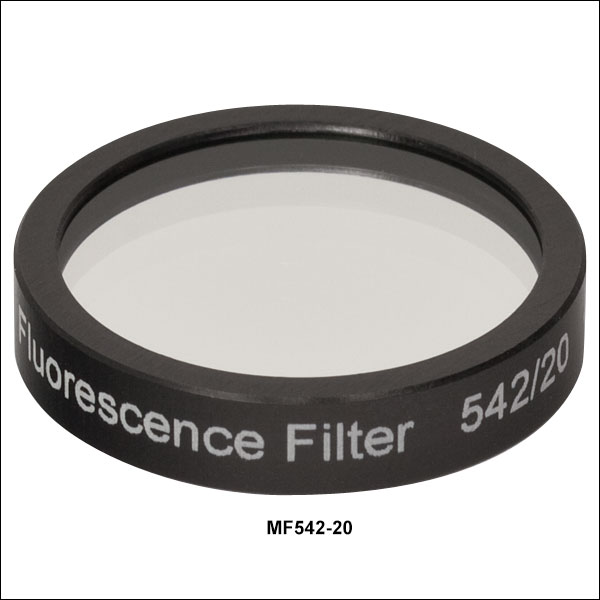

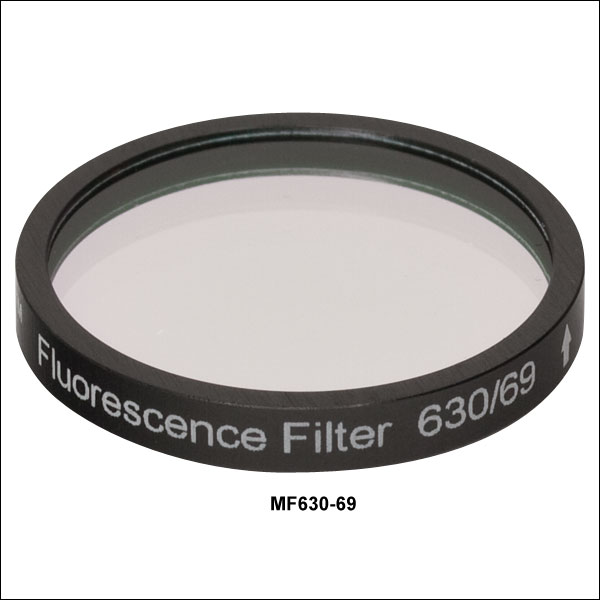

Emission Filter

励起フィルタおよび吸収フィルタは、推奨する光の伝搬方向がマウント上に矢印で示されています。

Dichroic Filter

ダイクロイックフィルタはダイクロイックコーティングが施されている側に印が付いています。 コーティング面から光を入射することをお勧めします。

特長

  • 蛍光イメージング用の励起フィルタ、吸収フィルタ、ダイクロイックフィルタ
  • 設計波長で>90%の透過率
  • 透過帯域外でシャープなカットオフ (T<0.001%)
  • 多くの一般的な蛍光物質に対応するフィルターセット
    (他の蛍光物質への対応については「蛍光色素分子」タブ参照)
    - BFP
    - CFP
    - WGFP
    - GFP
    - FITC
    - Alexa Fluor® 488
    - YFP
    - tdTomato
    - TRITC
    - Texas Red
    - mCherry
    - Cyanine (CY3.5)
  • 励起フィルタや吸収フィルタは黒アルマイト処理を施した筐体にマウント
  • ダイクロイックフィルタはマウント無し
  • フィルターセットは単品でお買い求めいただく場合よりも割引価格でご提供

こちらでご紹介している励起フィルタ、吸収フィルタ、ダイクロイックフィルタは、蛍光イメージング用に特別に設計されています。 業界標準のサイズなので、主要メーカのフィルターキューブにお使いいただけます。 フィルタおよびフィルターセットは一般的な蛍光色素分子(BFP、CFP、WGFP、GFP、FITC、Alexa Fluor® 488、YFP、tdTomato、TRITC、Texas Red、mCherry、Cyanine(CY3.5)に対応するラインナップです。 また、対応する蛍光色素分子の代替品については「蛍光色素分子」 タブをご覧ください。これらのフィルタは顕微鏡用フィルターキューブに取付け済でもご用意しています。

フィルタ設計
当社のフィルタは高性能の光学仕様で、耐久性の高い設計となっています。 高精度溶融石英基板上に誘電体多層膜を蒸着して製造されています。 この基板は高品質の画像を維持するために研磨されています。 このような光学素子では、電子ビーム蒸着法で作られたものよりフィルタ層は高密度になります。高密度フィルタは、水分吸収が少ないので、フィルタの耐久性、安定性そして性能が格段に良くなります。 各フィルタ層は形成中に厚さをモニタリングしているので、設計仕様で定められた厚さからのズレが最小限に抑えられ、結果としてフィルタの全般的な性能が維持されます。

励起フィルタと吸収フィルタは、黒色アルマイト処理されたØ25 mmリングに取り付けられているため取扱いが容易で、またそれにより散乱光が制限されるため透過阻止性能(OD値)も向上します。これらのフィルタは、当社の様々なフィルターマウントやフィルターホイールに取り付けることができます。アルミニウム製リングにはネジが切られていないため、Ø25 mmフィルタを当社の内ネジ付きSM1レンズチューブに取り付ける際は、固定リングが必要になります。これらのフィルタを当社製、Olympus製、またはNikon製の蛍光顕微鏡でお使いになる場合には、ドロップイン式顕微鏡用フィルターキューブをご利用いただけます。また、マウント無しの25 mm x 36 mmダイクロイックフィルタは、キネマティックマウントKM2536に取付けることができます。このマウントは厚さ1 mmの長方形光学素子を最小の取付け負荷で固定できるように設計されています。

SpecificationExcitation FiltersEmission FiltersDichroic Filters
MDF-GFP2,
MDF-TOM, MDF-MCHC,
& MDF-MCHA Kits
All Other
Excitation Filters
MDF-GFP2,
MDF-TOM, MDF-MCHC,
& MDF-MCHA Kits
All Other
Excitation Filters
Dichroics in
MDF-GFP2, MDF-MCHA, MDF-MCHC,
& MDF-TOM Kits
All Other Dichroics
SizeØ25 +0.0/-0.1 mmØ25 ± 0.1 mmØ25 +0.0/-0.1 mmØ25 ± 0.1 mm25.2 mm x 35.6 mm25.0 mm x 36.0 mm
Clear Aperture>Ø21 mm>Ø22 mm>Ø21 mm80% of Area>(22.5 mm x 32.4 mm)
Angle of Incidence0° ± 5°45° ± 1.5°
Thickness5.0 ± 0.1 mm3.5 ± 0.1 mm1.05 ± 0.05 mm1.0 ± 0.1 mm
Surface Quality60-40 Scratch-Dig
SubstrateFused Silica
Item #Kit
Item #
FluorophoreFilter
Type
Center
Wavelength
FWHMReflection
Band
Transmission
Band
AR CoatingaTransmission
Datab
MF390-18MDF-BFPBFPExcitation390 nm18 nm---info
MF460-60Emission460 nm60 nm---info
MD416Dichroic--Ravg > 90%
360 - 407 nm
Tabs > 90%
425 - 575 nm
Rabs < 2%
from 400 to 800 nm
info
MF434-17MDF-CFPCFPExcitation434 nm17 nm---info
MF479-40Emission479 nm40 nm---info
MD453Dichroic--Ravg > 90%
423 - 445 nm
Tabs > 90%
460 - 610 nm
Rabs < 2%
from 400 to 800 nm
info
MF445-45MDF-WGFPWGFPExcitation445 nm45 nm---info
MF510-42Emission510 nm42 nm---info
MD480Dichroic--Ravg > 90%
415 - 470 nm
Tabs > 90%
490 - 720 nm
Rabs < 2%
from 400 - 800 nm
info
MF469-35MDF-GFPGFPExcitation469 nm35 nm---info
MF525-39Emission525 nm39 nm---info
MD498Dichroic--Ravg > 90%
452 - 490 nm
Tabs > 90%
505 - 800 nm
Rabs < 2%
from 400 to 800 nm
info
MF475-35MDF-FITCFITCExcitation475 nm35 nm---info
MF530-43Emission530 nm43 nm---info
MD499Dichroic--Ravg > 90%
470 - 490 nm
Tabs > 90%
508 - 675 nm
Rabs < 2%
from 400 to 800 nm
info
-MDF-GFP2GFP
Alexa Fluor® 488
Excitation482 nm18 nm---info
-Emission520 nm28 nm---
-Dichroic--Ravg > 93%
350 - 488 nm
Tavg > 93%
502 - 950 nm
-
MF497-16MDF-YFPYFPExcitation497 nm16 nm---info
MF535-22Emission535 nm22 nm---info
MD515Dichroic--Ravg > 90%
490 - 510 nm
Tabs > 90%
525 - 700 nm
-info
-MDF-TOMtdTomatoExcitation531 nm40 nm---info
-Emission593 nm40 nm---
-Dichroic--Ravg > 98%
350 - 555 nm
Tavg > 93%
569 - 950 nm
-
MF542-20MDF-TRITCTRITCExcitation542 nm20 nm---info
MF620-52cEmission620 nm52 nm---info
MD568Dichroic--Ravg > 90%
525 - 556 nm
Tabs > 90%
580 - 650 nm
Rabs < 2%
from 400 to 800 nm
info
MF559-34MDF-TXREDTXREDExcitation559 nm34 nm---info
MF630-69Emission630 nm69 nm---info
MD588dDichroic--Ravg > 90%
533 - 580 nm
Tabs > 90%
595 - 800 nm
Rabs < 2%
from 400 to 800 nm
info
-MDF-MCHCmCherryExcitation562 nm40 nm---info
-Emission641 nm75 nm---
-Dichroic--Ravg > 98%
350 - 585 nm
Tavg > 93%
601 - 950 nm
-
MF565-24MDF-CY3.5CY3.5Excitation565 nm24 nm---info
MF620-52cEmission620 nm52 nm---info
MD588dDichroic--Ravg > 90%
533 - 580 nm
Tabs > 90%
595 - 800 nm
Rabs < 2%
from 400 to 800 nm
info
-MDF-MCHAmCherry
Excitation578 nm21 nm---info
-Emission641 nm75 nm---
-Dichroic--Ravg > 98%
350 - 588 nm
Tavg > 93%
603 - 950 nm
-
  • 背面に入射角45°のARコーティングが施されたダイクロイックフィルタ
  •  Emission Filter をクリックすると、プロット図やダウンロード可能なデータをご覧いただけます。
  • TRITCおよびCY3.5用
  • CY3.5およびTXRED用
Click to Enlarge

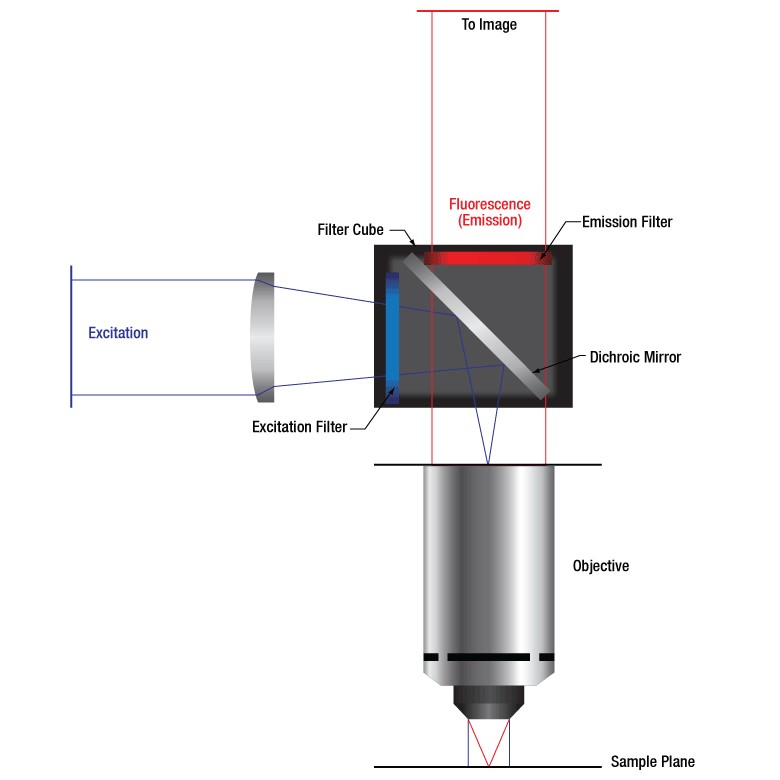

蛍光顕微鏡を通る光の図

Excitation filter, Emission filter, and dichroic mirror transmission plots
Click to Enlarge

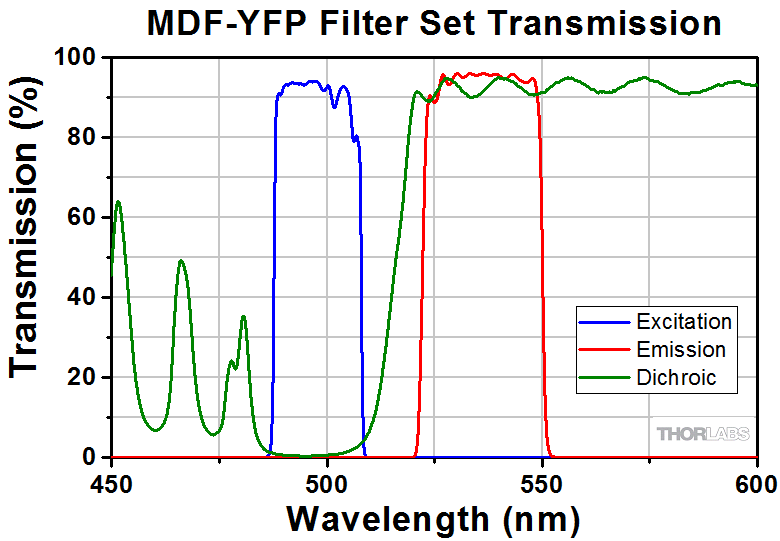

フィルターセットMDF-YFPの透過率グラフ。ダイクロイックミラー(緑色)は励起波長域(青色)内の光を反射し、蛍光波長域(赤色)の光を透過します。

蛍光顕微鏡用フィルタ

蛍光色素
蛍光色素は蛍光を生み出す分子または分子の一部です。分子が基底状態から励起状態まで移るのに必要な周波数の光を受けることで、励起が生じます。しかし、分子はいったん励起状態になると不安定になります。短い時間(通常10-15~10-9秒)の後、光子(フォトン)はリリースされ、分子は低い励起状態に戻ります。振動や音、熱エネルギのような多様なメカニズムによるエネルギの損失を通じて、放射光は吸収光より長い波長(低いエネルギ)になります。

単体の蛍光色素分子はフォトブリーチングによる破壊(光励起のケミカルダメージや共有結合修飾による不可逆破壊)がなければ、連続して励起することが可能です。フォトブリーチングの前に特定の蛍光色素が受ける励起および発光サイクルの平均的な数は、蛍光色素の分子構造と局所的環境により変わります。数個の光子を放出した直後にフォトブリーチングする蛍光色素分子もあれば、ずっと強固でブリーチする前に何千あるいは何億ものサイクルを経験する蛍光色素分子もあります。

蛍光顕微鏡用フィルタ
右の実験セットアップは、励起光と蛍光の両方が顕微鏡対物レンズを通過する落射蛍光顕微鏡で使われている一般的なフィルタを示しています。用途に合わせて適切なフィルタとミラーを慎重に選ぶことによって、信号対雑音比は最大化されます。右図のように、不要な放射を最小に抑えながら蛍光信号を最大にするために3種類のフィルタが使われています。各光学素子の解説は、下に掲載されています。

励起フィルタ
励起フィルタは、蛍光色素の励起のピーク波長近傍の狭い波長範囲しか透過しません。例えば右のグラフのように、YFP励起フィルタ(MF497-16)の90%を超える透過率に対応するバンドパス領域は489~505 nmです。この範囲外の入射は一部(透過領域に近い領域で)または全部(バンドパス領域から離れた領域で)がフィルタによって阻止されます。

ダイクロイックミラー
ダイクロイックミラーは、特定の波長(カットオフ波長)よりも短い波長の光を反射しますが、それ以外の波長はすべてそのまま通過するよう設計されています。顕微鏡では、ダイクロイックミラーによって適切な波長が試料および像面に向けられます。 各ミラーに対応したカットオフ波長の値は透過の50%に対応する波長を示しています。例えば、右図に示されているように、YFPダイクロイックミラー(MD515)のカットオフ波長は約515 nmとなります。 「仕様」タブには各ダイクロイックミラーの反射率および透過率に関する情報がごらんいただけます。

ダイクロイックミラー1枚を実験セットアップで入射に対して45°に配置することにより、励起光(上図内に青色で表示)はダイクロイックミラーの表面から反射され、試料と顕微鏡対物レンズへと向かいます。一方、試料から発する蛍光(上図内に赤色で表示)はミラーを透過して検出システムへと向かいます。

ダイクロイックミラーは蛍光顕微鏡で重要な役割を果たしますが、不要な光を遮断することとなると完璧とは言えません。一般に、ダイクロイックミラーにより、カットオフ波長より短い波長の光の約90%は反射され、これより長い波長の光の約90%は透過されます。そのため、試料によって放射される(励起光より)長波長の蛍光と一緒に、励起光の一部もダイクロイックミラーを透過してしまいます。 この不要な光が検出システムに届くのを防ぐために、ダイクロイックフィルタのほかに吸収フィルタが使われます。

吸収フィルタ
吸収フィルタは不要な励起光を遮断しながら試料からの蛍光をディテクタに届ける役割を果たします。励起フィルタ同様に、このフィルタは蛍光色素の発光のピーク波長近傍の狭い帯域幅しか透過しません。例えば、右のグラフのように、YFP吸収フィルタ(MF535-22)の90%を超える透過率に対応するバンドパス領域は524~546 nmです。この範囲外の入射は一部(透過領域に近い領域で)または全部(バンドパス領域から離れた領域で)がフィルタによって阻止されます。

記号解説a
許容範囲–実際の性能は各実験の要件によって異なる
✓✓対応可能–ほとんどの実験要件において最適性能、またはそれに近い性能を発揮する
✓✓✓最適化–全ての実験要件において最適性能を発揮する

a. ✓が赤色で示されている場合、吸収または発光スペクトルを得ることはできません。

下の表は、当社のフィルターセットが対応可能な全ての蛍光色素分子です。 最上段横列にはフィルターセットの型番、最左縦列には蛍光色素分子が記載されています。 スクロールすると当社のフィルターセットと蛍光色素分子の対応がご覧いただけます。

✓をクリックするとフィルターセットの透過率と蛍光色素分子の吸収ならびに発光スペクトルがご覧になれます。 右の表にチェックマーク(✓)の意味の説明があります。 なお、✓が赤色で示されている場合、吸収または発光スペクトルを得ることはできません。


Fluorophore
(Peak Excitation λ,
Peak Emission λ)
Filter Set Item # Suffix
-BFP-CFP-WGFP-GFP-FITC-GFP2-YFP-TOM-TRITC-TXRED-MCHC-CY3.5-MCHA
1,8-ANS
(372 nm, 477 nm)
2-dodecylresorufin-lipid
(582 nm, 595 nm)
✓✓✓✓
5-carboxy-2,7-dichlorofluorescein
(500 nm, 525 nm)
✓✓
5-carboxynapthofluorescein (pH 10)
(555 nm, 615 nm)
5-FAM (5-carboxyfluorescein)
(492 nm, 518 nm)
✓✓✓✓✓✓
5-ROX (carboxy-X-rhodamine)
(578 nm, 604 nm)
✓✓✓✓✓✓✓
5-TAMRA (5-carboxytetra-
methylrhodamine, pH 7.0)
(542 nm, 568 nm)
6-carboxyrhodamine 6G
(525 nm, 555 nm)
6-JOE
(520 nm, 548 nm)
7-AAD
(548 nm, 648 nm)
Acridine Orange
(502 nm, 526 nm)
Acridine Yellow
(470 nm , 550 nm)
✓✓
Alexa Fluor 350™
(343 nm, 441 nm)
✓✓
Alexa Fluor 405™
(401 nm, 422 nm)
Alexa Fluor 430™
(431 nm , 541 nm)
Alexa Fluor 488™
(499 nm, 520 nm)
✓✓✓✓✓
Alexa Fluor 500™
(503 nm, 525 nm)
✓✓
Alexa Fluor 514™
(518 nm, 543 nm)
Alexa Fluor 546™
(556 nm, 572 nm)
✓✓✓
Alexa Fluor 568™
(579 nm, 603 nm)
✓✓✓✓✓✓✓
Alexa Fluor 594™
(590 nm, 618 nm)
AMCA (Aminomethylcoumarin)
(350 nm, 488 nm)
✓✓
AmCyan1
(458 nm, 489 nm)
✓✓✓✓✓
Amplex UltraRed peroxidation product
-pH 7.5
(568 nm, 581 nm)
Aqua 431
(430 nm,478 nm)
✓✓
AsRed 2
(576 nm, 592 nm)
ATTO 390
(392 nm, 477 nm)
✓✓
ATTO 425
(436 nm, 484 nm)
✓✓✓✓
ATTO 465
(453 nm, 507 nm)
✓✓✓✓✓✓
ATTO 488
(500 nm, 525 nm)
✓✓
ATTO 495
(495 nm, 527 nm)
✓✓✓✓
ATTO 520
(516 nm, 538 nm)
ATTO 550
(553 nm, 576 nm)
ATTO 565
(563 nm, 592 nm)
✓✓✓✓
ATTO 590
(594 nm, 624 nm)
ATTO 594
(601 nm, 624 nm)
BCECF (pH 5.5)
(481 nm, 518 nm)
✓✓✓✓
BCECF (pH 9.0)
(502 nm, 528 nm)
✓✓
BD Horizon V450
(406 nm, 449 nm)
✓✓
BD Horizon V500
(410 nm, 500 nm)
BFP (EBFP)
(380 nm, 440 nm)
✓✓
BOBO™-1
(461 nm, 484 nm)
✓✓✓✓✓
BOBO™-3
(570 nm, 605 nm)
✓✓✓✓
BODIPY FL
(505 nm, 512 nm)
BODIPY FL-MeOH
(502 nm, 511 nm)
BODIPY R6G
(528 nm, 547 nm)
BODIPY TR-X phallacidin
(590 nm, 621 nm)
Calcein
(494 nm, 514 nm)
✓✓
Calcium Crimson
(589 nm, 609 nm)
Calcium Green-1
(507 nm, 529 nm)
✓✓✓
Calcium Orange
(589 nm, 609 nm)
Carboxynaphthofluorescein
(599 nm, 674 nm)
Cascade Blue™
(401 nm, 419 nm)
CellTrace BODIPY TR methyl ester
(598 nm, 625 nm)
CellTrace calcein violet
(400 nm, 452 nm)
✓✓
CellTracker Red CMTPX
(586 nm, 614 nm)
CellTracker Violet BMQC+GSH
(406 nm, 526 nm)
Cerulean
(434 nm, 473 nm)
✓✓✓
CFP (ECFP)
(433 nm, 475 nm)
✓✓✓
CFP2
(490 nm, 510 nm)
✓✓✓✓
Cy2™
(492 nm, 507 nm)
✓✓✓

✓✓

Cy3.5™
(578 nm, 591 nm)
✓✓✓✓✓✓✓
CyQUANT GR-DNA
(502 nm, 523 nm)
✓✓
DAF-FM-NO
(495 nm, 519 nm)
✓✓✓✓
DAPI
(359 nm, 461 nm)
✓✓✓
DDAO
(648 nm, 657 nm)
DEAC
(432 nm, 472 nm)
✓✓
Dendra2 (Green)
(491 nm, 507 nm)
✓✓✓✓
DiA
(457 nm, 586 nm)
DiA
(457 nm, 586 nm)
DiO
(475 nm, 500 nm)
✓✓✓✓✓
Dronpa
(502 nm, 516 nm)
DsRed
(559 nm, 583 nm)
DsRed-Express
(556 nm, 584 nm)
dTomato
(586 nm, 582 nm)
✓✓✓
DY-415
(418 nm, 470 nm)
DY-505-Phalloidin
(503 nm, 530 nm)
✓✓
DY-590
(582 nm, 599 nm)
✓✓✓✓
DyLight 405
(398 nm, 420 nm)
✓✓
DyLight 594
(593 nm, 618 nm)
ECFP
(435 nm, 475 nm)
✓✓
ecliptic pHluorin pH 5.5
(473 nm, 507 nm)
✓✓✓✓✓✓
Emerald
(491 nm, 511 nm)
✓✓✓✓
Eosin
(525 nm, 546 nm)
✓✓✓✓✓
ER-Tracker™ Blue-White DPX
(372 nm, 557 nm)
Ethidium bromide
(518 nm, 603 nm)
Ethidium homodimer
(527 nm, 617 nm)
✓✓
evoglow-Bs1
(449 nm, 496 nm)
✓✓
FITC (Fluorescein)
(495 nm, 519 nm)
✓✓✓✓✓✓✓
FlAsH-CCPFCC
(511 nm, 530 nm)
✓✓
Fluo-3
(506 nm, 527 nm)
✓✓✓
Fluo-4
(494 nm, 516 nm)
✓✓✓✓✓
Fluorescein dextran
(501 nm, 524 nm)
✓✓
Fluorescein-pH 8.0
(489 nm, 517 nm)
✓✓
Fluoro-Emerald
(494 nm, 518 nm)
✓✓
FluoSpheres Crimson fluorescent
microspheres
(620 nm, 646 nm)
FluoSpheres Red fluorescent
microspheres
656 nm, 683 nm)
✓✓✓✓
FluoSpheres Yellow-Green
fluorescent microspheres
(503 nm, 514 nm)
FM 1-43
(473 nm, 579 nm)
GFP (EGFP)
(489 nm, 511 nm)
✓✓✓✓
Green 496
(496 nm, 520 nm)
✓✓✓✓
Green 500
(501 nm, 524 nm)
✓✓
HcRed1
(588 nm, 618 nm)
HCS LipidTOX Green neutral lipid stain
(498 nm, 507 nm)
✓✓
HCS LipidTOX Green phospholipidosis
(504 nm, 536 nm)
✓✓
HCS LipidTOX Red neutral lipid stain
(582 nm, 616 nm)
✓✓✓✓
HCS LipidTOX Red phospholipidosis
(584 nm, 608 nm)
HiLyte Fluor™ 405
(403 nm, 428 nm)
✓✓
HiLyte Fluor™ 488
(497 nm, 526 nm)
✓✓✓✓
HiLyte Fluor™ 594
(592 nm, 616 nm)
Hoechst 33258
(532 nm, 455 nm)
✓✓
Hoechst 33342
(352 nm, 455 nm)
✓✓
Hoechst 34580
(392 nm, 440 nm)
✓✓
Hypericin
(600 nm, 603 nm)
KFP-Red
(575 nm, 599 nm)
✓✓✓✓
LIVE-DEAD Fixable Green Dead Cell Stain
(498 nm, 525 nm)
✓✓✓✓
LIVE-DEAD Fixable Red Dead Cell Stain
(595 nm, 613 nm)
Live-Dead Fixable Violet Dead Cell Stain
(403 nm, 455 nm)
✓✓
LOLO-1
(568 nm, 580 nm)
Lucifer yellow
(428 nm, 544 nm)
LysoSensor Blue
(374 nm, 424 nm)
✓✓
LysoSensor Green
(448 nm, 502 nm)
✓✓✓✓
LysoTracker Green
(501 nm, 509 nm)
LysoTracker Red
(573 nm, 592 nm)
✓✓✓✓
LysoTracker Yellow HCK-123
(488 nm, 565 nm)
Magnesium Green
(507 nm, 531 nm)
✓✓
Magnesium Orange
(587 nm, 610 nm)
mApple
(566 nm, 594 nm)
✓✓✓✓
Marina Blue
(363 nm, 461 nm)
mBBr+GSH
(394 nm, 490 nm)
✓✓
mCherry
(587 nm, 610 nm)
✓✓✓✓✓✓✓✓✓
Mecrocyanine 540
(559 nm, 579 nm)
mHoneyDew
(478 nm, 562 nm)
✓✓
MitoTracker™ Green
(490 nm, 512 nm)
✓✓✓✓
MitoTracker™ Orange
(551 nm, 575 nm)
MitoTracker™ Red
(578 nm, 598 nm)
✓✓✓✓
mKate2
(588 nm, 633 nm)
mPlum
(589 nm,649 nm)
mRFP
(555 nm, 583 nm)
mRFP1
(584 nm, 700 nm)
✓✓✓✓✓
mRuby
(558 nm, 605 nm)
✓✓✓✓✓✓
mStrawberry
(574 nm, 596 nm)
✓✓✓✓✓
mTangerine
(568 nm, 585 nm)
mTFP1
(462 nm, 492 nm)
✓✓
mWasabi
(493 nm, 509 nm)
✓✓
NBD-X (MeOH)
(467 nm, 538 nm)
✓✓✓✓
NeuroTrace 500/525 Green Fluorescence
Nissl Stain
(495 nm, 524 nm)
✓✓✓✓
Nile red-phospholipid
(553 nm, 637 nm)
✓✓✓✓✓✓
Nile red-triglyceride
(510 nm, 583 nm)
OFP
(547 nm, 567 nm)
Orange 552
(552 nm, 574 nm)
Oregon Green™ 488
(488 nm, 526 nm)
✓✓✓✓
Oregon Green™ 514
(513 nm, 532 nm)
Pacific Blue™
(404 nm, 455 nm)
✓✓
PerCP
(490 nm, 677 nm)
pHrodo™, succinimidyl ester
(560 nm, 587 nm)
PicoGreen
(502 nm, 522 nm)
✓✓
PKH67
(488 nm, 500 nm)
✓✓
POPO-1
(433 nm, 457 nm)
✓✓
PO-PRO-1
(433 nm, 456 nm)
✓✓
Propidium Iodide (PI)
(305 nm, 617 nm)
✓✓✓✓
Pro-Q Diamond
(556 nm, 583 nm)
Qdot® 525 Nanocrystals
(300 nm, 525 nm)
Qdot® 545 Nanocrystals
(300 nm, 543 nm)
Qdot® 585 Nanocrystals
(300 nm, 588 nm)
✓✓
Qdot® 605 Nanocrystals
(300 nm, 602 nm)
Qdot® 625 Nanocrystals
(300 nm, 621 nm)
Qdot® 655 Nanocrystals
(300 nm, 654 nm)
ratiometric pHluorin pH5
(500 nm, 509 nm)
ReAsH-CCPGCC
(592 nm, 606 nm)
Red 580
(580 nm, 603 nm)
✓✓✓✓
Resorufin
(571 nm, 584 nm)
Rhod-2
(553 nm, 577 nm)
Rhodamine 110
(497 nm, 519 nm)
✓✓✓✓
Rhodamine 123
(507 nm, 529 nm)
✓✓✓
Rhodamine Green
(497 nm, 523 nm)
✓✓
Rhodamine phalloidin
(558 nm, 575 nm)
Rhodamine Red-X
(573 nm, 951 nm)
✓✓✓✓
Rhodol Green
(497 nm, 524 nm)
✓✓✓✓
rsGFP (red shifted GFP, S65T)
(498 nm, 516 nm)
✓✓
sgBFP™
(387 nm, 451 nm)
✓✓
sgGFP™ (super glow GFP)
(472 nm, 506 nm)
✓✓✓✓✓✓
Sirius
(355 nm, 424 nm)
SNARF (carboxy) 514 Excitation pH 9
(576 nm, 638 nm)
✓✓✓✓
SNARF-1 488 nm (pH 6.0 )
(548 nm, 586 nm)
SNARF-1 488 nm (pH 9.0)
(576 nm, 638 nm)
✓✓✓✓
SNARF-1 514 nm (pH 6.0 )
(549 nm, 587 nm)
✓✓✓✓
SNARF-1 514 nm (pH 9.0)
(576 nm, 638 nm)
✓✓✓✓
Sodium Green
(507 nm, 532 nm)
✓✓
SpectrumAqua
(434 nm, 481 nm)
✓✓
SpectrumBlue
(405 nm, 449 nm)
✓✓
SpectrumGreen
(497 nm, 538 nm)
✓✓
SpectrumOrange
(554 nm, 587 nm)
SpectrumRed
(587 nm, 615 nm)
Sulforhodamine 101-EtOH
(578 nm, 593 nm)
✓✓✓✓
SYBR Gold nucleic acid gel stain-DNA
(469 nm, 539 nm)
✓✓✓✓
SYBR Green I nucleic acid gel stain-DNA
(498 nm, 522 nm)
✓✓✓✓
SYBR Safe DNA gel stain-DNA
(509 nm, 526 nm)
✓✓
SYTO 9
(483 nm, 500 nm)
✓✓✓✓
SYTO 11
(506 nm, 525 nm)
✓✓
SYTO 13
(448 nm, 506 nm)
✓✓✓✓
SYTO 16
(489 nm, 520 nm)
✓✓✓✓✓✓
SYTO 45
(451 nm, 485 nm)
✓✓
SYTO RNASelect green fluorescent
cell stain
(503 nm, 527 nm)
✓✓
SYTOX Blue
(444 nm, 470 nm)
✓✓✓
SYTOX Green-DNA
(504 nm, 524 nm)
✓✓
TagBFP
(402 nm, 457 nm)
✓✓
TagCFP
(458 nm, 480 nm)
✓✓
tdTomato
(556 nm, 582 nm)
✓✓✓
Tetramethylrhodamine dextran
(554 nm, 582 nm)
Texas Red dextran
(592 nm, 613 nm)
Texas Red DHPE
(584 nm, 608 nm)
Texas Red®
(592 nm, 614 nm)
✓✓✓✓✓
ThiolTracker Violet GSH
(404 nm, 526 nm)
TO-PRO-1
(515 nm, 531 nm)
TOTO-1
(514 nm, 531 nm)
TRITC (Tertamethylrhodamine)
(552 nm, 578 nm)
TRITC (Tertamethylrhodamine)
- "reddish"
(552 nm, 578 nm)
✓✓
TurboFP635 (Katushka)
(591 nm, 638 nm)
TurboGFP
(482 nm, 503 nm)
✓✓✓✓
TurboRFP
(553 nm, 573 nm)
TurboYFP
(525 nm, 538 nm)
Venus
(516 nm, 528 nm)
Vybrant DyeCycle Green
(506 nm, 534 nm)
✓✓
Vybrant DyeCycle Orange
(519 nm, 563 nm)
Vybrant DyeCycle Violet
(369 nm, 437 nm)
wtGFP (wild type GFP,
non-UV excitation)
(474 nm, 509 nm)
✓✓✓✓✓✓✓
X-Rhod-1 Indicator
(580 nm, 601 nm)
✓✓✓✓✓✓✓✓
YFP (yellow GFP)
(513 nm, 530 nm)
✓✓✓✓✓
YO-PRO-1
(491 nm, 506 nm)
✓✓✓✓
YOYO-1
(491 nm, 508 nm)
✓✓✓✓
YOYO-3
(611 nm, 631 nm)

Posted Comments:
Yuan Gong  (posted 2023-12-28 12:08:46.28)
Hi, May I ask about the absorption of the filters, like MF525-39? I would like to buy a pair of this product, and I care about its reflection in the stop band. Can I roughly calculate the reflection at a specific wavelength by R=1-T? Many thanks! Have a nice one! Yuan
jpolaris  (posted 2024-01-16 04:30:35.0)
Thank you for contacting Thorlabs. In general, R = 1-T is not a reliable estimate for reflectance in the stop band because it ignores the effects of absorption and interference which could be part of the blocking mechanism. I have reached out to directly with reflectance data.
Priyanka Jangra  (posted 2023-09-13 22:19:46.323)
We want to know about the product FMF003 availability and price
jdelia  (posted 2023-09-13 01:33:48.0)
Thank you for reaching out. FMF003 was obsoleted and replaced by MF535-22. You can find pricing and availability information for this product directly on the product family page.
Kevin Cappa  (posted 2020-03-04 17:50:33.503)
If I had the option to get a 2"/50mm filter set for FITC fluorescent imaging I would...
nbayconich  (posted 2020-03-05 01:03:35.0)
Thank you for your feedback, I will log your request in our internal engineering forum for future reference. We can provide custom sized filters upon request, I will reach out to you directly to discuss our custom capabilities.
tcohen  (posted 2012-09-13 11:44:00.0)
Response from Tim at Thorlabs: Thank you for your interest in our custom capabilities. We should be able to provide this as a special and I have contacted you to go over your requirements.
densta  (posted 2012-09-13 12:33:11.0)
Dear Madam/Sir I want to perform some preliminary fluorescence tests for a project of ours. I am interested in buying one of the following emission filters MF525-39: GFP MF530-43: FITC I noticed from your records that the outer diameter of the filter is 25 mm. In our system we need a filter with outer diameter 17 mm. The filter could be bare glass without an outer support ring. Is it possible to have one of the above mentioned filters in this form? What would be the cost? Best regards, Dimosthenis Stamopoulos
bdada  (posted 2012-02-24 17:13:00.0)
Response from Buki at Thorlabs to Thank you for your interest in our imaging dichroic filters. Testing has shown no signs of degradation when exposed to at least 6 W of power from an unfiltered xenon arc lamp over a 25 mm diameter (corresponding to 1.2 W/cm2) for over 500 hours. Please contact TechSupport@thorlabs.com if you have any questions.
user  (posted 2012-02-10 13:05:04.0)
Can you please provide laser damage threshold ratings for the dichroic filters?
jjurado  (posted 2011-03-22 16:05:00.0)
Response from Javier at Thorlabs to flickingerd: Thank you for your feedback. Our filters follow that same convention as that of Semrock's. The arrow points to the recommended direction of light propagation. The reason for this is although the filter will function with either side facing the source, it is recommended to place the coated side toward the source. This will minimize any thermal effects or possible thermal damage that blocking intense out-of-band radiation might cause due to absorption by the substrate or colored glass filter layers.
lmorgus  (posted 2011-03-21 18:23:00.0)
A response from Laurie at Thorlabs to flickingerd: As a follow-up to the response you received earlier today from Javier in our technical support group, I wanted to also reach out to you to thank you for your feedback. We have updated our web presentation to provide information about what the arrow on these optic mounts indicates. As a further step, we have made a list of other web pages on our site that need some attention for similar reasons. In the coming days, we will be updating those pages to clarify our engravings so that our customers can efficiently find the information they need to use our products effectively. Again, thank you for taking the time to drop us a note with a suggestion for improvement.
flickingerd  (posted 2011-03-21 14:29:07.0)
I couldnt find info on proper filter orientation. There are arrows on the filters, but Ive seen different conventions on what these mean (Chroma says point arrow towards specimen for emission filters, yet Semrock convention is always point arrow in direction of light propagation, I think). How about your filters? This should be in "Tutorial" section, Id think. Please contact me with proper orientation rules. (Although Im still not sure exactly why this matters...I guess I can think of some minor reasons...)
apalmentieri  (posted 2010-02-18 09:42:22.0)
A response from Adam at Thorlabs to pludowise: I believe we should be able to offer this item as a custom option. I would like to contact you directly to get more information about your application, the quantity necessary, and the exact size of the optic.
pludowise  (posted 2010-02-18 00:01:38.0)
I am interested in finding a dichroic filter similar to MDF-TXRED, but shifted to loger wavelengths. Specifically, I need a dichroic for a Cy5 dye, which needs to transmit at 640 nm, and reflect at 690 nm. I also need this in a 1 mm thickness mounted at 45 deg AOI. Thank you.
Back to Top

励起フィルタ

Item #Transmission
Dataa
Design FluorophoreCenter WavelengthFWHM
MF390-18infoBlue Fluorescent Protein (BFP)390 nm18 nm
MF434-17infoCyan Fluorescent Protein (CFP)434 nm17 nm
MF445-45infoWild Type GFP (WGFP)445 nm45 nm
MF469-35infoGreen Fluorescent Protein (GFP)469 nm35 nm
MF475-35infoFluorescein isothiocyanate (FITC)475 nm35 nm
MF497-16infoYellow Fluorescent Protein (YFP)497 nm16 nm
MF542-20infoTetramethylrhodamine Isothiocyanate (TRITC)542 nm20 nm
MF559-34infoTexas Red (TXRED)559 nm34 nm
MF565-24infoCyanine (CY3.5)565 nm24 nm
  • More Info Iconをクリックすると、プロット図やダウンロード可能なデータをご覧いただけます。

これらの励起蛍光イメージングフィルタは、顕微鏡およびイメージング用途専用に設計されています。Ø25 mmのフィルタは、厚さ 5 mmの黒色アルマイト加工の筐体に取り付けられています。この筐体には推奨する光の伝搬方向を示す矢印が刻印されています。

これらのフィルタは所定の励起波長で優れた透過率(>90%) を、範囲外の波長で鋭いカットオフ特性と低い透過率(<0.001%)を示します。製品ごとの透過率データの詳細に関しては、上のアイコンMore Info Iconをクリックしてください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MF390-18 Support Documentation
MF390-18BFP Excitation Filter, CWL = 390 nm, BW = 18 nm
¥38,733
7-10 Days
MF434-17 Support Documentation
MF434-17CFP Excitation Filter, CWL = 434 nm, BW = 17 nm
¥38,733
7-10 Days
MF445-45 Support Documentation
MF445-45WGFP Excitation Filter, CWL = 445 nm, BW = 45 nm
¥38,733
7-10 Days
MF469-35 Support Documentation
MF469-35GFP Excitation Filter, CWL = 469 nm, BW = 35 nm
¥38,733
Today
MF475-35 Support Documentation
MF475-35FITC Excitation Filter, CWL = 475 nm, BW = 35 nm
¥38,733
Today
MF497-16 Support Documentation
MF497-16YFP Excitation Filter, CWL = 497 nm, BW = 16 nm
¥38,733
7-10 Days
MF542-20 Support Documentation
MF542-20TRITC Excitation Filter, CWL = 542 nm, BW = 20 nm
¥38,733
Today
MF559-34 Support Documentation
MF559-34TXRED Excitation Filter, CWL = 559 nm, BW = 34 nm
¥38,733
7-10 Days
MF565-24 Support Documentation
MF565-24CY3.5 Excitation Filter, CWL = 565 nm, BW = 24 nm
¥38,733
Today
Back to Top

吸収フィルタ

Item #Transmission
Dataa
Design FluorophoreCenter WavelengthFWHM
MF460-60infoBlue Fluorescent Protein (BFP)460 nm60 nm
MF479-40infoCyan Fluorescent Protein (CFP)479 nm40 nm
MF510-42infoWild Type GFP (WGFP)510 nm42 nm
MF525-39infoGreen Fluorescent Protein (GFP)525 nm39 nm
MF530-43infoFluorescein isothiocyanate (FITC)530 nm43 nm
MF535-22infoYellow Fluorescent Protein (YFP)535 nm22 nm
MF620-52infoTetramethylrhodamine Isothiocyanate/
Cyanine (TRITC/CY3.5)
620 nm52 nm
MF630-69infoTexas Red (TXRED)630 nm69 nm
  • More Info Iconをクリックすると、プロット図やダウンロード可能なデータをご覧いただけます。

これらの吸収蛍光イメージングフィルタは、顕微鏡およびイメージング用途専用に設計されていて、高速フィルタと使用することによって独自の顕微鏡セットアップを構築することができます。Ø25 mmのフィルタは、厚さ 3.5 mmの黒色アルマイト加工の筐体に取り付けられています。この筐体には推奨する光の伝搬方向を示す矢印が刻印されています。

これらのフィルタは所定の励起波長で優れた透過率 (>90%)を、範囲外の波長で鋭いカットオフ特性と低い透過率(<0.001%)を示します。製品ごとの透過率データの詳細に関しては、上のアイコンMore Info Iconをクリックしてください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MF460-60 Support Documentation
MF460-60BFP Emission Filter, CWL = 460 nm, BW = 60 nm
¥38,733
Today
MF479-40 Support Documentation
MF479-40CFP Emission Filter, CWL = 479 nm, BW = 40 nm
¥38,733
7-10 Days
MF510-42 Support Documentation
MF510-42WGFP Emission Filter, CWL = 510 nm, BW = 42 nm
¥38,733
Today
MF525-39 Support Documentation
MF525-39GFP Emission Filter CWL = 525 nm, BW = 39 nm
¥38,733
Today
MF530-43 Support Documentation
MF530-43FITC Emission Filter, CWL = 530 nm, BW = 43 nm
¥38,733
Today
MF535-22 Support Documentation
MF535-22YFP Emission Filter, CWL = 535 nm BW = 22 nm
¥38,733
7-10 Days
MF620-52 Support Documentation
MF620-52TRITC/CY3.5 Emission Filter, CWL = 620 nm, BW = 52 nm
¥38,733
Today
MF630-69 Support Documentation
MF630-69TXRED Emission Filter, CWL = 630 nm, BW = 69 nm
¥38,733
Today
Back to Top

ダイクロイックフィルタ

Item #Transmission
Dataa
Design FluorophoreReflection
Band
Transmission
Band
MD416infoBlue Fluorescent Protein (BFP)360 - 407 nm425 - 575 nm
MD453infoCyan Fluorescent Protein (CFP)423 - 445 nm460 - 610 nm
MD480infoWild Type GFP (WGFP)415 - 470 nm490 - 720 nm
MD498infoGreen Fluorescent Protein (GFP)452 - 490 nm505 - 800 nm
MD499infoFluorescein isothiocyanate (FITC)470 - 490 nm508 - 675 nm
MD515infoYellow Fluorescent Protein (YFP)490 - 510 nm525 - 700 nm
MD568infoTetramethylrhodamine Isothiocyanate (TRITC)525 - 556 nm580 - 650 nm
MD588infoCyanine/Texas Red (CY3.5/TXRED)533 - 580 nm595 - 800 nm
  • More Info Iconをクリックすると、プロット図やダウンロード可能なデータをご覧いただけます。

当社のダイクロイックフィルタは波長の異なる光を分離するように設計されています。フィルタに光を45°の角度で入射すると、励起光とそれに伴う後方反射光が反射され、波長の長い蛍光信号は透過します。これらのフィルタにはマウントが付いていませんが、光を入射するフィルタのコーティング面には印が付いています。各フィルタは25.0 mm x 36.0 mmです。円形のマウント付きダイクロイックフィルタが用途に適している場合には、当社の円形ダイクロイックフィルタのご使用をお勧めします。製品ごとの透過データに関しては、上のアイコンMore Info Icon をクリックしてください。他の対応可能な蛍光色素分子については「蛍光色素分子」タブをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MD416 Support Documentation
MD416BFP Dichroic Filter, Refl. Band = 360-407 nm, Trans. Band = 425-575 nm
¥35,641
Today
MD453 Support Documentation
MD453CFP Dichroic Filter, Refl. Band = 423-445 nm, Trans. Band = 460-610 nm
¥35,641
7-10 Days
MD480 Support Documentation
MD480WGFP Dichroic Filter, Refl. Band = 415-470 nm, Trans. Band = 490-720 nm
¥35,641
Today
MD498 Support Documentation
MD498GFP Dichroic Filter, Refl. Band = 452-490 nm, Trans. Band = 505-800 nm
¥35,641
Today
MD499 Support Documentation
MD499FITC Dichroic Filter, Refl. Band = 470-490 nm, Trans. Band = 508-675 nm
¥35,641
7-10 Days
MD515 Support Documentation
MD515YFP Dichroic Filter, Refl. Band = 490-510 nm, Trans. Band = 525-700 nm
¥35,641
7-10 Days
MD568 Support Documentation
MD568TRITC Dichroic Filter, Refl. Band = 525-556 nm, Trans. Band = 580-650 nm
¥35,641
Today
MD588 Support Documentation
MD588CY3.5/TXRED Dichroic Filter, Refl. Band = 533-580 nm, Trans. Band = 595-800 nm
¥35,641
Lead Time
Back to Top

フィルターセット

Item #Transmission
Dataa
Design FluorophoreExcitation
Band
Emission
Band
Dichroic
(Reflection / Transmission Band)
MDF-BFPinfoBlue Fluorescent Protein (BFP)390 ± 9 nm460 ± 30 nm360 - 407 nm / 425 - 475 nm
MDF-CFPinfoCyan Fluorescent Protein (CFP)434 ± 8.5 nm479 ± 20 nm423 - 445 nm / 460 - 610 nm
MDF-WGFPinfoWild Type GFP (WGFP)445 ± 22.5 nm510 ± 21 nm415 - 470 nm / 490 - 720 nm
MDF-GFPinfoGreen Fluorescent Protein (GFP)469 ± 17.5 nm525 ± 19.5 nm452 - 490 nm / 505 - 800 nm
MDF-FITCinfoFluorescein Isothiocyanate (FITC)475 ± 17.5 nm530 ± 21.5 nm470 - 490 nm / 508 - 675 nm
MDF-GFP2infoGreen Fluorescent Protein (GFP)/
Alexa Fluor® 488
482 ± 9 nm520 ± 14 nm350 - 488 nm / 502 - 950 nm
MDF-YFPinfoYellow Fluorescent Protein (YFP)497 ± 8 nm535 ± 11 nm490 - 510 nm / 525 - 700 nm
MDF-TOMinfotdTomato531 ± 20 nm593 ± 20 nm350 - 555 nm / 569 - 950 nm
MDF-TRITCinfoTetramethylrhodamine
Isothiocyanate (TRITC)
542 ± 10 nm620 ± 26 nm525 - 556 nm / 580 - 650 nm
MDF-TXREDinfoTexas Red (TXRED)559 ± 17 nm630 ± 34.5 nm533 - 580 nm / 595 - 800 nm
MDF-MCHCinfomCherry562 ± 20 nm641 ± 37.5 nm350 - 585 nm / 601 - 950 nm
MDF-CY3.5infoCyanine (CY3.5)565 ± 12 nm620 ± 26 nm533 - 580 nm / 595 - 800 nm
MDF-MCHAinfomCherry578 ± 10.5 nm641 ± 37.5 nm350 - 588 nm / 603 - 950 nm
  • More Info Iconをクリックすると、プロット図やダウンロード可能なデータをご覧いただけます。

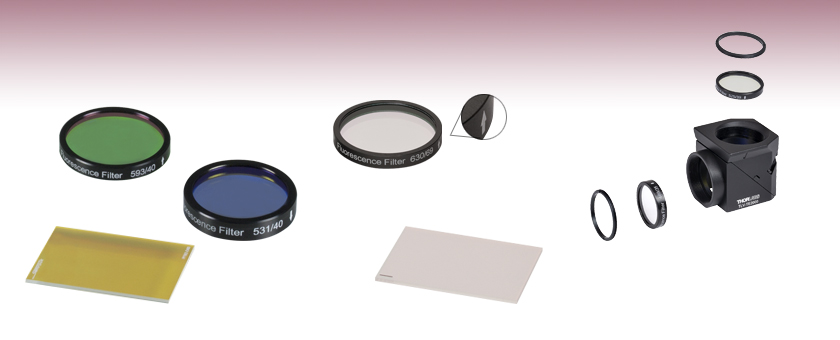

蛍光イメージング用途では、信号対雑音比(S/N比)を最大に高めるために、一般的に3種類のフィルタ(励起フィルタ、吸収フィルタ、ダイクロイックフィルタ)が、組み込まれています。当社ではこれらのフィルタをそれぞれ単品でお買い求めいただくよりもお得なフィルターセットをご用意しています。

注: 励起&吸収フィルタの筐体には推奨する光の伝搬方向を示す矢印が刻印されています。ダイクロイックフィルタでは、ビームスプリッターコーティングが付いている側に印が付いています。最適性能を得るためには光をこの印がある側から入射させる必要があります。他の対応可能な蛍光色素分子については「蛍光色素分子」タブをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MDF-BFP Support Documentation
MDF-BFPBFP Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-CFP Support Documentation
MDF-CFPCFP Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-WGFP Support Documentation
MDF-WGFPWGFP Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-GFP Support Documentation
MDF-GFPGFP Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
Today
MDF-FITC Support Documentation
MDF-FITCFITC Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-GFP2 Support Documentation
MDF-GFP2GFP/Alexa Fluor® 488 Excitation, Emission, and Dichroic Filters (Set of 3)
¥131,454
Today
MDF-YFP Support Documentation
MDF-YFPYFP Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-TOM Support Documentation
MDF-TOMtdTomato Excitation, Emission, and Dichroic Filters (Set of 3)
¥131,454
Today
MDF-TRITC Support Documentation
MDF-TRITCTRITC Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
7-10 Days
MDF-TXRED Support Documentation
MDF-TXREDTexas Red Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
Lead Time
MDF-MCHC Support Documentation
MDF-MCHCmCherry Excitation (562 nm), Emission, and Dichroic Filters (Set of 3)
¥131,454
7-10 Days
MDF-CY3.5 Support Documentation
MDF-CY3.5Cyanine Excitation, Emission, and Dichroic Filters (Set of 3)
¥103,831
Lead Time
MDF-MCHA Support Documentation
MDF-MCHAmCherry Excitation (578 nm), Emission, and Dichroic Filters (Set of 3)
¥131,454
7-10 Days
