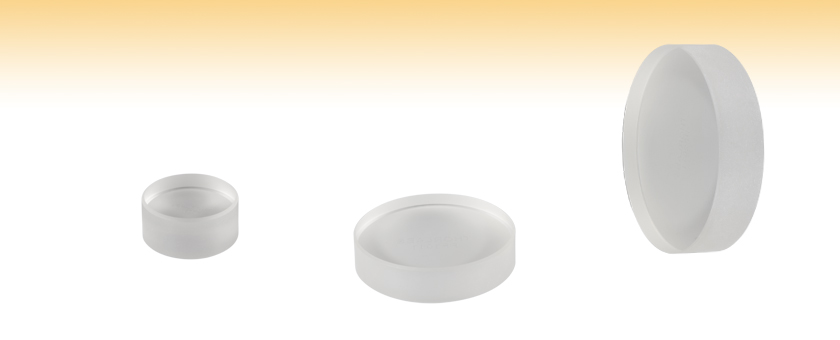

Zerodur®ミラーブランク


  • Low Coefficient of Thermal Expansion Compared to Fused Silica
  • Front Surface Flatness: λ/10
  • Ø1/2", Ø1", and Ø2" Optics

PF0511

Ø1/2" Mirror Blank

PF1011

Ø1" Mirror Blank

PF2011

Ø2" Mirror Blank

Related Items


Please Wait
Optical Coatings
Optic Cleaning Tutorial

特長

  • 非常に低い熱膨張係数
  • 3種類のサイズ:Ø12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)
  • 前面の平面度:λ/10
  • 裏面はつや消し仕上げ

Zerodur®*ミラーブランクは、コーティングを施すことでミラーとしてご使用いただける設計となっております。熱膨張係数が非常に低いZerodur基板から加工されているこちらのミラーブランクは純度が高く、環境耐久性に優れています。Zerodurの熱膨張係数は0 ± 0.100 x 10-6 /°Cで、溶融石英の熱膨張係数0.55 x 10-6/°Cよりも著しく低い値となっております。この特性によりこちらのミラーブランクはCO2レーザ、Ti:サファイアレーザ、工業加工用レーザなどの高出力システムほか、温度の変化によるビームドリフトに敏感な用途に適しています。各ミラーブランクの裏面には型番が刻印されています。

こちらのZerodurブランクは、広帯域誘電体、金属または特注コーティングなどの反射コーティングを施すことができます。これらのコーティングにより、紫外域から近赤外域まで高い反射率を持つミラーになります。コーティングの詳細と価格については当社までお問い合わせください。当社では、温度の変化によるビームドリフトにさほど影響を受けない用途向けに溶融石英製ミラーブランクのラインナップをご用意しております。

*Zerodur® はSchott社の登録商標です。

Item #DiameterThicknessParallelismSurface QualitySurface FlatnessClear ApertureMaterialaBack Surface Quality
PF051112.7 mm +0.0/-0.1 mm6.0 mm ± 0.2 mm≤3 arcmin10-5 Scratch-Digλ/10 @ 632.8 nm>90% of DiameterZerodur®Fine Ground
PF101125.4 mm +0.0/-0.1 mm6.0 mm ± 0.2 mm
PF201150.8 mm +0.0/-0.1 mm12.0 mm ± 0.2 mm
  • リンクをクリックすると基板の仕様がご覧になれます。

Posted Comments:
No Comments Posted
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PF0511 Support Documentation
PF0511Ø1/2" (12.7 mm) Zerodur® Mirror Blank
¥7,913
3-5 Days
PF1011 Support Documentation
PF1011Ø1" (25.4 mm) Zerodur® Mirror Blank
¥10,761
Today
PF2011 Support Documentation
PF2011Ø2" (50.8 mm) Zerodur® Mirror Blank
¥21,523
3-5 Days
