フッ化カルシウム(CaF2)平凸レンズ、ARコーティング:2~5 µm


  • AR Coating Optimized for the 2 - 5 µm Range
  • Choose from Ø1/2" or Ø1"

LA5315-E

(Ø1/2")

LA5370-E

(Ø1")

LA5458-E

(Ø1/2")

LA5255-E

(Ø1")

Related Items


Please Wait
Common Specifications
Substrate MaterialVacuum-Grade Calcium Fluoridea
AR Coating Range2 - 5 μm
Reflectance over Coating Range (Avg.)< 1.25%
Diameter Tolerance+0.00/-0.10 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Surface Flatness
(Plano Side)
λ/2
Spherical Surface Powerb
(Convex Side)
3λ/2
Surface Irregularity
(Peak to Valley)
λ/2
Centration< 3 arcmin
Clear Aperture> 90% of Diameter
Design Wavelength588 nm
  • リンクをクリックすると基板の仕様をご覧いただけます。
  • Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「surface fit」とも表記されます。

特長

  • 真空グレードのフッ化カルシウム(CaF2)基板
  • Ø12.7 mm(Ø1/2インチ)またはØ25.4 mm(Ø1インチ)を用意
  • 広帯域ARコーティング:2~5 µmに対応
  • 焦点距離:20.0~1000.0 mm

このØ12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)のフッ化カルシウム(CaF2) 平凸レンズの両面には、2~5 µmのスペクトル領域に対して最適化された広帯域ARコーティングが施されています。このコーティングにより基板表面の反射が大きく減少し、ARコーティングの対応波長全域にわたり95%を超える平均透過率が得られています。 詳細については「グラフ」タブをご参照ください。

また当社では、対応波長範囲が0.18~8 µmの コーティング無しのフッ化カルシウム(CaF2)平凸レンズならびに 1.65~3.0 µm範囲に対応するARコーティングが施されたDコーティング付きフッ化カルシウム(CaF2)平凸レンズもご用意しております。

フッ化カルシウム(CaF2)は、一般的に赤外域および紫外域スペクトル範囲で高い透過率を必要とする用途に使われています。 この材料は、180 nm ~8.0 μmの波長範囲で1.35~1.51の低い屈折率を示します。 また、化学的に不活性であり、フッ化バリウム、フッ化マグネシウム、フッ化リチウムと比べて優れた硬度を有しています。

平凸レンズは、正の焦点距離を持ち、無限及び有限共役比の用途に対して最善の形状を有しています。 ベストフォームレンズに関しましてはこちらをご覧ください。 平凸レンズは、コリメート光を後方焦点へ集光し、点光源からの光を平行にします。球面収差を最小限に抑えた設計で、焦点距離については、下記の厚レンズの式で求められます。

f= R/(n-1),

ここで、n は屈折率、R はレンズ表面の曲率半径です。

Optical Coatings and Substrates
Lens Tutorial
Optic Cleaning Tutorial

用法:
光がレンズを透過する際に、光線の屈折を徐々に緩やかにすると球面収差を最小限に抑えることができます。 そのため、コリメート光の集光のために平凸レンズを使用する際には、コリメート光をレンズの球面側に入射させます。 同様に点光源から出力した光をコリメートする際には、拡散光線をレンズの平面側に入射させます。

Selection Guide
Other MIR Lenses

ARコーティング2~5 µm

CaF2 -E Reflectance
Click to Enlarge

プロット図付きのエクセルファイルデータはこちら
上図は、強化コーティングの反射率の波長特性測定値を示しています。2~5 μmにおける平均反射率は、<1.25%です。青い網掛けの領域はARコーティングの最適化がされています。この仕様によって定められた波長範囲以外での製品性能はロット毎にバラツキがあり、当社では保証しておりませんのでご注意ください。エクセルファイルデータは、さらに広い波長範囲での反射率曲線データがご覧いただけます。
CaF2 Transmission 3 to 5 micron antireflective coating
Click to Enlarge

プロット図付きのエクセルファイルデータはこちら
上図は、強化コーティングの透過率の波長特性測定値を示しています。青い網掛けの領域はARコーティングの最適化がされています。この仕様によって定められた波長範囲以外での製品性能はロット毎にバラツキがあり、当社では保証しておりませんのでご注意ください。エクセルファイルデータは、さらに広い波長範囲での透過率曲線データがご覧いただけます。

CaF2透過率

CaF2 Uncoated Transmission
Click to Enlarge

プロット図付きのエクセルファイルデータはこちらから
コーティング無し、厚さ5 mmのフッ化カルシウム試料の透過率(測定値)です。

波長に依存する焦点距離の変化

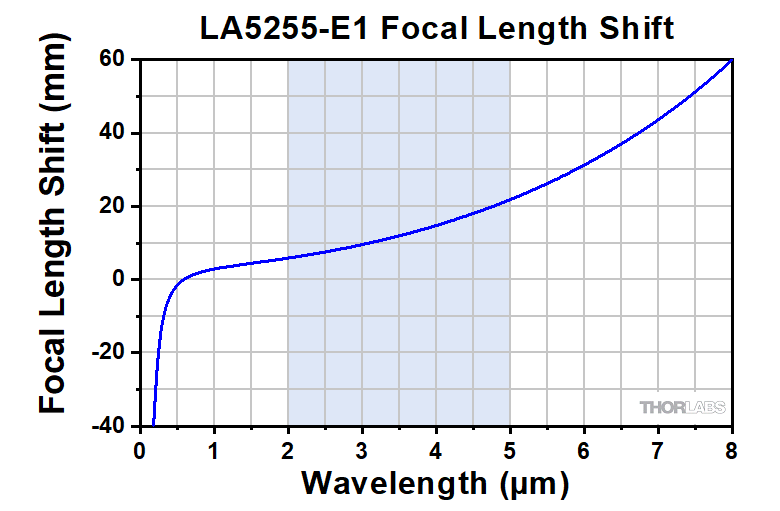

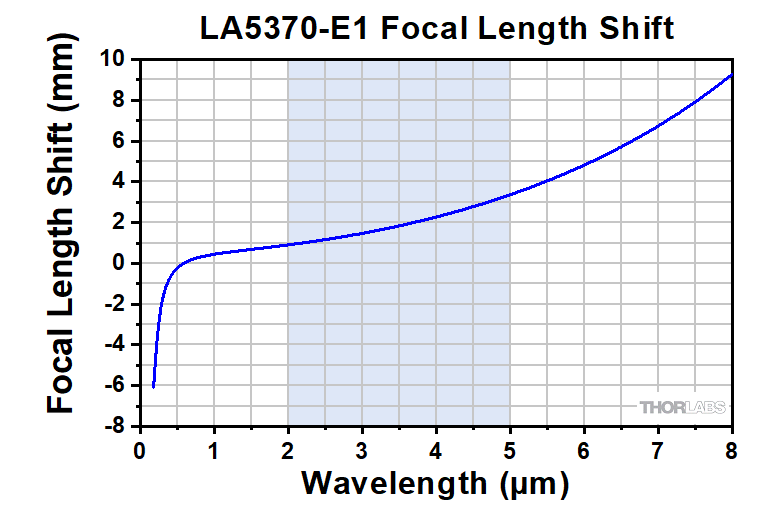

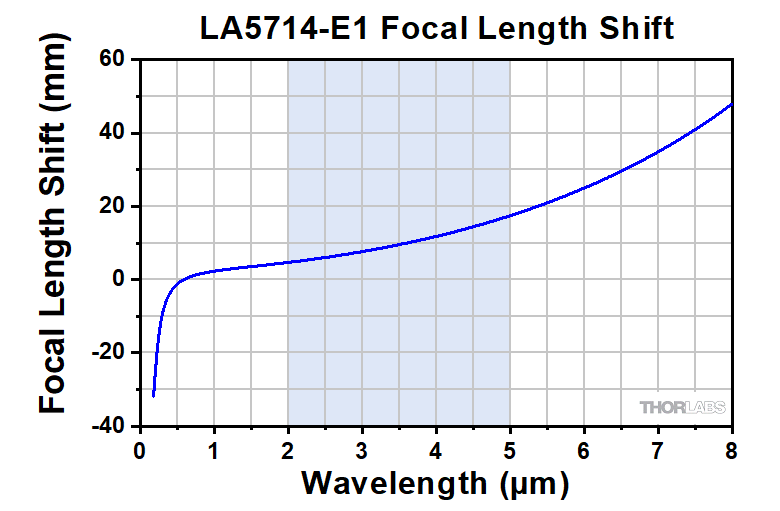

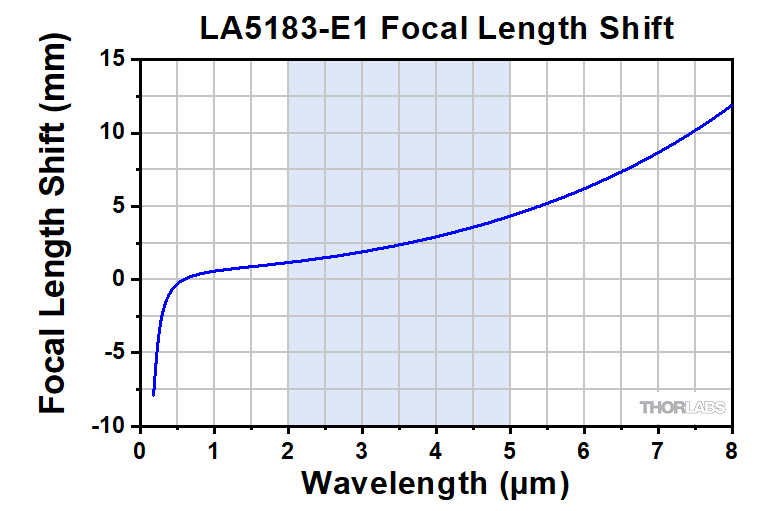

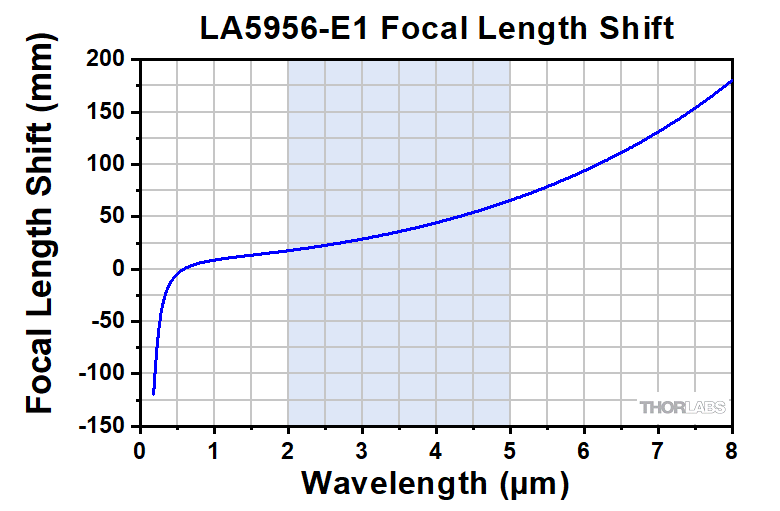

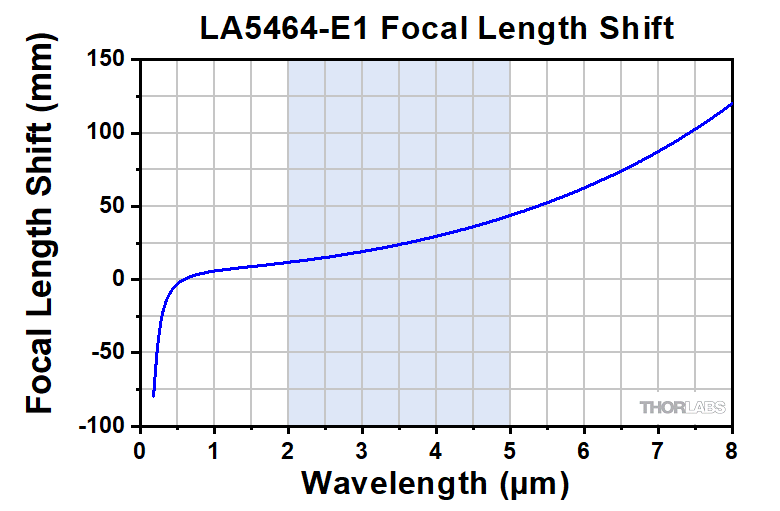

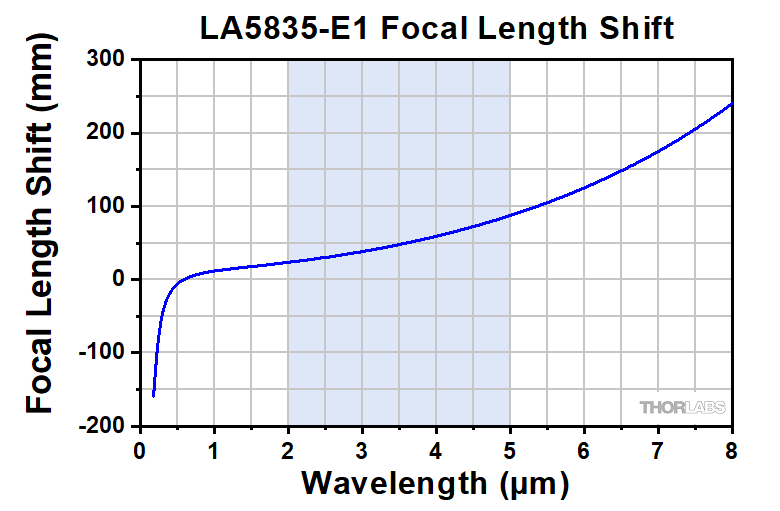

レンズの近軸焦点距離は波長に依存しています。 レンズの仕様表では、焦点距離は設計波長における値が示されます(設計波長588 nmでの焦点距離など)。フッ化カルシウム(CaF2)は0.18~8.0 μmの波長範囲で高い透過率を示すため、他の一般的な波長帯にもご使用いただけます。下記をクリックすると、0.18~8.0 μmの波長範囲内の理論的計算による焦点距離の変化をご覧いただけます。

グラフの青い網掛け部分は、ARコーティングの最適範囲を示しています。詳細は「グラフ」タブをご参照ください。

Ø12.7 mm(Ø1/2インチ)平凸レンズ

Item #LA5315-ELA5183-ELA5458-E
Focal Length @ 588 nm20.0 mm50.0 mm80.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataDataData

Ø25.4 mm(Ø1インチ)平凸レンズ

Item #LA5370-ELA5763-ELA5042-ELA5817-ELA5012-ELA5714-ELA5255-ELA5464-ELA5956-ELA5835-E
Focal Length @ 588 nm40.0 mm50.0 mm75.0 mm100.0 mm150.0 mm200.0 mm250.0 mm500.0 mm750.0 mm1000.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataDataDataDataDataDataDataDataDataData
CXY1 in 30 mm Cage System
Click to Enlarge

30 mmケージシステムに取付けられた、移動マウントCXY1および
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge

XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge

固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge

移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø5 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø5 mm to Ø10 mm
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes, Optional SM05RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY130 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes, Optional SM1RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes, Optional SM2RRC Retaining Ring for High-Curvature Lenses
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CLH160C/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CSCL60C/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics



曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm~Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)Ø25.4 mm(Ø1インチ)Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズコンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。


Posted Comments:
No Comments Posted

フッ化カルシウム(CaF2)平凸レンズ、Ø12.7 mm、ARコーティング2~5 µm

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LA5315-E1/2" (12.7 mm)20.0 mm+50.08.7 mm4.3 mm1.5 mm17.0 mmPlano-Convex Lens Drawing
LA5183-E1/2" (12.7 mm)50.0 mm+20.021.7 mm2.5 mm1.5 mm48.3 mm
LA5458-E1/2" (12.7 mm)80.0 mm+12.534.7 mm2.1 mm1.5 mm78.5 mm

推奨固定マウント: LMR05/M

  • 焦点距離をメートル単位で表した時の逆数。
  • エッジ厚は45°の面取り角の起点から0.2 mmの位置で測定。
  • 設計波長(588 nm)で測定。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA5315-E Support Documentation
LA5315-E Ø1/2" CaF2 Plano-Convex Lens, f = 20.0 mm, AR-Coated: 2 - 5 µm
¥17,892
Today
LA5183-E Support Documentation
LA5183-E Ø1/2" CaF2 Plano-Convex Lens, f = 50.0 mm, AR-Coated: 2 - 5 µm
¥18,165
Today
LA5458-E Support Documentation
LA5458-E Ø1/2" CaF2 Plano-Convex Lens, f = 80.0 mm, AR-Coated: 2 - 5 µm
¥16,799
3-5 Days

フッ化カルシウム(CaF2)平凸レンズ、Ø25.4 mm、ARコーティング2~5 µm

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LA5370-E1" (25.4 mm)40.0 mm+25.017.4 mm7.5 mm2.0 mm34.7 mmPlano-Convex Lens Drawing
LA5763-E1" (25.4 mm)50.0 mm+20.021.7 mm6.1 mm2.0 mm45.7 mm
LA5042-E1" (25.4 mm)75.0 mm+13.332.5 mm4.6 mm2.0 mm71.8 mm
LA5817-E1" (25.4 mm)100.0 mm+10.043.4 mm3.9 mm2.0 mm97.3 mm
LA5012-E1" (25.4 mm)150.0 mm+6.765.1 mm3.3 mm2.0 mm147.7 mm
LA5714-E1" (25.4 mm)200.0 mm+5.086.8 mm2.9 mm2.0 mm198.0 mm
LA5255-E1" (25.4 mm)250.0 mm+4.0108.5 mm2.7 mm2.0 mm248.1 mm
LA5464-E1" (25.4 mm)500.0 mm+2.0216.9 mm2.4 mm2.0 mm498.3 mm
LA5956-E1" (25.4 mm)750.1 mm+1.3325.4 mm2.2 mm2.0 mm748.5 mm
LA5835-E1" (25.4 mm)1000.0 mm+1.0433.9 mm2.2 mm2.0 mm998.6 mm

推奨固定マウント: LMR1/M

  • 焦点距離をメートル単位で表した時の逆数。
  • エッジ厚は45°の面取り角の起点から0.2 mmの位置で測定。
  • 設計波長(588 nm)で測定。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA5370-E Support Documentation
LA5370-E Ø1" CaF2 Plano-Convex Lens, f = 40.0 mm, AR-Coated: 2 - 5 µm
¥24,448
3-5 Days
LA5763-E Support Documentation
LA5763-E Ø1" CaF2 Plano-Convex Lens, f = 50.0 mm, AR-Coated: 2 - 5 µm
¥25,813
Today
LA5042-E Support Documentation
LA5042-E Ø1" CaF2 Plano-Convex Lens, f = 75.0 mm, AR-Coated: 2 - 5 µm
¥30,047
3-5 Days
LA5817-E Support Documentation
LA5817-E Ø1" CaF2 Plano-Convex Lens, f = 100.0 mm, AR-Coated: 2 - 5 µm
¥17,073
Today
LA5012-E Support Documentation
LA5012-E Ø1" CaF2 Plano-Convex Lens, f = 150.0 mm, AR-Coated: 2 - 5 µm
¥18,438
3-5 Days
LA5714-E Support Documentation
LA5714-E Ø1" CaF2 Plano-Convex Lens, f = 200.0 mm, AR-Coated: 2 - 5 µm
¥18,574
3-5 Days
LA5255-E Support Documentation
LA5255-E Ø1" CaF2 Plano-Convex Lens, f = 250.0 mm, AR-Coated: 2 - 5 µm
¥21,442
Today
LA5464-E Support Documentation
LA5464-E Ø1" CaF2 Plano-Convex Lens, f = 500.0 mm, AR-Coated: 2 - 5 µm
¥17,755
Today
LA5956-E Support Documentation
LA5956-E Ø1" CaF2 Plano-Convex Lens, f = 750.1 mm, AR-Coated: 2 - 5 µm
¥18,438
3-5 Days
LA5835-E Support Documentation
LA5835-E Ø1" CaF2 Plano-Convex Lens, f = 1000.0 mm, AR-Coated: 2 - 5 µm
¥18,165
3-5 Days
