N-BK7平凸レンズ、マウント付き、コーティング無し


  • Positive Focal Length for Infinite Conjugate Applications
  • Ø1/2", Ø1", or Ø2" Optics in SM-Threaded Mounts

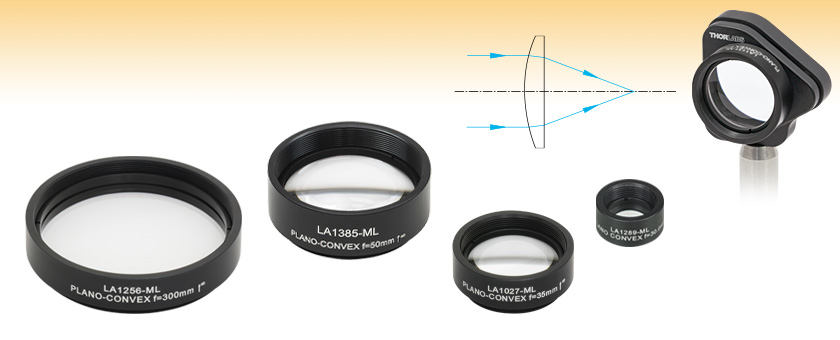

LA1256-ML

(Ø2")

LA1027-ML

(Ø1")

LA1131-ML Lens
Mounted in a KB1P
Quick-Release Mount
(KB1P Mount Sold Separately)

LA1289-ML

(Ø1/2")

Related Items


Please Wait
N-BK7 Plano-Convex Spherical Singlets
Lens ShapePlano-Convex
MaterialN-BK7 (Grade A)a
Wavelength Range350 nm - 2.0 μm (Uncoated)
Design Wavelength587.6 nm or 633 nmb
Index of Refraction 1.517 (@ 587.6 nm)
1.515 (@ 633 nm)
Surface Quality40-20 Scratch-Dig
Surface Flatness (Plano Side)λ/2
Spherical Surface Powerc
(Convex Side)
3λ/2
Surface Irregularity
(Peak to Valley)
λ/4
Abbe Numbervd = 64.17
Centration<3 arcmin
Clear ApertureØ1/2" Lenses: >Ø11.05 mm
Ø1" Lenses: >Ø22.86 mm
Ø2" Lenses: >Ø45.72 mm
Focal Length Tolerance±1%
  • リンクをクリックすると基板の仕様がご覧になれます。
  • 各レンズの個別の仕様については下の表をご参照ください。
  • Spherical Surface Power(球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様の指標で、曲率を有する光学素子の表面と校正された基準値との間の偏差の指標です(特に明記しない限りは、587.6 nmの光源を使用)。 この仕様は一般的に"surface fit"とも表記されます。
Optic Cleaning Tutorial
Optical Coatings and Substrates
Lens Tutorial

特長

  • 材質:N-BK7
  • 波長範囲(コーティング無し): 350 nm~2.0 μm
  • Ø12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)から選択可能
  • 焦点距離:15 mm~2500 mm
  • SMシリーズ対応レンズセルに取付け済
  • 可視域および近赤外域にわたり優れた透過率

こちらのコーティング無し平凸レンズは、RoHS準拠のBK7ガラス、N-BK7から製造されています。 N-BK7は、高品質の光学部品用にもっとも一般的に使われている光学ガラスで、 UV溶融石英の利点(UV域での高い透過率や低い熱膨張係数)を必要としない場合に使用されています。 これらのØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)レンズは、当社のSMネジ付きレンズチューブのラインナップに装着できるように、それぞれSM05、SM1、SM2対応マウントに取付け済みです。それぞれに型番、レンズ種類、焦点距離、そしてレンズの曲面側を指す矢印が刻印されています。

こちらのレンズは、ほかの平凸レンズと同様、正の焦点距離を持ち、無限および有限共役比の用途に対して、ベストフォームに近い形状となります。 レンズは、コリメート光を集光するか、点光源からの光をコリメートするために用いられます。 球面収差を最小化するためには、集光する場合、コリメート光をレンズの曲面側に入射します。一方、コリメート光にする場合は、点光源を平面側に向けます。

レンズの焦点距離は、下記の単純化された厚肉レンズの公式から計算できます。

f= R/(n-1)

ここで、nは屈折率、Rはレンズ表面の曲率半径です。詳細については「チュートリアル」のタブをご参照ください。

このページでは、コーティング無しレンズをご紹介していますが、3種類のARコーティング(-A、-B、または-C)付きN-BK7平凸レンズもご利用可能です。これらのコーティングは、レンズ表面からの反射量を減少させます。 ARコーティング付きの製品は、下の表のリンクからご覧ください。 コーティングの情報については「グラフ」タブをご参照ください。

N-BK7 Plano-Convex Lens Selection Guide
Unmounted LensesMounted Lenses
UncoatedUncoated
A Coating (350 - 700 nm)A Coating (350 - 700 nm)
B Coating (650 - 1050 nm)B Coating (650 - 1050 nm)
C Coating (1050 - 1700 nm)C Coating (1050 - 1620 nm)
D Coating (1650 - 3000 nm)-

カスタムコーティングもご提供可能です。 お見積に関しては、当社までお問い合わせください。

N-BK7レンズキットもご用意しています。 詳細はこちらからご覧になれます。

Quick Links to Other Spherical Singlets
Plano-ConvexBi-ConvexBest FormPlano-ConcaveBi-ConcavePositive MeniscusNegative Meniscus

下のグラフは、コーティング無しのN-BK7ガラスの透過率グラフです。こちらは、厚さ10 mmのコーティング無しのサンプルの全透過率を示しています。波長350 nm~2.0 µmの範囲内の損失は主に表面反射によるものです。

N-BK7 Transmittance
Click to Enlarge

生データはこちらからダウンロードいただけます。


このページでご紹介しているレンズは、ほかの広帯域ARコーティング付きでもご提供しています。反射率のグラフは下記をご参照ください。

こちらの高性能の多層ARコーティングの平均反射率は、仕様波長範囲において0.5%未満(1面あたり)です(ただし-Dコーティングでは1.0%未満)。また、入射角0°~30°(NA 0.5)において優れた性能を発揮します。30°よりも大きな入射角でご使用になる場合は、45°の入射角で最適化されたカスタムコーティングをお勧めします。このコーティングの有効入射角は25°~52°です。下のグラフは、当シリーズ製品の標準的なコーティングの波長特性を示しています。広帯域ARコーティングの典型的な吸収率は0.25%ですが、この反射率のグラフには反映されていません。

N-BK7 AR Coating Curves
当社のARコーティングの詳細についてはこちらからご覧いただけます。

N-BK7 Index of Refraction
基板データの詳細はこちらからご覧いただけます。
データをダウンロードするには、この画像をクリックします。 厚肉レンズの公式では、平凸レンズの波長に依存した焦点距離を計算するために、対象波長でのN-BK7の屈折率を使います。

厚い球面レンズの焦点距離は、下記の厚肉レンズの公式を使って計算できます。 この式において、nl はレンズの屈折率、R1およびR2は、それぞれ表面1および2の曲率半径、dはレンズの中心の厚さです。

thick lens equation

平凸レンズの焦点距離を計算するために厚肉レンズの公式を使う場合、R1=∞かつR2=-Rとします。ここで、Rの前に付いているマイナス記号はレンズの公式を導く際に使用された決まりごとです。Rの値は下記の仕様表やレンズの図面に掲載されています。 これらを代入すると厚レンズの公式は下のようになります。

simple thick lens equation

このレンズの焦点距離は、第2(後方)主面(H")と、平凸レンズの曲面に入射されたコリメート光の集光点までの距離です。 厚肉レンズの主面の位置は、次の公式で計算できます。

principal plane equation one および Principal plane equation two

しかしながら、厚肉レンズの公式と同様に、H'はゼロと近似され、H"は次のように単純化されます。

Principal plane two simple

fbはマウント無しレンズの後方焦点距離です。これは、しばしばレンズの作動距離とも呼ばれます。マウント付きレンズでは、作動距離はネジ付き筐体の背面から測定されます。


Posted Comments:
sleduc  (posted 2017-12-15 15:10:54.887)
Good morning, We bought a LA1484-ML lens. The Radius of Curvature is 154,5mm. Can you tell me what is the tolerance of this radius? And more, do you have a precise measure of these lenses? Thank you. Simon Leduc
tfrisch  (posted 2017-12-15 02:01:11.0)
Hello, thank you for contacting Thorlabs. The radius-of-curvature tolerance will be ±1% like the focal length tolerance. We are able to measure the focal length of individual lenses. I will reach out to you with details about this service.

Ø12.7mm(Ø1/2インチ)N-BK7平凸レンズ、マウント付き、コーティング無し

Item #Optic
Diameter
Focal
Lengtha
DiopterbRadius of
Curvature
Center
Thickness
Edge
Thickness
Back Focal
Lengtha,c
Working
Distancea
HousingReference
Drawing
LA1540-MLeØ1/2"15.0 mm+66.67.7 mm5.1 mm1.8 mm11.6 mm8.8 mmSM05-Threaded
Mount
Plano-Convex Lens Drawing
LA1074-MLdØ1/2"20.0 mm+50.010.3 mm4.0 mm1.8 mm17.3 mm14.5 mm
LA1560-MLdØ1/2"25.0 mm+40.012.9 mm3.5 mm1.8 mm22.6 mm19.9 mm
LA1289-MLeØ1/2"30.0 mm+33.315.5 mm3.2 mm1.8 mm27.8 mm25.0 mm
LA1304-MLeØ1/2"40.0 mm+25.020.6 mm2.8 mm1.8 mm38.0 mm35.3 mm
LA1213-MLeØ1/2"50.0 mm+20.025.8 mm2.6 mm1.8 mm48.1 mm45.5 mm
LA1207-MLeØ1/2"100.0 mm+10.051.5 mm2.2 mm1.8 mm98.2 mm95.4 mm
  • 焦点距離の公差は±1%。後方焦点距離と作動距離の値は設計焦点距離での値です。
  • 焦点距離をメートル単位で表した時の逆数。
  • マウント無しレンズの仕様
  • 設計波長: 633 nm
  • 設計波長: 587.6 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA1540-ML Support Documentation
LA1540-MLØ1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 15.0 mm, Uncoated
¥4,746
3-5 Days
LA1074-ML Support Documentation
LA1074-MLØ1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 20.0 mm, Uncoated
¥4,679
3-5 Days
LA1560-ML Support Documentation
LA1560-MLØ1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 25.0 mm, Uncoated
¥4,507
3-5 Days
LA1289-ML Support Documentation
LA1289-MLCustomer Inspired! Ø1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 30.0 mm, Uncoated
¥4,473
3-5 Days
LA1304-ML Support Documentation
LA1304-MLØ1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 40.0 mm, Uncoated
¥4,406
3-5 Days
LA1213-ML Support Documentation
LA1213-MLØ1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 50.0 mm, Uncoated
¥4,371
3-5 Days
LA1207-ML Support Documentation
LA1207-MLCustomer Inspired! Ø1/2" N-BK7 Plano-Convex Lens, SM05-Threaded Mount, f = 100.0 mm, Uncoated
¥4,406
3-5 Days

Ø25.4 mm(Ø1インチ) N-BK7平凸レンズ、マウント付き、コーティング無し

Item #Optic
Diameter
Focal
Lengtha
DiopterbRadius of
Curvature
Center
Thickness
Edge
Thickness
Back Focal
Lengtha,c
Working
Distancea
HousingReference
Drawing
LA1951-MLdØ1"25.4 mm+39.413.1 mm11.7 mm1.8 mm17.6 mm13.8 mmSM1-Threaded
Mount
Plano-Convex Lens Drawing
LA1027-MLdØ1"35.0 mm+28.618.0 mm7.2 mm2.0 mm30.2 mm26.4 mm
LA1131-MLdØ1"50.0 mm+20.025.8 mm5.3 mm2.0 mm46.3 mm43.7 mm
LA1608-MLdØ1"75.0 mm+13.338.6 mm4.1 mm2.0 mm72.0 mm69.5 mm
LA1509-MLdØ1"100.0 mm+10.051.5 mm3.6 mm2.0 mm97.3 mm93.5 mm
LA1986-MLdØ1"125.0 mm+8.064.4 mm3.3 mm2.0 mm122.4 mm120.1 mm
LA1433-MLdØ1"150.0 mm+6.777.3 mm3.1 mm2.0 mm147.5 mm145.2 mm
LA1708-MLdØ1"200.0 mm+5.0103.0 mm2.8 mm2.0 mm197.5 mm195.4 mm
LA1461-MLdØ1"250.0 mm+4.0128.8 mm2.6 mm2.0 mm247.4 mm245.5 mm
LA1484-MLdØ1"300.0 mm+3.3154.5 mm2.5 mm2.0 mm297.3 mm295.5 mm
LA1172-MLdØ1"400.0 mm+2.5206.0 mm2.4 mm2.0 mm397.1 mm395.6 mm
LA1908-MLeØ1"500.0 mm+2.0257.5 mm2.3 mm2.0 mm496.8 mm493.0 mm
LA1978-MLeØ1"750.0 mm+1.3386.3 mm2.2 mm2.0 mm746.1 mm742.3 mm
LA1464-MLeØ1"1000.0 mm+1.0515.1 mm2.2 mm2.0 mm995.3 mm991.5 mm
LA1254-MLeØ1"1500.0 mm+0.7775.2 mm2.1 mm2.0 mm1498.6 mm1494.8 mm
LA1258-MLeØ1"2000.0 mm+0.51033.6 mm2.1 mm2.0 mm1998.6 mm1994.8 mm
LA1259-MLeØ1"2500.0 mm+0.41292.0 mm2.1 mm2.0 mm2498.6 mm2496.2 mm
  • 焦点距離の公差は±1%。後方焦点距離と作動距離の値は設計焦点距離での値です。
  • 焦点距離をメートル単位で表した時の逆数。
  • マウント無しレンズの仕様
  • 設計波長: 633 nm
  • 設計波長: 587.6 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA1951-ML Support Documentation
LA1951-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 25.4 mm, Uncoated
¥4,952
Today
LA1027-ML Support Documentation
LA1027-MLCustomer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 35.0 mm, Uncoated
¥4,849
Today
LA1131-ML Support Documentation
LA1131-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 50.0 mm, Uncoated
¥4,679
Today
LA1608-ML Support Documentation
LA1608-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 75.0 mm, Uncoated
¥4,610
Today
LA1509-ML Support Documentation
LA1509-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 100.0 mm, Uncoated
¥4,507
Today
LA1986-ML Support Documentation
LA1986-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 125.0 mm, Uncoated
¥4,507
3-5 Days
LA1433-ML Support Documentation
LA1433-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 150.0 mm, Uncoated
¥4,438
3-5 Days
LA1708-ML Support Documentation
LA1708-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 200.0 mm, Uncoated
¥4,406
3-5 Days
LA1461-ML Support Documentation
LA1461-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 250.0 mm, Uncoated
¥4,371
3-5 Days
LA1484-ML Support Documentation
LA1484-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 300.0 mm, Uncoated
¥4,371
3-5 Days
LA1172-ML Support Documentation
LA1172-MLØ1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 400.0 mm, Uncoated
¥4,371
3-5 Days
LA1908-ML Support Documentation
LA1908-MLCustomer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 500.0 mm, Uncoated
¥4,406
3-5 Days
LA1978-ML Support Documentation
LA1978-MLCustomer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 750.0 mm, Uncoated
¥4,406
3-5 Days
LA1464-ML Support Documentation
LA1464-MLCustomer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 1000.0 mm, Uncoated
¥4,371
3-5 Days
LA1254-ML Support Documentation
LA1254-MLNEW!Customer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 1500.0 mm, Uncoated
¥4,103
3-5 Days
LA1258-ML Support Documentation
LA1258-MLNEW!Customer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 2000.0 mm, Uncoated
¥4,103
3-5 Days
LA1259-ML Support Documentation
LA1259-MLNEW!Customer Inspired! Ø1" N-BK7 Plano-Convex Lens, SM1-Threaded Mount, f = 2500.0 mm, Uncoated
¥4,103
3-5 Days

Ø50.8 mm(Ø2インチ) N-BK7平凸レンズ、マウント付き、コーティング無し

Item #aOptic
Diameter
Focal LengthbDioptercRadius of CurvatureCenter ThicknessEdge ThicknessBack Focal Lengthb,dWorking DistancebHousingReference
Drawing
LA1145-MLØ2"75.0 mm+13.338.6 mm12.5 mm3.0 mm66.7 mm62.9 mmSM2-Threaded
Mount
Plano-Convex Lens Drawing
LA1050-MLØ2"100.0 mm+10.051.5 mm9.7 mm3.0 mm93.6 mm89.8 mm
LA1384-MLØ2"125.0 mm+8.064.4 mm8.2 mm3.0 mm119.6 mm115.8 mm
LA1417-MLØ2"150.0 mm+6.777.3 mm7.3 mm3.0 mm145.2 mm141.4 mm
LA1979-MLØ2"200.0 mm+5.0103.0 mm6.2 mm3.0 mm195.9 mm192.1 mm
LA1256-MLØ2"300.0 mm+3.3154.5 mm5.1 mm3.0 mm296.6 mm292.8 mm
LA1725-MLØ2"400.0 mm+2.5206.0 mm4.6 mm3.0 mm396.0 mm393.2 mm
LA1380-MLØ2"500.0 mm+2.0257.5 mm4.3 mm3.0 mm497.2 mm493.4 mm
LA1727-MLØ2"750.0 mm+1.3386.3 mm3.8 mm3.0 mm747.5 mm743.7mm
LA1779-MLØ2"1000.0 mm+1.0515.1 mm3.6 mm3.0 mm997.6 mm993.8 mm
  • 設計波長: 633 nm。
  • 焦点距離の公差は±1%。後方焦点距離と作動距離の値は設計焦点距離での値です。
  • 焦点距離をメートル単位で表した時の逆数。
  • マウント無しレンズの仕様。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LA1145-ML Support Documentation
LA1145-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 75.0 mm, Uncoated
¥9,117
3-5 Days
LA1050-ML Support Documentation
LA1050-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 100.0 mm, Uncoated
¥7,444
3-5 Days
LA1384-ML Support Documentation
LA1384-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 125.0 mm, Uncoated
¥7,410
3-5 Days
LA1417-ML Support Documentation
LA1417-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 150.0 mm, Uncoated
¥4,406
3-5 Days
LA1979-ML Support Documentation
LA1979-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 200.0 mm, Uncoated
¥7,034
3-5 Days
LA1256-ML Support Documentation
LA1256-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 300.0 mm, Uncoated
¥7,274
Today
LA1725-ML Support Documentation
LA1725-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 400.0 mm, Uncoated
¥7,307
3-5 Days
LA1380-ML Support Documentation
LA1380-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 500.0 mm, Uncoated
¥7,307
3-5 Days
LA1727-ML Support Documentation
LA1727-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 750.0 mm, Uncoated
¥8,980
3-5 Days
LA1779-ML Support Documentation
LA1779-MLCustomer Inspired! Ø2" N-BK7 Plano-Convex Lens, SM2-Threaded Mount, f = 1000.0 mm, Uncoated
¥8,980
3-5 Days
