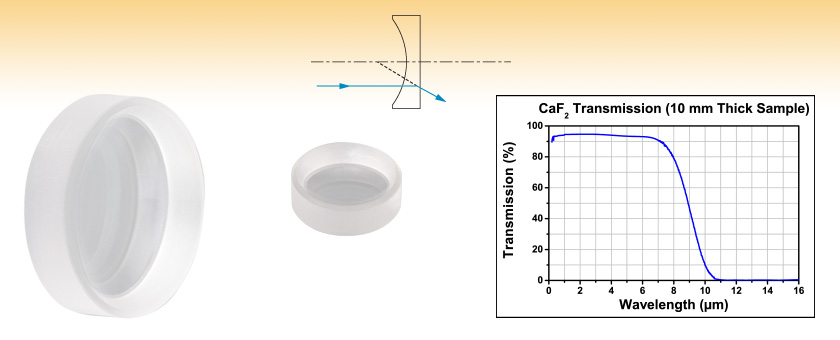

フッ化カルシウム(CaF2)平凹レンズ、コーティング無し


  • Uncoated Lenses
  • Choose from Ø1/2" or Ø1"
  • Ideal for use with Excimer Lasers

LC5269

(Ø1")

LC5919

(Ø1/2")

Related Items


Please Wait
Common Specifications
Substrate MaterialVacuum-Grade Calcium Fluoridea
Wavelength Range (Uncoated)b0.18 - 8.0 μm
Diameters Available1/2" or 1"
Diameter Tolerance+0.00/-0.10 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality40-20 (Scratch-Dig)
Surface Flatness (Plano Side)λ/2
Spherical Surface Power
(Concave Side)c
3λ/2
Surface Irregularity
(Peak to Valley)
λ/2
Centration≤3 arcmin
Clear Aperture> 90% of Diameter
Design Wavelength588 nm
  • リンクをクリックすると基板の仕様をご覧いただけます。
  • 上記のレンズは、2~5 µm範囲のARコーティング付きでもご用意しています。
  • Spherical Surface Power(球面度)は、平面光学素子に対する表面平面度(Surface Flatness)と同様の指標で、曲率を有する光学素子の表面と校正された基準値との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に"surface fit”とも表記されます。
Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。 また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。
Optic Cleaning Tutorial

特長

  • 真空グレードのフッ化カルシウム(CaF2)基板、コーティング無し
  • Ø12.7 mm(Ø1/2インチ)またはØ25.4 mm(Ø1インチ)バージョンから選択可能
  • 焦点距離: -18.0~-500.0 mm

当社のØ12.7 mm(Ø1/2インチ)およびØ25.4 mm(Ø1インチ)のフッ化カルシウム(CaF2)平凹レンズは、0.18~8.0 μmの波長にわたり高い透過率を有しています。フッ化カルシウム(CaF2) は、一般的に赤外域およびUV域スペクトル範囲で高い透過率を必要とする用途に使用されています。レーザの損傷閾値が極めて高いので、エキシマレーザとのご使用に適しています。フッ化カルシウム(CaF2)は、180 nm~8.0 μmの波長範囲で1.35~1.51の低い屈折率を示します。また、この材質は化学的に不活性なので、フッ化バリウム(BaF2)、フッ化マグネシウム(MgF2)、フッ化リチウムと比べて優れた硬度を有しています。

他の平凹レンズ同様、これらのレンズは負の焦点距離を有しているため、コリメート光を発散させる用途にお使いいただけます。この場合、球面収差を最小にする ためにはレンズの曲面を光源に向ける必要があります。また、光学系で他のレンズの球面収差を補正する用途にもお使いいただけます。

Optical Coatings and Substrates
Lens Tutorial
Selection Guide
Other MIR Lenses
Transmission of Uncoated CaF2
Click to Enlarge

生データはこちらからダウンロードしていただけます。

レンズ全透過率(フッ化カルシウム(CaF2)基板、コーティング無し)

下表はARコーティング無しの場合の0.18 ~8.0 μm範囲における透過率の理論近似値です。この波長範囲における透過率測定値はこちらをクリックするとExcel形式のファイルをダウンロードできます。

Wavelength (μm)Total Transmission
0.20.910
0.40.929
0.60.935
0.80.937
1.00.938
1.20.938
1.40.938
1.60.938
1.80.939
2.00.939
Wavelength
(μm)
Total Transmission
2.20.939
2.40.939
2.60.940
2.80.940
3.00.940
3.20.941
3.40.941
3.60.941
3.80.942
4.00.942
Wavelength
(μm)
Total Transmission
4.20.943
4.40.943
4.60.943
4.80.944
5.00.945
5.20.945
5.40.945
5.60.946
5.80.946
6.00.947
Wavelength
(μm)
Total Transmission
6.20.947
6.40.947
6.60.948
6.80.949
7.00.949
7.20.948
7.40.947
7.60.946
7.80.945
8.00.944

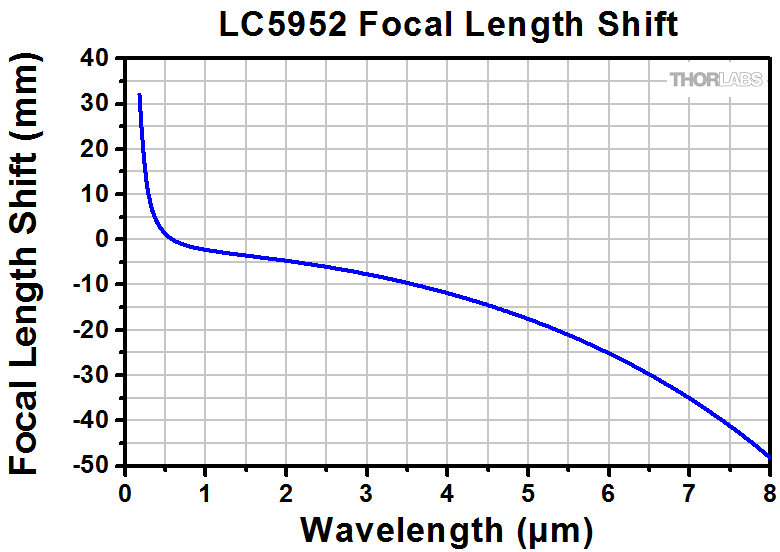

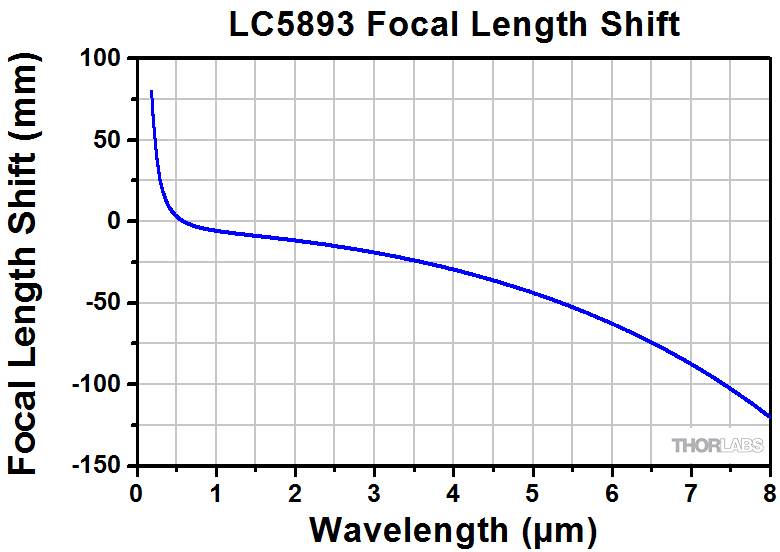

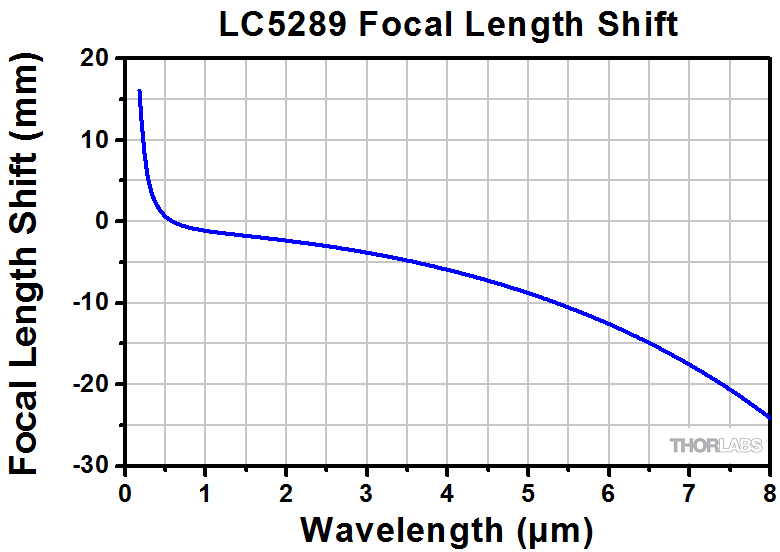

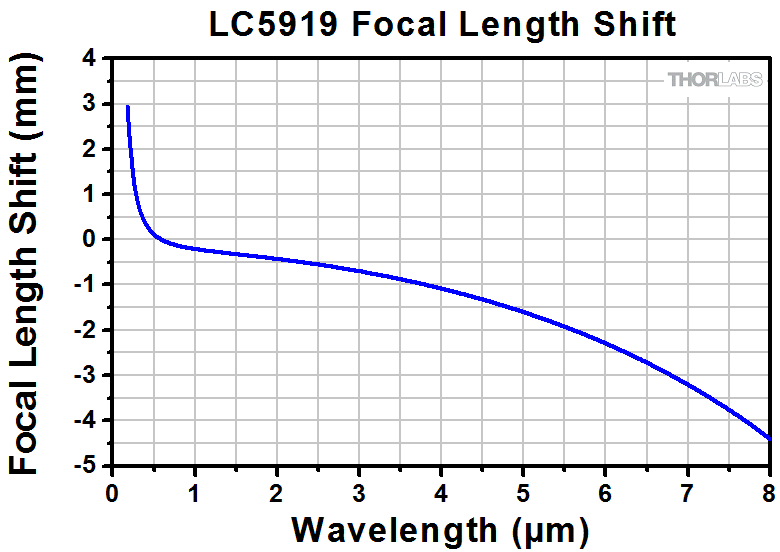

波長に依存する焦点距離の変化

レンズの近軸焦点距離は波長に依存しています。 レンズの仕様表では、焦点距離は設計波長における値が示されます(設計波長588 µmでの焦点距離)。フッ化カルシウム(CaF2)は0.18~8.0 μmの波長範囲で高い透過率を示すため、他の一般的な波長帯にもご使用いただけます。下記をクリックすると、0.18~8.0 μmの波長範囲内の理論的計算による焦点距離の変化をご覧いただけます。

Ø12.7 mm(Ø1/2インチ)平凹レンズ

Item #LC5919LC5749
Focal Length @ 588 nm-18.0 mm-25.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataData

Ø25.4 mm(Ø1インチ)平凹レンズ

Item #LC5269LC5401LC5289LC5952LC5893
Focal Length @ 588 nm-40.0 mm-75.0 mm-100.0 mm-200.0 mm-500.0 mm
Focal Length Shift
(Click for Details)
Raw Data
(Click to Download)
DataDataDataDataData
CXY1 in 30 mm Cage System
Click to Enlarge

30 mmケージシステムに取付けられた、移動マウントCXY1および
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge

XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge

固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge

移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø5 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø5 mm to Ø10 mm
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes, Optional SM05RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY130 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes, Optional SM1RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes, Optional SM2RRC Retaining Ring for High-Curvature Lenses
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CLH160C/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CSCL60C/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics



曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm~Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)Ø25.4 mm(Ø1インチ)Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズコンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。


Posted Comments:
matsuura  (posted 2016-07-06 17:38:13.217)
Laser beam size:2.0mm-φ2.5mm Pules energy:>100μJ Pules Wide:>50ps Wavelength :266nm Can use this Products?
tcohen  (posted 2012-03-08 14:40:00.0)
Response from Tim at Thorlabs: Thank you for your feedback. CaF2 has very low birefringence and CaF2 lenses are typically cut in a way to minimize it. I am looking into the exact orientation and will update you with the information as soon as I have it.
cfho  (posted 2012-03-07 05:16:39.0)
Dear sir Do you have the information about the crystal orientation of caf2 lens reference to the optical axis thank you very much Best regards, ho cheng-fang

フッ化カルシウム(CaF2)平凹レンズ、Ø12.7 mm(Ø1/2インチ)、コーティング無し

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LC5919d1/2" (12.7 mm)-18.0 mm-55.6-7.8 mm2.0 mm5.3 mm-19.4 mmPlano-Concave Lens Drawing
LC5749e1/2" (12.7 mm)-25.0 mm-40.0-10.8 mm2.5 mm4.6 mm-26.7 mm
  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定。
  • 設計波長588 nmで測定。
  • 推奨固定マウント: LMR05/M & SM05L03
  • 推奨固定マウント: LMR05/M
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC5919 Support Documentation
LC5919Ø1/2" CaF2 Plano-Concave Lens, f = -18.0 mm, Uncoated
¥18,301
3-5 Days
LC5749 Support Documentation
LC5749Ø1/2" CaF2 Plano-Concave Lens, f = -25.0 mm, Uncoated
¥17,073
3-5 Days

フッ化カルシウム(CaF2)平凹レンズ、Ø25.4 mm(Ø1インチ)、コーティング無し

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthcReference
Drawing
LC5269d1" (25.4 mm)-40.0 mm-25.0-17.4 mm2.0 mm7.3 mm-41.4 mmPlano-Concave Lens Drawing
LC5401e1" (25.4 mm)-75.0 mm-13.3-32.5 mm2.5 mm5.1 mm-76.7 mm
LC5289e1" (25.4 mm)-100.0 mm-10.0-43.4 mm3.0 mm4.8 mm-102.1 mm
LC5952e1" (25.4 mm)-200.0 mm-5.0-86.8 mm3.5 mm4.5 mm-202.4 mm
LC5893e1" (25.4 mm)-500.0 mm-2.0-216.9 mm4.0 mm4.5 mm-502.8 mm
  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
  • 設計波長588 nmで測定
  • 推奨固定マウント: LMR1/M& SM1L05
  • 推奨固定マウント: LMR1/M
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC5269 Support Documentation
LC5269Ø1" CaF2 Plano-Concave Lens, f = -40.0 mm, Uncoated
¥25,130
Today
LC5401 Support Documentation
LC5401Ø1" CaF2 Plano-Concave Lens, f = -75.0 mm, Uncoated
¥23,764
Today
LC5289 Support Documentation
LC5289Ø1" CaF2 Plano-Concave Lens, f = -100.0 mm, Uncoated
¥23,218
Today
LC5952 Support Documentation
LC5952Ø1" CaF2 Plano-Concave Lens, f = -200.0 mm, Uncoated
¥22,263
3-5 Days
LC5893 Support Documentation
LC5893Ø1" CaF2 Plano-Concave Lens, f = -500.0 mm, Uncoated
¥21,717
3-5 Days
