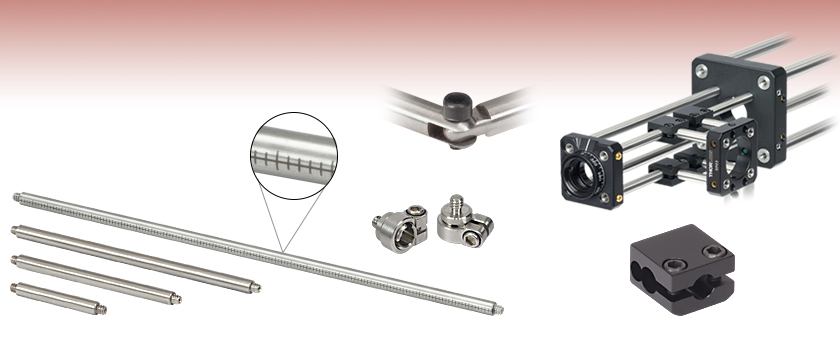

16 mmケージシステム用コンストラクションロッド


  • Building Blocks for 16 mm Cage System
  • Ø4 mm Precision-Machined Stainless Steel Rods
  • Ideal for Complex Optical Structures

SRSCA

Rod Adapter

SR1

S1A

Cross Coupler

Application Idea

For Details, See the Construction Tab Below

S3A

Swivel Connector

SR6E

SR3

SR2

Related Items


Please Wait

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、複雑なオプトメカニクスシステムを構築するのに便利です。また、その構成部品は、信頼性の高い精密機械加工が施されています。こちらのページでは16 mmケージシステム用のアセンブリロッドがご覧いただけます。30 mmおよび60 mmケージシステム用についてはERシリーズコンストラクションロッドのページをご覧ください。 これらのケージシステムの規格の詳細については、「ケージシステム概要」タブをご参照下さい。

アセンブリロッド
精密研磨済みのケージアセンブリロッドは、光学系を構築するための基本的な構成部品です。これらのロッドは、ケージアセンブリープレート用の精密ガイドとしてよく使用されています。16 mmケージシステム用のロッドの径は4 mmです。各ロッドの両端には、取り外し可能な止めネジ(#4-40)が付いており、ロッドの連結が可能です。当社のケージプレートレンズチューブと併せて使用すれば、無数のシステムパターンの構築が可能となります。ケージシステム構築に関するさらに詳しい説明は「コンストラクション」タブをご覧ください。

目盛が刻印されているケージロッドも長さ101.6 mmと152.4 mmでご用意しております。目盛はケージロッドの全長に1 mm単位で刻まれています。

ケージロッド用カプラとアダプタ
16 mmケージシステム用ロッドアダプタを使用するとケージアセンブリへの部品の取り付け、取り外しが容易になります。ケージロッド用アダプタSRSCAを用いると、2つの#4-40内ネジ付きコンポーネントを、Ø4 mmSRシリーズロッドを介して接続することが可能になります。ケージロッド用カプラS1Aは、ロッドを90°の角度で接続する際に使用します。

スイベル式コネクタ
スイベル式コネクタS3Aによってケージアセンブリを任意の角度で接続することができます。これらの製品はステンレススチール製で、非常に頑丈な構造が構築可能です。

SRSCA 1D Construction
Click to Enlarge

SRSCAを使用した1次元構築

ケージロッドアダプタ

SRシリーズロッドアダプタSRSCAは2本のSRシリーズロッドの端を結合します。片端にはØ4 mmのSRシリーズロッドに対応する内孔があります。2本のロッドを結合するには1本目のロッドの端をSRSCAに差し込み、ロック用止めネジで位置固定します。SRSCAのもう一方の端を2本目のロッドにねじ込みます(右の写真参照)。

ケージシステムを使用した3次元構築

ER90 3D Construction
直角ロッドER90C
スペーサーロッドER90L

アセンブリロッドはケージシステムを複雑な多次元構造に構築するのに不可欠な部品です。

30 mmならびに60 mmケージシステムでは、直角ロッドER90Cにより、ロッドの90°接続が可能です(左の写真参照)。30 mmケージシステム用スペーサーロッドER90Aと60 mmケージシステム用スペーサーロッドER90Lを使用すると30 mmまたは60 mmの中心間隔が確保されます。一方で、ケージキューブを使用することにより剛性の高い90°接続が実現します。

C3A 3D Construction
Click to Enlarge

スイベル式コネクターロッドC3A

当社のスイベル式コネクタは固定前にあらゆる角度に構成可能です。コネクタC3Aは30 mmならびに60 mmケージシステム用で、右の写真でご覧いただけます。当社では16 mmケージシステム用にコネクタS3Aもご用意しております。

複雑なオプトメカニクスケージアセンブリを構築する際、1つのケージサブシステムを別のサブシステムに結合する場合があります。16 mmケージシステム用クロスカプラS1A、30 mmならびに60 mmケージシステム用クロスカプラC1A 、そして180°可動スイベル式カプラC2Aによってあらゆる構成が実現可能です。

ERSCB 3D Construction
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
ERSCB-P41ロッドアダプタ、ERシリーズØ6 mmロッド用、4個入り
ST1XY-S1XY移動マウント、マイクロメーターアクチュエータ付き(インチ規格)
C4W130 mmケージシステムキューブ
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
View Metric Product List
型番数量Description
Metric Product List
ERSCB-P41ロッドアダプタ、ERシリーズØ6 mmロッド用、4個入り
ST1XY-S/M1XY移動マウント、マイクロメーターアクチュエータ付き(ミリ規格)
C4W130 mmケージシステムキューブ
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
マウントST1XY-S(/M)とケージキューブC4Wの接続に使用されているアダプタERSCB

SRシリーズロッドアダプタSRSCAは16 mmケージシステム、ERシリーズロッドアダプタERSCBは30 mmならびに60 mmケージシステムの3次元構築にも便利です。2つの内ネジ付きケージ部品をSR(SRSCA)またはER(ERSCB)シリーズロッドで接続する際に使用すると、部品をセットアップに簡単に取り付け・取り外しできます。左の例では、4つのアダプタERSCBとERシリーズロッドを使用して30 mmケージキューブをマイクロメーターアクチュエータ付きXY移動マウントST1XY-S(/M)に接続しています。4本のケージロッドは直接ケージキューブの4つの穴にねじ込まれています。ケージロッドのもう一方の端が内ネジ付きのため、移動マウントには直接ねじ込むことはできません。代わりにアダプタERSCBのネジ付きの端を移動マウントST1XY-S(/M)に使用しています。アダプタのもう一方の端にはケージロッドが差し込まれ、止めネジ(セットスクリュ)で固定されています。

使用例

こちらに記載のケージアセンブリ部品は16 mm、30 mmおよび60 mmケージシステムの結合にご使用いただけます。下の表は右下のセットアップを構築する際の部品を記載しています(ミリ規格は右側の表)。

型番数量Description
Imperial Product List
SRM05116 mmケージシステム用回転マウント、 Ø12 mm~Ø12.7mm光学素子用
SR14Ø4 mm ケージアセンブリロッド、長さ 25.4 mm
SR44Ø4 mm ケージアセンブリロッド、長さ 101.6 mm
S1A416mmケージロッドクロスカプラ
SP03116 mm開口付き 16 mmケージシステム用ケージプレート
SP051ケージプレートアダプタ、30 mm-16 mm (インチ規格)
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
TR61Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ6インチ(インチ規格)
型番数量Description
Metric Product List
SRM05116 mmケージシステム用回転マウント、 Ø12 mm~Ø12.7mm光学素子用
SR14Ø4 mm ケージアセンブリロッド、長さ 25.4 mm
SR44Ø4 mm ケージアセンブリロッド、長さ 101.6 mm
S1A416mmケージロッドクロスカプラ
SP03116 mm開口付き 16 mmケージシステム用ケージプレート
SP05/M1ケージプレートアダプタ、30 mm-16 mm (ミリ規格)
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
TR150/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ150 mm(ミリ規格)

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるよう、フレキシビリティを有したアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
標準ケージシステムの寸法
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.8")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 ケージシステムにはSRシリーズケージロッド、30 や60 ケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページ をご参照ください。

Posted Comments:
Mark Gyamfi  (posted 2021-07-01 07:37:28.55)
Would it be possible to get the 16mm cage rods engraved similar to the 30mm rods?
YLohia  (posted 2021-07-01 10:30:26.0)
Thank you for contacting Thorlabs. Custom products can be requested by emailing your local Thorlabs Tech Support team (in your case, europe@thorlabs.com). We will discuss the possibility of offering this directly.
Lee Aspitarte  (posted 2019-11-04 19:06:35.48)
Hi, I would be interested in the completely non-magnetic cage rods that besembeson mentioned could be possibly manufactured in a previous comment.
llamb  (posted 2019-11-05 05:02:53.0)
Thank you for contacting Thorlabs. I will reach out to you directly to discuss this possibility.
pmintun  (posted 2014-10-21 11:07:56.42)
Are the cage systems constructed out of nonmagnetic materials?
besembeson  (posted 2014-10-23 10:14:18.0)
Response from Bweh: These are made from 303 stainless steel and aluminum (S1A) so they are technically non-magnetic. The ER rods show very weak magnetism after the machining process though. If you desire completely non-magnetic rods, I can look into this for you.

SRシリーズ アセンブリロッド、16 mmケージシステム用

  • コンパクトな16 mmケージシステム用
  • 長さ6.4 mm~203.2 mmから選択可能
  • Ø4 mmの精密機械加工ステンレススチール製ロッド
  • 両端に取外し可能な#4-40止めネジ(セットスクリュ)
  • 長さ12.7 mm~101.6 mmの製品は4個入りパックでもご提供

この16 mmケージシステム用ロッドは、ステンレススチール製で当社のミニシリーズの部品と使用できるように設計されています。ケージロッドの両端にある#4-40のネジは取り外し可能で、 取外し後には#4-40 のタップ穴が開いた状態となります。このような構造であるため、複数のケージロッドを端部でつなげることができます。

交換用の止めネジも50個入りパックでご用意しております。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SR025 Support Documentation
SR025Customer Inspired!  Ø4 mm ケージアセンブリロッド、長さ 6.4 mm
¥893
Today
SR05 Support Documentation
SR05Ø4 mm ケージアセンブリロッド、長さ 12.7 mm
¥816
Today
SR05-P4 Support Documentation
SR05-P4Ø4 mmケージアセンブリーロッド、長さ 12.7 mm、4個入り
¥3,101
Today
SR1 Support Documentation
SR1Ø4 mm ケージアセンブリロッド、長さ 25.4 mm
¥893
Today
SR1-P4 Support Documentation
SR1-P4Ø4 mmケージアセンブリーロッド、長さ 25.4 mm、4個入り
¥3,394
Today
SR1.5 Support Documentation
SR1.5Ø4 mm ケージアセンブリロッド、長さ 38.1 mm
¥965
5-8 Days
SR1.5-P4 Support Documentation
SR1.5-P4Ø4 mmケージアセンブリーロッド、長さ 38.1 mm、4個入り
¥3,662
Today
SR2 Support Documentation
SR2Ø4 mm ケージアセンブリロッド、長さ 50.8 mm
¥1,041
Today
SR2-P4 Support Documentation
SR2-P4Ø4 mmケージアセンブリーロッド、長さ 50.8 mm、4個入り
¥3,957
Today
SR3 Support Documentation
SR3Ø4 mm ケージアセンブリロッド、長さ 76.2 mm
¥1,112
Today
SR3-P4 Support Documentation
SR3-P4Ø4 mmケージアセンブリーロッド、長さ 76.2 mm、4個入り
¥4,224
Today
SR4 Support Documentation
SR4Ø4 mm ケージアセンブリロッド、長さ 101.6 mm
¥1,190
Today
SR4-P4 Support Documentation
SR4-P4Ø4 mmケージアセンブリーロッド、長さ 101.6 mm、4個入り
¥4,516
Today
SR6 Support Documentation
SR6Ø4 mm ケージアセンブリロッド、長さ 152.4 mm
¥1,336
Today
SR8 Support Documentation
SR8Ø4 mm ケージアセンブリロッド、長さ 203.2 mm
¥1,716
Today

目盛付きSRシリーズアセンブリロッド、16 mmケージシステム用

  • 精密調整用の刻印目盛(1 mm単位)
  • 当社のコンパクトな16 mmケージシステムに対応
  • 長さ(2種類ご用意):101.6 mm、152.4 mm
  • Ø4 mmの精密研磨されたステンレススチール製ロッド
  • 両端に取り外し可能な#4-40止めネジ(セットスクリュ)付き

こちらの目盛付きSRシリーズアセンブリロッドは、上記の長さ101.6 mmと152.4 mmのSRシリーズアセンブリロッドと同様ですが、側面に刻印目盛が付いています。ロッドの全長に渡り、短い目盛が1 mm単位、長い目盛が5 mm単位で刻まれています。目盛付きのロッドは、特に複数のコンポーネントやケージシステムが組み込まれた複雑なセットアップにおける調整を容易にします。長さのカスタマイズをご希望の場合は当社までお問い合わせください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SR4E Support Documentation
SR4ENEW!Ø4 mmケージアセンブリロッド、長さ101.6 mm
¥2,210
5-8 Days
SR6E Support Documentation
SR6ENEW!Ø4 mmケージアセンブリロッド、長さ152.4 mm
¥2,210
5-8 Days

SR シリーズ ロッド用アダプタ、16 mmケージシステム用

  • Ø4 mm SRシリーズのロッドを挿入可能
  • #4-40ネジおよび#2-56ロック用止めネジが付属
  • ケージアセンブリへの部品の追加や取り外し作業が容易
  • 4個入りパックでもご提供

SRSCAはネジアダプタで、ケージアセンブリへの部品の取付けや取り外しの際のケージアセンブリの解体が容易になります。このアダプタの一方の端には内穴があり、内ネジ付きのØ4 mm SRシリーズロッドが挿入できます。このアダプタ内にロッドを位置決めした後に、#2-56ロック用止めネジのついた取付けネジ付きカラーを使って、ロッドを固定します。アダプタの反対側には#4-40の外ネジがあり、それは他のSRシリーズのロッドや#4-40の内ネジ付きケージ部品にネジ締めできます。

下の写真にもあるようにSRSCAは、Ø4 mm SRシリーズケージロッドで2つの#4-40内ネジ付きケージシステム部品をつなぐ際に便利です。

View Imperial Product List
型番数量Description
SC6W116 mmケージキューブ
SRSCA-P41ロッドアダプタ、SRシリーズØ4 mmロッド用、4個入り
SR3-P42Ø4 mmケージアセンブリーロッド、長さ 76.2 mm、4個入り
KCB051直角キネマティックミラーマウント、16 mmケージシステム&SM05対応、#4-40&#8-32取付け穴(インチ規格)
|
View Metric Product List
型番数量Description
SC6W116 mmケージキューブ
SRSCA-P41ロッドアダプタ、SRシリーズØ4 mmロッド用、4個入り
SR3-P42Ø4 mmケージアセンブリーロッド、長さ 76.2 mm、4個入り
KCB05/M1直角キネマティックミラーマウント、16 mmケージシステム&SM05対応、M3&M4取付け穴(ミリ規格)

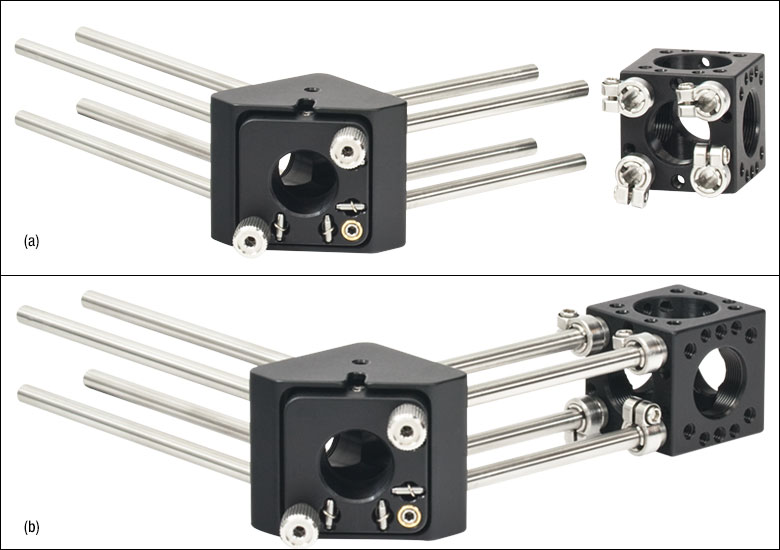

この画像のように、SRシリーズケージロッドを16 mmケージシステム用直角キネマティックケージマウントKCB05に直接挿入します。その後に4つのアダプタSRSCAを、6面にタップ穴の付いた16 mmケージシステム用キューブSC6Wにネジ締めします。組み立てを完了するには、アダプタSRSCAの内穴にØ4 mm SRシリーズのロッドを挿入し、#2-56ロック用止めネジで締め付けます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SRSCA Support Documentation
SRSCASRシリーズ Ø4mmロッド用ロッドアダプタ
¥2,088
5-8 Days
SRSCA-P4 Support Documentation
SRSCA-P4Customer Inspired! ロッドアダプタ、SRシリーズØ4 mmロッド用、4個入り
¥7,935
Today

SRシリーズ ロッド用クロスカプラ、16 mmケージシステム用

  • SRシリーズのØ4 mmのロッドを90°の角度で接続
  • 2 mm六角ネジ2つで確実に保持
  • フレクシャ機構のクランプ

クロスカプラS1Aは、SRシリーズのケージシステムで使用されるØ4 mmロッド用に設計されています。このカプラによって、クランプを貫通しているSR ロッドに対し、もう1本のSRロッドを90°で接続することができます。キャップスクリュを2つ使って、フレクシャ機構によって両方のケージロッドを保持 して、ロッドの位置をしっかりと固定します。右の画像にもあるように(詳細は「コンストラクション」タブ参照)、S1Aは、当社の16 mmケージシステムの3次元ケージ構造の構築に適しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
S1A Support Documentation
S1A16mmケージロッドクロスカプラ
¥1,786
Today

SRシリーズ スイベル式コネクタ、16 mmケージシステム用

  • 180°の旋回
  • 垂直に近い角度での用途に使用可能
  • 固定可能な設計により剛性が向上
  • Ø4 mmの精密機械加工が施されたステンレススチール製
  • #2-56六角穴付き固定ネジ

このスイベル式コネクタS3Aを使うと、16 mm SRシリーズ用のケージアセンブリを±90° までの角度で接続します。ステンレススチール製で固定式のカプラを使用するので、非常に剛性に優れた構造となっています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
S3A Support Documentation
S3ASRシリーズ スイベル式コネクタ、4個セット
¥8,061
5-8 Days
