偏波保持サーキュレーター

Non-Reciprocating, Unidirectional Operation
Center Wavelengths: 1064 nm, 1310 nm, or 1550 nm
Polarization-Maintaining Fiber Available with Bare Fiber,
FC/PC Connectors, or FC/APC Connectors
Fast Axis Blocking

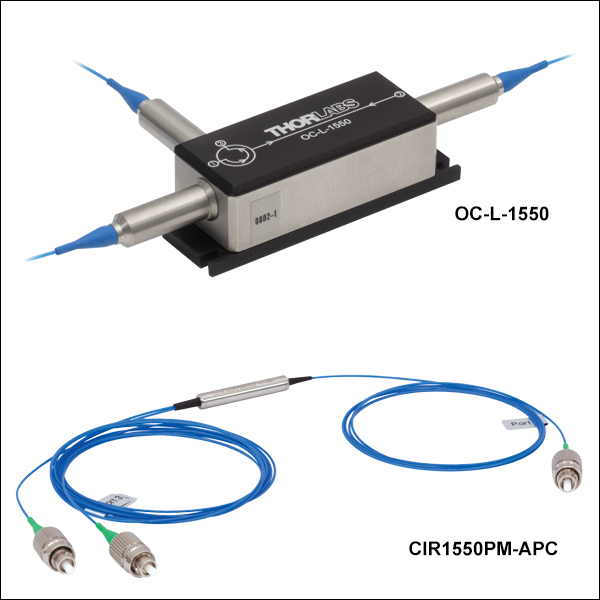

OC-L-1550

CIR1310PM-FC

Port 2

Port 1

Port 3

Circulator

Please Wait

概要
仕様
Feedback

Selection Guide for Circulators
SM Circulators
1310 nm SM Circulator for OCT
PM Circulators

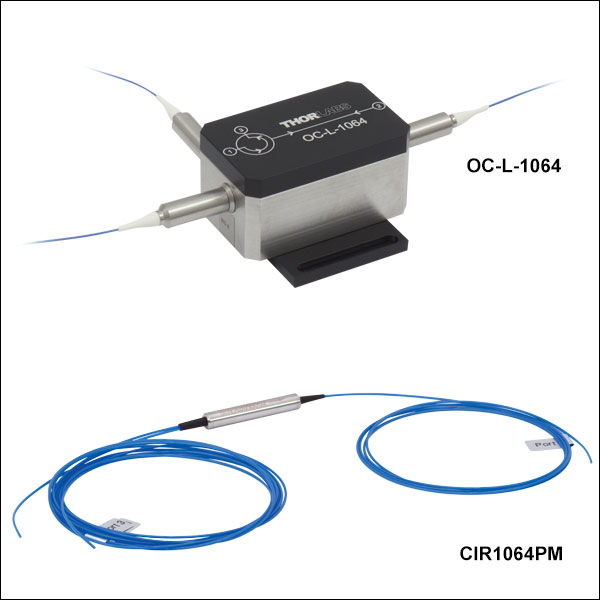

1064 nm High Power Circulator
1550 nm High Power Circulator

特長

コンパクトなインラインパッケージ
光軸はエポキシフリー
1064 nmおよび1550 nmにはハイパワータイプもあり

用途

アド&ドロップマルチプレクサ
ファイバーセンサ
双方向励起
双方向信号伝送システム
インライン色分散補償デバイスの結合

Click to Enlarge

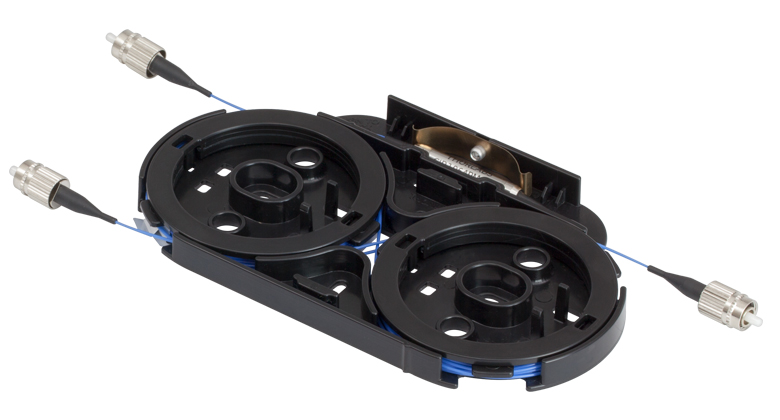

光ファイバ部品用トレイBFCTに取り付けられたPMファイバーサーキュレータ

偏波保持(PM)光サーキュレータは、非往復式、1方向型デバイスで3つのポートを有する部品で、数多くの用途、幅広い光学システムで使用されています。当社のPM光サーキュレータの中心波長は、1064 nm、1310 nm(Oバンド)、1550 nm(Cバンド)をご用意しています。このサーキュレータはファスト軸がブロックされ、スロー軸に入射した光に対して動作するよう設計されています。また、コネクタ無し、 FC/PCコネクタ付き、FC/APCコネクタ付きのバージョンからお選びいただけます。当社では、シングルモード(SM)光サーキュレータもご用意しています。

Circulator as an Add/Drop

FBGを使ってDWDMシステムから光チャンネルをドロップするサーキュレータ

光サーキュレータは電子サーキュレータと類似しており、両者は似た機能を持っています。光サーキュレータには3つのポートがあり、光は1方向にしか進みません。ポート1から入った信号はポート2から出ていき、ポート2から入った信号はポート3から出ていきますが、いずれの場合も損失は最小限です。ポート2から入った光の損失はポート1で大きく、ポート3で入った光の損失はポート2や1で大きくなります。光サーキュレータは非往復式の光学素子です。つまりこのデバイスを通ることで起きる光の特性の変化は、逆方向に光が進む時に再現されないということです。

アイソレーションが高く、挿入損失が低いので、光学サーキュレータは、アド&ドロップマルチプレクサ、双方向励起や色分散補償デバイスとして最先端の通信システムに幅広く使われています。

左の図では、ファイバーブラッググレーティング(FBG)を用いてDWDMシステムから光チャンネルをドロップさせる用途でサーキュレータを使っている様子を図解しています。入力用のDWDMチャンネルは、デバイスのポート1に結合入力されて、FBGデバイスはポート2に接続されています。この単一波長がFBGで反射され、サーキュレータのポート2に再び、ポート3から出力します。残りの信号はFBGを通り過ぎて出力されます。

サーキュレータは、双方向から入力する光信号をそれぞれ異なる2つの光ファイバに送ることができます。サーキュレータがファイバの両端にある状態で各サーキュレータは、1つの方向に向けては信号を1つ追加し、もう1つの方向に向けては信号を取り除く役割を果たします。右記の例をご参照ください。

カスタム仕様の波長やコネクタのオプションについては、当社までご相談ください。

Item #	CIR1064PM^a	CIR1310PM^a	CIR1550PM^a	OC-L-1064	OC-L-1550
Optical Specifications
Wavelength Range	1059 - 1069 nm	1280 – 1340 nm	1520 - 1580 nm	1053 – 1075 nm	1530 – 1570 nm
Insertion Loss	≤2.1 dB	≤0.9 dB	≤0.9 dB	1.3 – 1.9 dB	0.9 – 1.3 dB
Isolation^b	≥25 dB	≥40 dB	≥40 dB	30 dB	32 dB
Directivity (1-3)	≥50 dB	≥50 dB	≥50 dB	40 dB	50 dB
Polarization Extinction Ratio	≥20 dB	≥22 dB	≥22 dB	> 20 dB	> 20 dB
Return Loss	≥50 dB	≥50 dB	≥50 dB	50 dB	55 db
Damage Threshold	300 mW	300 mW	300 mW	3 W	5 W
Mechanical Specifications
Package Dimensions	Ø5.5 mm x 35 mm			32.6 x 44.5 x 63.5 mm^c	17.8 x 25.1 x 60.3 mm^c
Fiber	SM98-PS-U25D	SM13-PS-U25D	SM15-PS-U25D	PM980-XP PANDA-Style PM Fiber, Hytrel^®d Loose Tube, Light in Slow Axis	PM1550-XP PANDA-Style PM Fiber, Hytrel^® Loose Tube, Light in Slow Axis
Length	1.0 +0.075/-0.0 m			1.2 ± 0.2 m	1.2 ± 0.2 m
Operating Temperature	-5 to 70 °C			10 to 50 °C	10 to 50 °C
Storage Temperature	-40 to 85 °C			-10 to 65 °C	-20 to 70 °C
Operating Relative Humidity	20% - 80%
Storage Relative Humidity	20% - 80%

コネクタ無しの場合の仕様
内部のアイソレーション(コネクタ付きファイバが適合している場合)
寸法にはコリメータとピグテールは含まれません。詳細は資料の赤いアイコンをクリックの上、各製品の概略図をご参照ください。
Hytrel^®はDuPont Polymers社の登録商標です。

Posted Comments:

user (posted 2024-12-04 10:14:44.3)

Hello, My company is interested in exploring fiber optic PM circulators in the visible wavelengths, has Thorlabs performed any product development on this in the past?

Jennifer Lee (posted 2024-07-31 09:15:51.313)

Hi, do you have any magnetic field data on your circulators? We are curious for using these circulators in a magnetically sensitive application and are wondering if it is feasible either as-is or with magnetic shielding. Thanks! Jen

jpolaris (posted 2024-08-07 07:05:28.0)

Thank you for contacting Thorlabs. These polarization-maintaining circulators rely on the Faraday effect to function, and thus would be sensitive to a magnetic environment. If you intend on placing these in a magnetic field, be sure to use adequate magnetic shielding.

Petros Gasparyan (posted 2023-09-09 16:53:00.853)

Dear responsible person. I have a CIR1550PM-FC - PM circulator. My question is the following. If I polish my circulator connector with a D50-FC/APC polishing disc, can it be equivalent to the CIR1550PM-APC - PM circulator. Thank you in advance.

cdolbashian (posted 2023-09-25 09:59:22.0)

Thank you for reaching out to us Petros. Unfortunately, while this makes sense in theory to convert PC->APC, the distinction between these connectors is not a simple difference of the angle, but also a difference in overall length. In this sense, the method you describe would not quite work as intended.

user (posted 2021-05-27 16:57:54.18)

I see the damage threshold listed as 300mW or 3W for options that cover 1053nm. I assume this is for CW light. For applications with pulsed light, is the damage threshold for peak power any higher (i.e. a few hundred watts)?

cdolbashian (posted 2021-06-25 08:33:20.0)

Thank you for reaching out to us at Thorlabs! The damage threshold and a description of the damage mechanisms at the air-glass interface of a fiber can be found in the "Damage threshold" tab on each individual, non-connectorized, fiber product page. If we have pulse data, we will list it there, although it is usually tested with a 10ns pulse laser. I have contacted you directly regarding your specific inquiry.

Alexander Dräbenstedt (posted 2021-03-09 12:11:57.913)

Hello, do these PM-fiber circulators support both polarization directions? Can they be called a "polarization insensitive circulator"? Or do they, for instance, only transmit "slow axis polarization" from port 1 to port 2? Thanks.

asundararaj (posted 2021-03-09 04:26:45.0)

Thank you for contacting Thorlabs. The PM fiber circulators are fast axis blocking and will only support light aligned to the slow axis. For polarization insensitive circulators, we offer the Single Mode fiber circulators, which can then be polarized using a fiber polarization controller if your application requires a polarized output.

Yanjing Zhao (posted 2020-10-14 08:05:55.603)

Would you please give me the datasheet of the OC-L-1550 which includes the insertion loss, isolation, etc.?

YLohia (posted 2020-10-14 11:28:10.0)

Thank you for contacting Thorlabs. This information is given in the Specs tab on this page.

王猥 (posted 2020-01-11 20:10:52.603)

你好，我之前在贵公司购买了一个保偏光纤环形器，最近在使用中有些问题。激光从1口入射，2口不接任何东西，但是在三口能接受到比较强的光信号，不知道这是不是正常的，不知贵公司能不能帮忙检测这个环形器有没有坏。

YLohia (posted 2020-01-13 09:44:06.0)

Thank you for contacting Thorlabs. One of Applications Engineers from our office in China will reach out to you directly regarding this.

yoel.sebbag (posted 2018-10-22 07:48:26.34)

Hi, my name is Yoel Sebbag and I am a Ph.D. student at the Hebrew University of Jerusalem, Israel. Is it possible to design a custom PM circulator for a wavelength of 780nm with AFC/PC connector? If yes, how much would it cost? Thank you very much. Best regards, Yoel.

YLohia (posted 2018-10-22 09:18:16.0)

Hello Yoel, thank you for contacting Thorlabs. Quotes for custom items can be requested by emailing techsupport@thorlabs.com. I will reach out to you directly to discuss the possibility of offering this.

florian.b.bayer (posted 2018-10-12 13:45:55.95)

Could you specify the length of the fibers more clearly? From the specs table I would assume each of the 3 port fibers being 1m long, is this correct? Is there a difference for the version with connectors? Additionally, what is the reason for the rather large uncertainty of the fiber length, especially in the higher power versions?

nbayconich (posted 2018-10-26 10:13:02.0)

Thank you for contacting Thorlabs. That is correct the length indicates the fiber length at each port measured from the circulator housing to either the fiber ferrule or bare fiber end so 1.0 meters long for each fiber for the CIR1064PM circulator. The OC-L-* circulators will all have a +/- 0.2 m tolerance, the design length of the OC-L-1064 IS 1.2 meters ±0.2m while the OC-L-1550 is 2.0 meters ±0.2m. The uncertainty of the fiber length is given to compensate for the amount of fiber needed to cut in the fiber connector termination process.
