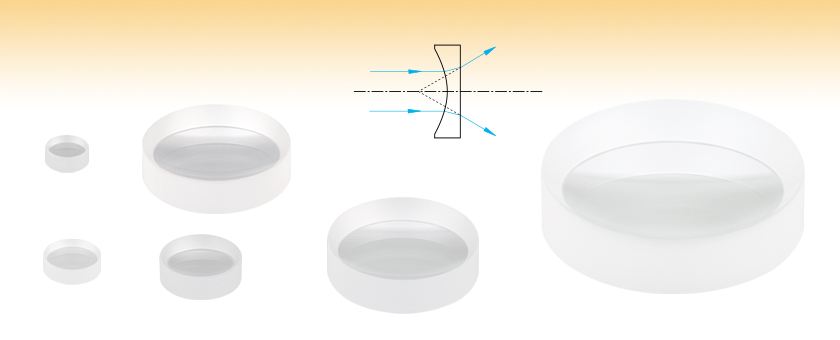

N-BK7平凹レンズ、コーティング無し


  • Negative Focal Length Used to Diverge Collimated Beams
  • Zemax Files Available
  • Wavelength Range: 350 nm - 2.0 µm

LC1975

(Ø6 mm)

LC1906

(Ø9 mm)

LC1054

(Ø1/2")

LC1259

(Ø25 mm)

LC1715

(Ø1")

LC1315

(Ø2")

Related Items


Please Wait
Common Specifications
Lens ShapePlano-Concave
Substrate MaterialN-BK7 (Grade A)a
Wavelength Range350 nm - 2.0 µm
Diameters Available6 mm, 9 mm, 1/2",
25 mm, 1", or 2"
Diameter Tolerance+0.0/-0.1 mm
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Design Wavelength587.6 nm (Except Ø25 mm Lenses)
632.8 nm (Ø25 mm Lenses)
Index of Refraction
@ 633 nm
1.515
Surface Quality40-20 Scratch-Dig
Surface Flatness
(Plano Side)
λ/2
Spherical Surface Powerb
(Concave Side)
3λ/2
Surface Irregularity
(Peak to Valley)
λ/4
Abbe Numbervd = 64.17
Centration<3 arcmin
Clear Aperture>90% of Diameter
  • リンクをクリックすると基板の仕様がご覧になれます。
  • Spherical Surface Power (球面度)は、平面光学素子に対する表面の平面度(Surface Flatness)と同様で、曲率を有する光学素子の表面と校正された基準面との間の偏差の指標です(特に明記しない限りは、633 nmの光源を使用)。この仕様は一般的に「surface fit」とも表記されます。
Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。

特長

  • 材質: N-BK7
  • 波長域: 350 nm~2.0 μm(コーティング無し)
  • Ø6 mm、Ø9 mm、Ø12.7 mm(Ø1/2インチ)、Ø25 mm、Ø25.4 mm(Ø1インチ)、
    Ø50.8 mm(Ø2インチ)の外径から選択可能
  • 可視域および近赤外域にわたり優れた透過率

この平凹レンズはRoHS準拠のN-BK7ガラス製です。N-BK7は高品質の光学部品用にもっとも一般的に使用されている光学ガラスです。UV溶融石英の利点(UV領域での高い透過率や低い熱膨張率)が必要とされない用途では一般にN-BK7が選択されています。光学素子が化学物質やアルカリに曝される過酷な環境では、当社のN-SF11平凹レンズのご使用をご検討ください。N-SF11のアッべ数(25.76)は、N-BK7のアッべ数(64.17)よりも低いため、N-SF11から加工されたレンズでは、 N-BK7製よりも分散が大きくなります。

Optic Cleaning Tutorial

他の平凹レンズ同様、これらのレンズは負の焦点距離を有しているため、コリメート光を発散させる用途にお使いいただけます。この場合、球面収差を最小にする ためにはレンズの曲面を光源に向ける必要があります。また、光学システムで他のレンズの球面収差を補正する用途にもお使いいただけます。

N-BK7レンズキットもご用意しています。詳細はこちらをご覧ください。

N-BK7 Plano-Concave Lens Selection Guide
Unmounted LensesMounted Lenses
UncoatedUncoated
A Coating (350 - 700 nm)A Coating (350 - 700 nm)
B Coating (650 - 1050 nm)B Coating (650 - 1050 nm)
C Coating (1050 - 1700 nm)C Coating (1050 - 1700 nm)

カスタム仕様のコーティングにも対応させていただきます。お見積もりは当社までお問い合せください。

Optical Coatings Guide
Lens Tutorial
他の球面単レンズへのクイックリンク
平凸レンズ両凸レンズベストフォームレンズ平凹レンズ両凹レンズ正メニスカスレンズ負メニスカスレンズ

下に掲載されているのはRoHS準拠BK7ガラス製のN-BK7レンズの透過率曲線です。全透過率のデータは、10 mm厚、コーティング無しのサンプルで、表面反射を含んでいます。

N-BK7 Transmittance
Click to Enlarge
生データはこちらからご覧いただけます。



このページでご紹介しているレンズは、ほかの広帯域ARコーティング付きでもご提供しています。反射率のグラフは下記をご参照ください。

当社の多層ARコーティングは、規定の波長範囲において0.5%未満(1面あたり)の平均反射率を有し、0°~30°の入射角(AOI)で優れた性能を発揮します(NA0.5)。下のグラフは、当シリーズ製品の標準的なコーティングの波長特性を示しています。広帯域ARコーティングの典型的な吸収率は0.25%ですが、この反射率のグラフには反映されていません。

Thorlabs' Standard Broadband Antireflection Coatings

主要な品質管理装置
  • TriOptics社製光学定数測定装置
  • Zygo社製干渉計GPI-XP/D
  • PerkinElmer社製分光光度計Lambda 1050
  • Agilent社製分光光度計Cary 5000
Click to Enlarge
Zygo社製干渉計GPI-XP/Dを使用して単レンズのイレギュラリティを測定

はじめに
当社では、単レンズが当社基準および仕様に適合していることを確認するため、一連の品質管理を実施しています。この品質管理にはレンズのイメージング機能の工程内検査や、表面品質およびサイズの最終検査が含まれます。各製品の仕様は赤いアイコンをクリックするとご覧いただけます。ここでは、品質検査の一般的なプロセスについて説明しています。

単レンズの品質管理
単レンズが仕様通りに成形された後、工程内検査が行われます。MIL-PRF-13830B(下記参照)に準じたレベルVIの抜き取りを行い、焦点距離、イレギュラリティ、表面指数(Surface Power)を検査します。この3つの仕様は適正なイメージングを行う際に不可欠です。部品のイレギュラリティは、単レンズの素材にもよりますが、633 nmにおいて1/4波長または1/2波長以下を維持しています。下のグラフは単レンズの前面および裏面のイレギュラリティを200バッチにわたって測定したデータです。

この時点で、コーティング無しの単レンズとして最終検査に進むものと、反射防止(AR)コーティングが施されるものに分かれます。光学コーティングについては個別の工程内検査が実施されます。ARコーティングが適正に施されていることを確認するために、分光光度計を用いてコーティングサンプルの反射率および透過率を測定します。その際使用する厚さ2 mmのコーティングサンプルは、同ロット内の部品と同じ素材にします。反射率を測定する場合、コーティングのロットごとに最低1個のサンプルを使用します。透過型の光学素子は前面と裏面それぞれにARコーティングが施されるため、透過率の検査にも両面にコーティングが施されたサンプルを1個使用します。大量のロットでは、複数のサンプルを使用して蒸着チャンバの均一性を確認します。ロットごとにコーティング性能を検査することで、経時的な変化を少なく維持することができます。コーティングの変化については下の表をご覧ください。

コーティング無しおよびARコーティング付きの単レンズの最終検査では、表面品質や面取り角、開口が仕様書の記載と合致していることを確認するために、外径および厚さのバッチ検査や全数目視検査などが実施されます。表面品質は最表面の検査ですが、表面にスクラッチ&ディグおよびその他の含有物があると、単レンズを高出力光源と一緒に使用した場合に損傷を受けやすくなります。これらの検査はMIL-PRF-13830Bの要件に合った、クリーンで照明の薄暗い部屋で実施されます。薄暗い部屋で1つの光源だけを用いて試験を実施することにより、ガラス内部のムラが光沢や反射によって不明瞭にならずに見つけやすくなります。

MIL-PRF-13830B:光学部品の性能仕様
MIL-PRF-13830Bは、ARDEC(the U.S. Army Armament Research, Development and Engineering Center)のDefense Quality and Standardization Officeによる、光学部品の製造、組み立ておよび検査の仕様に関する文書です。もともとは、米軍で使用されている製品を装備に組み込むための規格でしたが、数多くの光学メーカによって採用されるようになりました。資料のコピーをダウンロードするには、こちらをクリックしてください。

-A Coating
350 nm to 700 nm
-B Coating
650 nm to 1050 nm
-C Coating
1050 nm to 1700 nm
Singlet
Irregularity
Coating Variance:
Transmission

Click to Enlarge

Click to Enlarge

Click to Enlarge

Click to Enlarge
Coating Variance:
Reflectance

Click to Enlarge

Click to Enlarge

Click to Enlarge

免責事項:こちらに掲載しているコーティング付きレンズの透過率データは、N-BK7製または同等の性能を有するガラス製の厚さ2 mmのサンプルを使用して測定しており、全ての値は典型値です。性能データの分散はロットによって異なります。このデータの使用方法や信頼性についてご質問がございましたら、当社までお問い合わせください。

CXY1 in 30 mm Cage System
Click to Enlarge

30 mmケージシステムに取付けられた、移動マウントCXY1および
SM1レンズチューブ
Threaded Mounting Adapter
Click to Enlarge

XY移動マウントST1XY-S(/M)に取付けられたØ25.4 mm光学素子

Click to Enlarge

固定式レンズマウントLMR1(/M)に取付けられたØ25.4 mmレンズ

Click to Enlarge

移動レンズマウントLM2XY(/M)に取付けられたØ50.8 mmレンズ
Recommended Mounting Options for Thorlabs Lenses
Item #Mounts for Ø5 mm to Ø10 mm Optics
ImperialMetric
(Various)Fixed Lens Mounts for Small Optics, Ø5 mm to Ø10 mm
(Various)Small Optic Adapters for Use with Standard Fixed Lens Mounts, Ø5 mm to Ø10 mm
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR05LMR05/MFixed Lens Mount for Ø1/2" Optics
LM05XYLM05XY/MTranslating Lens Mount for Ø1/2" Optics
SCP0516 mm Cage System, XY Translation Mount for Ø1/2" Optics
(Various)Ø1/2" Lens Tubes, Optional SM05RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø1" (Ø25.4 mm) Optics
ImperialMetric
LMR1LMR1/MFixed Lens Mount for Ø1" Optics
LM1XYLM1XY/MTranslating Lens Mount for Ø1" Optics
ST1XY-SST1XY-S/MTranslating Lens Mount with Micrometer Drives (Other Drives Available)
CXY130 mm Cage System, XY Translation Mount for Ø1" Optics
(Various)Ø1" Lens Tubes, Optional SM1RRC Retaining Ring for High-Curvature Lenses
Item #Mounts for Ø2" (Ø50.8 mm) Optics
ImperialMetric
LMR2LMR2/MFixed Lens Mount for Ø2" Optics
LM2XYLM2XY/MTranslating Lens Mount for Ø2" Optics
CXY260 mm Cage System, XY Translation Mount for Ø2" Optics
(Various)Ø2" Lens Tubes, Optional SM2RRC Retaining Ring for High-Curvature Lenses
Item #Adjustable Optic Mounts
ImperialMetric
LH1LH1/MAdjustable Mount for Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm) Optics
LH2LH2/MAdjustable Mount for Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm) Optics
VG100VG100/MAdjustable Clamp for Ø0.5" (Ø13 mm) to Ø3.5" (Ø89 mm) Optics
SCL03SCL03/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics
SCL04SCL04/MSelf-Centering Mount for Ø0.15" (Ø3.8 mm) to Ø3.00" (Ø76.2 mm) Optics
LH160CLH160C/MAdjustable Mount for 60 mm Cage Systems,
Ø0.50" (Ø13 mm) to Ø2.00" (Ø50.8 mm) Optics
SCL60CSCL60C/MSelf-Centering Mount for 60 mm Cage Systems,
Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm) Optics



曲率が高い光学素子の取付け

当社の固定リングはマウント無しの光学素子をレンズチューブまたは光学マウント内に固定します。リングの位置固定には対応するスパナレンチを使用します。平面光学素子や曲率が低い光学素子用には黒アルマイト製の固定リングをØ5 mm~Ø101.6 mm(Ø4インチ)まで標準品としてご用意しております。曲率が高い光学素子用には、厚みのある固定リングをØ12.7 mm(Ø1/2インチ)Ø25.4 mm(Ø1インチ)Ø50.8 mm(Ø2インチ)でご用意しております。

厚みのある固定リングは非球面レンズ、短焦点距離の平凸レンズコンデンサーレンズなど、曲率が高い光学素子の取り付けに使用します。右の動画のように通常の固定リングを曲率が高い光学素子に使用した場合、スパナレンチのガイドフランジが光学素子の表面に接触し、光学素子を傷つける可能性があります。また、スパナレンチと固定リングの間に隙間ができるため、固定リングが正しく締め付けられません。厚みのある固定リングは、スパナレンチが光学素子の表面に接触することなくレンズを固定させることができます。


Posted Comments:
p.clark  (posted 2013-04-05 12:18:10.543)
Suggestion. It would be nice if 1 inch diameter plano-convex and plano-concave lenses were available in even increments of optical power (say, -4, -3, -2, -1, +1, +2, +3, +4 diopters). That would be focal lengths: -250, -333.33, -500, -1000, +1000, +500, +333.33, +400 mm. Very useful for through-focus studies of cameras, etc., and it would make a nice set, like the old ophthalmic trial lenses.
cdaly  (posted 2013-04-18 14:12:00.0)
Response from Chris at Thorlabs: We may be able to do some custom focal lengths, but typically these require a minimum order quantity. I will make this suggestion to our optics department and perhaps it can be offered as stock components in the future. I will contact you directly to discuss this further.
Laurie  (posted 2009-01-05 09:46:40.0)
Response from Laurie at Thorlabs to ali_mos: Thank you for your interest in our plano-concave lenses. Our coated lenses can handle powers of ~100W/cm^2 for CW light and 100 mJ/cm^2 for 10 ns pulses. The uncoated lenses can handle powers of ~2 kW/cm^2 for CW light and 3 J/cm^2 for 10 ns pulsed light. If you have additional questions, please feel free to contact our technical support staff.
ali_mos  (posted 2009-01-02 20:00:14.0)
I coudnt find the damage threshold of lenses which is very important, where can I find it?
technicalmarketing  (posted 2008-02-13 10:38:41.0)
Dear Mcneil I was unable to find the error you mentioned but you are correct. The information for SF11 is as follows: n=1.784720, Vd=25.7566, and Glass Code=785258. Thank you for providing your feedback.
dbmcneil  (posted 2008-02-12 18:43:10.0)
For SF11, you list the index of refraction as 1.515 and the glass code as 515/642. However, elsewhere, Ive seen the index listed as 1.785 and the glass code as 785/258. Looking at the listed Abbe number of 25.76, we only really have a choice of SF or LaSF glasses, which all have indexes of 1.75 mininum. Thus, I tend to think that your listed data might be in error.

N-BK7平凹レンズ、Ø6.0 mm

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthReference
Drawing
LC19756.0 mm-24.0 mm-41.7-12.4 mm2.0 mm2.4 mm-25.3 mmPlano-Concave Lens Drawing

推奨固定マウント: LMR6/M

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値4)の起点から内側に0.2 mmの位置で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1975 Support Documentation
LC1975N-BK7 Plano-Concave Lens, Ø6 mm, f = -24.0 mm, Uncoated
¥3,086
3-5 Days

N-BK7平凹レンズ、Ø9.0 mm

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthReference
Drawing
LC19069.0 mm-27.0 mm-37.0-13.9 mm2.0 mm2.7 mm-28.3 mmPlano-Concave Lens Drawing

推奨固定マウント: LMR9/M

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1906 Support Documentation
LC1906N-BK7 Plano-Concave Lens, Ø9 mm, f = -27.0 mm, Uncoated
¥2,826
3-5 Days

N-BK7平凹レンズ、Ø12.7 mm(Ø1/2インチ)

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthReference
Drawing
LC10541/2"-25.0 mm-40.0-12.9 mm3.0 mm4.7 mm-27.0 mmPlano-Concave Lens Drawing
LC10601/2"-30.0 mm-33.3-15.4 mm3.0 mm4.4 mm-32.0 mm
LC14391/2"-50.0 mm-20.0-25.7 mm3.5 mm4.3 mm-52.3 mm

推奨固定マウント: LMR05/M

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1054 Support Documentation
LC1054N-BK7 Plano-Concave Lens, Ø1/2", f = -25.0 mm, Uncoated
¥2,349
Today
LC1060 Support Documentation
LC1060N-BK7 Plano-Concave Lens, Ø1/2", f = -30.0 mm, Uncoated
¥2,335
Today
LC1439 Support Documentation
LC1439N-BK7 Plano-Concave Lens, Ø1/2", f = -50.0 mm, Uncoated
¥2,445
Today

N-BK7平凹レンズ、Ø25 mm

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthReference
Drawing
LC125925.0 mm-50.0 mm-20.0-25.7 mm3.5 mm6.7 mm-52.3 mmPlano-Concave Lens Drawing
LC125825.0 mm-75.0 mm-13.3-38.6 mm3.5 mm5.6 mm-77.3 mm
LC125425.0 mm-100.0 mm-10.0-51.5 mm4.0 mm5.5 mm-102.6 mm

推奨固定マウント: LMR1/M

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1259 Support Documentation
LC1259N-BK7 Plano-Concave Lens, Ø25 mm, f = -50.0 mm, Uncoated
¥2,636
3-5 Days
LC1258 Support Documentation
LC1258N-BK7 Plano-Concave Lens, Ø25 mm, f = -75.0 mm, Uncoated
¥2,636
3-5 Days
LC1254 Support Documentation
LC1254N-BK7 Plano-Concave Lens, Ø25 mm, f = -100.0 mm, Uncoated
¥3,825
3-5 Days

N-BK7平凹レンズ、Ø25.4 mm(Ø1インチ)

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessaBack Focal LengthReference
Drawing
LC17151"-50.0 mm-20.0-25.7 mm3.5 mm6.9 mm-52.3 mmPlano-Concave Lens Drawing
LC15821"-75.0 mm-13.3-38.6 mm3.5 mm5.6 mm-77.3 mm
LC11201"-100.0 mm-10.0-51.5 mm4.0 mm5.6 mm-102.6 mm

推奨固定マウント: LMR1/M

  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1715 Support Documentation
LC1715N-BK7 Plano-Concave Lens, Ø1", f = -50.0 mm, Uncoated
¥2,690
Today
LC1582 Support Documentation
LC1582N-BK7 Plano-Concave Lens, Ø1", f = -75.0 mm, Uncoated
¥2,690
Today
LC1120 Support Documentation
LC1120N-BK7 Plano-Concave Lens, Ø1", f = -100.0 mm, Uncoated
¥2,664
Today

N-BK7平凹レンズ、Ø50.8 mm(Ø2インチ)

Item #DiameterFocal LengthDiopteraRadius of CurvatureCenter ThicknessEdge ThicknessbBack Focal LengthReference
Drawing
LC1315c2"-75.0 mm-13.3-38.6 mm3.5 mm13.0 mm-77.3 mmPlano-Concave Lens Drawing
LC1093c2"-100.0 mm-10.0-51.5 mm4.0 mm10.7 mm-102.6 mm
LC1611d2"-150.0 mm-6.7-77.2 mm4.0 mm8.3 mm-152.6 mm
  • 焦点距離をメートル単位で表した時の逆数
  • エッジ厚は、面取り角(典型値45o)の起点から内側に0.2 mmの位置で測定
  • 推奨固定マウント: SCL04/MまたはLH2/M
  • 推奨固定マウント: LMR2/M
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LC1315 Support Documentation
LC1315N-BK7 Plano-Concave Lens, Ø2", f = -75.0 mm, Uncoated
¥4,883
Today
LC1093 Support Documentation
LC1093N-BK7 Plano-Concave Lens, Ø2", f = -100.0 mm, Uncoated
¥4,133
3-5 Days
LC1611 Support Documentation
LC1611N-BK7 Plano-Concave Lens, Ø2", f = -150.0 mm, Uncoated
¥3,961
3-5 Days
