円形ウェッジプリズム


  • Used Primarily in Laser Beam Steering Applications
  • Available with Three Broadband AR Coatings
  • Material: N-BK7, Grade A
  • Surface Flatness: λ/10

PS814

PS810

PS812

Application Idea

PS814 Prism Mounted in a PRM1 Rotation Mount Using an SM1W189 Shim and SM1RR Retaining Ring

SM1W189

Mounting Shim for PS814

Related Items


Please Wait
使用例:ビームステアリング

ウェッジプリズムはビームステアリングの用途において単体、もしくは2つ1組で使用します。 このビームステアリングは、各プリズムの回転を制御することで実現できます。詳細については「使用例」のタブをご覧ください。

Mounting Shim
Click to Enlarge
View Product List
型番数量Description
SM1L30C1側面アクセススロット付きSM1レンズチューブ、ネジ深さ76.2 mm、固定リング2個付属
SM1W11221ウェッジプリズム取付け用シム、ウェッジ角11度22分
PS8121円形ウェッジプリズム、Ø25.4 mm、偏角6°(コーティング無し)
プリズムPS812は、取付け用シムSM1W1122と固定リングSM1RRを使用してSM1レンズチューブ内に取り付けられています。

当社のウェッジプリズムはレーザービームのステアリングに適しています。リズレープリズムとしても知られるこのプリズムは、直角面に垂直に入射するビームを2°~10°の角度で偏向させます。各ウェッジプリズムの偏角については「ウェッジプリズムの仕様」のタブをご覧ください。当社のウェッジプリズムはコーティング無し、または3種類の標準的な広帯域ARコーティング付きの中からお選びいただけます。

ウェッジプリズムは単体、もしくはほかのウェッジプリズムと組み合わせてビームステアリングにご使用いただけます。詳細や使用例については上の「使用例」のタブをご覧ください。

取付け

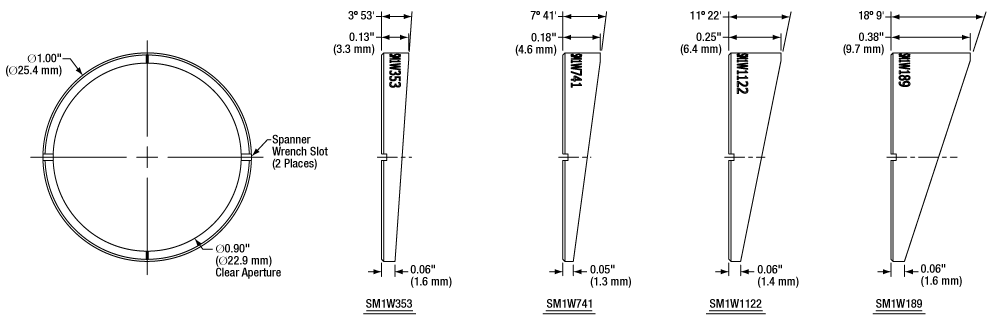

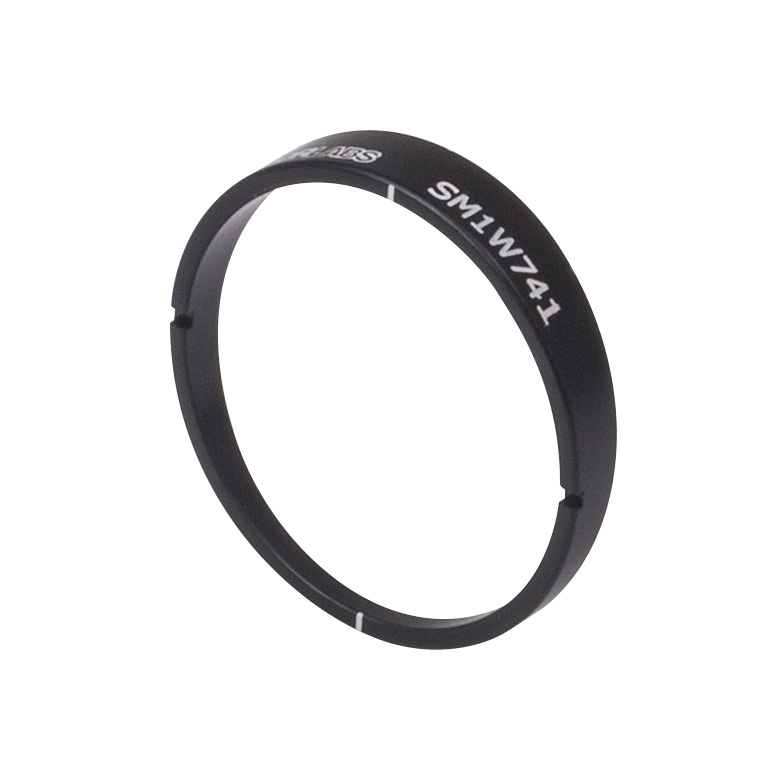

当社のウェッジプリズム取付け用シム(下記参照)は、ウェッジプリズムと当社の固定リングの間に平坦かつ連続的な取付け面をもたらします。 シムの片側はウェッジ付きとなっており、ウェッジプリズムを固定リングで固定したとき、SM1レンズチューブ回転マウントに適切に取り付けられます。

Zemaxファイル
下の型番横の赤いアイコン(資料)をクリックするとZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。
Optic Cleaning Tutorial
General Specifications
MaterialN-BK7a
Dimensional Tolerance±0.15 mm
Diameter25.4 mm +0.0/-0.3 mm
Clear Aperture>80% of Diameter
Angular Tolerance±30 arcsec
Surface Quality of Polished Surfaces40-20 Scratch-Dig
Surface Flatnessλ/10 at 633 nm
Design Wavelength633 nm
Thin Edge of Wedge3.00 mm
AR Coating-A350 - 700 nm
-B650 - 1050 nm
-C1050 - 1700 nm
  • リンクをクリックすると基板ガラスの仕様がご覧になれます。
Wedge Prism

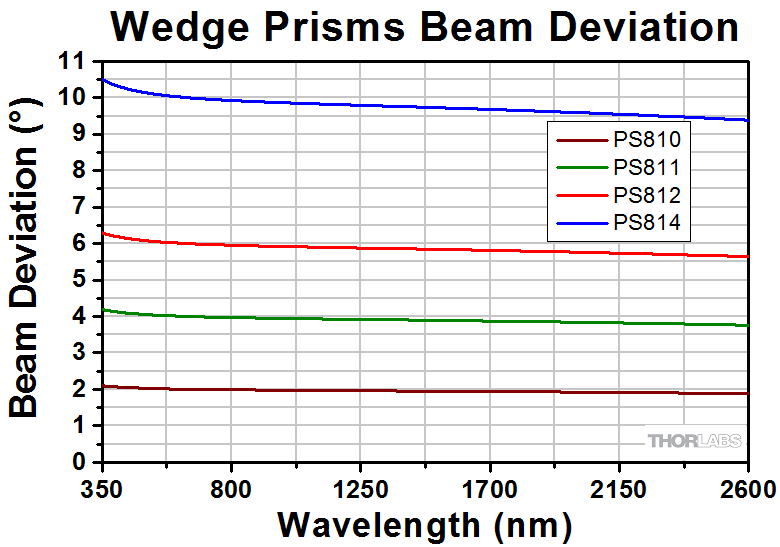

Item #Angular DeviationThickness (T) (mm)Wedge AnglePowera (Diopter)Compatible Mounting Shim
PS8104.723° 53'3.5SM1W353
PS8116.437° 41'7.0SM1W741
PS8128.1111° 22'10.5SM1W1122
PS81410°11.3318° 9'17.4SM1W189
  • パワーがビーム偏位量の尺度となります。1ジオプタは、プリズムから1 m 離れた箇所での測定ビーム偏位量が1 cmであることを示します。

B AR Coating
Click to Enlarge

生データはこちら から
青い網掛け部分は適切な性能を発揮する既定の波長範囲650~1050 nm を示しています。
A AR Coating
Click to Enlarge

生データはこちら から
青い網掛け部分は適切な性能を発揮する既定の波長範囲350~700 nmを示しています。
C AR Coating
Click to Enlarge

生データはこちら から
青い網掛け部分は適切な性能を発揮する既定の波長範囲1050~1700 nm を示しています。
N-BK7 Window Transmission
Click to Enlarge

生データはこちら から

Thorlabs' Standard Broadband Antireflection Coatings

Button to Download an Excel Spread Sheet to Demonstrate a Risley Prism Scanner
Button to Download a pdf to learn about Risley Prism Scanners

応用例


概要とセットアップ
ウェッジプリズムは単独で、あるいは対で用いてビームステアリングができるように設計されています。このビームステアリングは、当社の電動回転ステージPRM1/MZ8を用いて各プリズムの回転を制御することで実現できます。 下表は右の写真の構成部品のリスト(ミリ規格製品、インチ規格製品)です。型番をクリックするとポップアップウィンドウで部品に関する詳細がご覧いただけます。

これらの応用例について詳しく説明しているApplication Noteもご用意しており、このページでも繰り返し参照しています。Application Noteは、右上のボタンをクリックしてダウンロードいただけます。また、リズレープリズムスキャナを構築する上でご利用いただけるエクセルスプレッドシートも右上からダウンロードいただけます。

型番数量Description
Imperial Product List
PS814-A2Wedge Prism with 10° Wedge Angle
SM1W1892Wedge Prism Mounting Shim
PRM1Z82Motorized Rotation Mount
KDC1012K-Cube Brushed DC Servo Motor Controllera
KPS101215 V, 2.4 A Power Supply Unit for One K-Cube or T-Cube
LDM6351635 nm Laser Diode Module
KM200V1Kinematic V-Groove Mount
TR33Ø1/2" Post, 3" Long
PH33Ø1/2" Post Holder, 3" Long
BA21Post Holder Base
BA11Post Holder Base
MB81Aluminum Breadboard
型番数量Description
Metric Product List
PS814-A2Wedge Prism with 10° Wedge Angle
SM1W1892Wedge Prism Mounting Shim
PRM1/MZ82Motorized Rotation Mount
KDC1012K-Cube Brushed DC Servo Motor Controllera
KPS101215 V, 2.4 A Power Supply Unit for One K-Cube or T-Cube
LDM6351635 nm Laser Diode Module
KM200V/M1Kinematic V-Groove Mount
TR75/M3Ø12.7 mm Post, 75 mm Long
PH75/M3Ø12.7 mm Post Holder, 75 mm Long
BA2/M1Mounting Base
BA1/M1Mounting Base
MB2020/M1Aluminum Breadboard
  • 右の写真ではT-Cube TDC001を使用しています。 表内のKPS101は国内販売準備中です。TPS001が対応します。


1つのプリズムを用いて円を描く
この応用例では、回転マウントに取り付けるプリズムは1つです。入射ビームはウェッジプリズムにより偏向されて軸外に出されます。回転マウントを回転すると、ウェッジプリズムは光軸周りに回転し、偏向されたビームは右の長時間露光写真に示すように小さな円を描きます。 この円の半径は下記の式で求められます。

この式は上記Application Noteでは式(9)として記載されています。ここでr'は円の半径、Sはプリズムの出射面から走査面までの距離、Tはプリズム中央の厚さ、Φoは入射ビームの元の光軸と出射ビームとの間の角度、ΦiΦpは入射ビームがプリズムの最初の面に入射したときの屈折に対してスネルの法則を適用した時に定義される入射角と屈折角です。


2つのプリズムを用いて円を描く
この応用例では、プリズムのウェッジの最も厚い部分が2つとも垂直上部にくるように、回転マウントのホームポジションの位置をセットします。ビームはプリズムごとに偏向されるため、このようにウェッジが配置された2つのプリズムではビームの全偏向量は約2倍になります。2つのプリズムが同じ速度で同じ方向に回転した場合、出射ビームは1つのプリズムで描く円よりも約2倍の大きさの円を描きます。右の長時間露光写真は2つのプリズムで描いた円ですが、スクリーンまでの距離は上記の1つのプリズムで描いたときと同じにしています。2つのプリズムで描いた円の直径が1つのプリズムで描いた円の約2倍であることがご覧いただけます。この円の半径は下記の式で求められます。

この式は上記Application Noteでは式(18)として記載されています。ここでrmaxはこの円の半径(このセットアップにより描かれるあらゆる形状はこの半径内に収まります)、Tは1番目のプリズムの中央部の厚さ、T'は偏向されたビームが透過する2番目のプリズムの実際の厚さ、ΦiとΦpは入射光が1番目のプリズムの最初の面に入射したときの屈折に対してスネルの法則を適用した時に定義される入射角と屈折角、zは2番目のプリズムの出射面から走査面までの距離、Sはプリズム間の距離、Φoは1番目のプリズムからの出射ビームと入射ビームの元の光軸との間の角度です。


2つのプリズムを用いてスパイラルを描く
2つのプリズムを一定の速度で回転させることにより様々な形状を描くことができます。このような形状は下記の式で求められます。

この式は上記Application Noteでは式(21)として記載されています。変数の定義については上記Application Noteまたはスプレッドシートをご参照ください。右の長時間露光写真は2つのウェッジプリズムを使用してスパイラルを描いた例です。まずビームが偏向しないように配置したのち、2つのプリズムを同じ方向に回転させました。このとき1つのプリズムの回転速度をもう1つのプリズムに対して0.5 deg/sだけ速く設定しています。この形状やその他の様々な形状は、上記のエクセルシートの「Third Approx.」から作成できます(ダウンロード可能です)。このスパイラルを作成するには、ω1(プリズム1の回転速度)を25 deg/s、ω2(プリズム2の回転速度)を24.5 deg/s、t(動作時間)を80秒、そしてΔθ(ホームポジションオフセット)を180°と入力してお試しください。

Posted Comments:
nick.walkden  (posted 2018-07-17 14:55:31.533)
Hi, Do you make a 52mm/2inch diameter version of the wedge prism to fit your 52mm optical tube? Thanks Nick
YLohia  (posted 2018-07-19 09:48:58.0)
Hi Nick, I will reach out to you directly regarding the possibility of offering 2" diameter versions of our wedge prisms.
user  (posted 2017-11-02 15:47:22.733)
It would be very helpful with orientation if the thinnest part of prism was marked on the edge of the optic.
nbayconich  (posted 2017-11-15 04:34:57.0)
Thank you for contacting Thorlabs. We can provide these prisms with markings upon request. For more information about quoting customized optics please provide us your e-mail address or contact us at techsupport@thorlabs.com
a.kuhn  (posted 2017-07-03 10:50:56.3)
Hello, can you supply the wedge prism in fused silica rather than BK7? Regards Andreas
nbayconich  (posted 2017-07-27 08:17:48.0)
Thank you for contacting Thorlabs. I will reach out to you directly about our custom capabilities.
sergepl  (posted 2016-09-06 02:02:11.15)
In PS810 PDF drawing specified wrong thickness 4.2mm instead of 4.72mm.
tfrisch  (posted 2016-09-08 08:49:37.0)
Hello, thank you for pointing out the inconsistency between our drawing and spec. We are working on updating to the correct information in all sources.
Avenellj  (posted 2015-12-16 12:27:21.757)
Can I get a prism wedge in 0.54 degrees
besembeson  (posted 2015-12-16 03:49:41.0)
Response from Bweh at Thorlabs USA: Thanks for contacting Thorlabs. I will follow-up regarding quoting this special for you.
cesar.eduardo.garza.lozano  (posted 2014-05-19 15:20:55.5)
PS810 product do not show any information about the refractive index acordnig to wavelenght. what isthe refractive index of PS810 if i would use a 808nm laser? thanks in advance Cesar Garza
myanakas  (posted 2014-05-19 12:47:50.0)
Response from Mike at Thorlabs: Thank you for your feedback. We are currently working to have this information available on our wedge prism page. The index of refraction of N-BK7, which is the glass used for our wedge prisms, at 808 nm is about 1.51. If you need more information, a full presentation of all of our optical substrates, including N-BK7, can be found here: http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=6973. I have also contacted you directly.
strangek  (posted 2013-07-23 16:17:39.213)
What is the transmitted wavefront distortion of these prisms? Thanks
cdaly  (posted 2013-07-24 16:34:00.0)
Response from Chris at Thorlabs: Thank you for your feedback. We do not have a tested value for the transmitted wave front error, but with a surface flatness value of lamda/10. The worst case should not be any higher than lamda/5, not accounting for tilt due to the wedge.
bdada  (posted 2011-11-04 11:04:00.0)
Response from Buki at Thorlabs: Thank you for participating in our Feedback Forum. You can fill the area of the circle by rotating the 2 prisms. One prism gives you the ability to rotate and generate a hollow cone angle, while two prims will double your angular deviation and allow you to hit any point within that solid cone angle. In this case, the proper rotation of the 2 prisms would allow you to trace the path of an archimedes' spiral. We will update the image on our website to make this clearer.
yannick.sudrie  (posted 2011-11-02 00:19:13.0)
Dear sir, there is something i do not understand about your Wedge Prism overwiew. I can read :"As both Wedges are rotated, the area of a circle is filled." I am trying to find a way to plot an archimedes' spiral with a laser and i am not sure i am be able to do this with your two wedges prism; would you clarifi this point please does it mean : - it's possible to plot a spot every where inside the area of a circle on the cone base ? ex : if 4xtheta = circle diameter = 1 and i wana plot a spot at coordinated (0;0) the center or (0;0.5)on the edge ... i will be able to put the plot where i want inside the circle area build by the cone if i am 'playing' with two prisms' angles from 0 to 2pi. OR - I can only put a plot on 4xtheta = circle diameter = 1 on the circle edge line only ? thanks for your help. sudrie
Thorlabs  (posted 2010-11-05 22:27:09.0)
Response from Javier at Thorlabs to eee: Thank you very much for your feedback. We currently do not offer mounting rings specifically designed for the wedge prisms. However, in order to mount one of these prisms onto the PRM1, you can use (4) ER cage rods and the ARV1 cage clamp. Links below: http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=180 http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1330&pn=ARV1
eee  (posted 2010-11-05 09:08:00.0)
What about mounting ? It would be nice if each of these wedged prisms would have a complementary wedged metallic ring included, e.g. for mounting in PRM1.

プリズムセレクションガイド

当社では、光を反射、反転、回転、分散、偏向、コリメートすることができる多くの種類のプリズムをご用意しています。下記のリストに無い材料で作られたプリズムについては、 当社にご相談ください。

ビームステアリング用プリズム

プリズム材質偏向反転

逆転または 回転

図解用途
直角プリズムN-BK7, UV溶融石英(UVFS), フッ化カルシウム(CaF2)セレン化亜鉛(ZnSe)90°90°No 1

90°リフレクタ、望遠鏡やペリスコープなどの光学システムに使用可能。

180°180°No 1

入射光角に無依存な180°リフレクタ。

非反転ミラー、双眼鏡における使用。

マウント無しレトロリフレクタ
および
マウント付きリトロフリフレクタ

N-BK7180°180°No Retroreflector

入射光角に無依存な180°リフレクタ。

ビームアライメントやビームデリバリで使用。向きの制御が難しい状況でミラーの代替品として使用可能。

マウント無しペンタプリズム
および
マウント付きペンタプリズム
N-BK790°NoNo 1

90°リフレクタ、ビームプロファイルの逆転や反転無。

アライメントや光調整に使用可能。

ルーフプリズムN-BK790°90°180o 回転 1

90°リフレクタ、像を反転し回転(像が左右上下反対になります)。

アライメントや光調整に使用可能。

マウント無しダブプリズム
および
マウント付きダブプリズム
N-BK7No180°2x プリズム 回転 1

ダブプリズムは、光の入射面によって像を反転、逆転または回転。

ビーム回転子の回転方向を決定。

180°180°No 1

非逆転ミラー。

光学系におけるレトロリフレクタや直角(180°偏向)プリズムの特性。

ウェッジプリズムN-BK72°~10°のモデルNoNo 1

ビームステアリング用途。

1つのウェッジプリズムを回転するとき、光線を偏向角の2倍の角度で円に沿って動かすことが可能。

NoNo Wedge Prism Pair

可変ビームステアリング用途。

両方のウェッジを回転した時、光線を、偏向角の4倍の角度で円弧状に動かすことが可能。

結合プリズムルチル(TiO2) またはGGG可変倍率可変aNoNo Coupling Prism

光をフィルムに向けて結合するために屈折率の高い基材を使用。

ルチルは nfilm > 1.8で使用

GGGは nfilm < 1.8で使用

  • 入射角と屈折率に依存。


分散プリズム

プリズム材質偏向反転逆転または  回転図解用途
等辺プリズムF2, N-SF11, フッ化カルシウム,
セレン化亜鉛(ZnSe)
可変aNoNo

分散プリズムは回折格子を代替。

白色光を可視領域に分岐するために使用。

分散補償プリズムペアUV溶融石英, フッ化カルシウム(CaF2), SF10,N-SF14可変垂直オフセットNoNo Dispersion-Compensating Prism Pair

超短パルスレーザーシステムにおけるパルス拡がり効果を補償。

分散補償や波長調整用の光学フィルタとして使用。

ペロン・ブロカプリズムN-BK7,
UV溶融石英, フッ化カルシウム
90°90°No 1

光線の波長分離に使用。出力90°。

レーザ高調波の分離、群速度分散の補償に使用。

  • 入射角と屈折率に依存。

ビーム操作用プリズム

プリズム材質偏向反転逆転または  回転図解用途
アナモルフィックプリズムペアN-KZFS8,
N-SF11
可変垂直オフセットNoNo 1

単軸に沿った可変倍率。

楕円形ビームのコリメートに使用(例:半導体レーザ)。

入射ビームを単軸に縮小・拡大して、楕円形ビームを円形ビームに変換。

円錐(アキシコン)レンズUV溶融石英可変aNoNo 1

コリメート光源からベッセル型の強度プロファイルの円錐状の非発散ビームを生成。

  • プリズムの物理的角度に依存。

光状態変更用プリズム(偏光子)

プリズム材質偏向反転逆転または  回転図解用途
グランテーラ, グランレーザ, α-BBO グランレーザ 偏光子グランテーラ:
方解石

グランレーザ:
α-BBO, 方解石
p 偏光 - 0°

s 偏光 - 112°a
NoNo Glan-Taylor Polarizer

プリズムを2個使った構成の複屈折方解石を使用し、非常に消光比の高い直線偏光を生成。

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

ルチル偏光子ルチル(TiO2)s偏光 - 0°

p 偏光は筐体によって吸収
NoNo Rutile Polarizer Diagram

プリズムを2個使った構成の複屈折ルチル(TiO2)を使用し、 非常に消光比の高い直線偏光を生成。

2つのプリズム間のギャップにおけるp偏向は内部反射されるのに対し、s偏光は透過。



2重グランテーラ偏光子方解石p偏光 - 0°

s 偏光は筐体によって吸収
NoNo Glan-Taylor Polarizer

プリズムを3個使った構成の複屈折方解石を使用し、大きな見込み角で最大の偏光効率を得る

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

グラントムソン偏光子方解石p 偏光 - 0°

s 偏光は筐体によって吸収
NoNo Glan-Thompson Polarizer

プリズムを2個使った構成の複屈折方解石を使用し、高い消光比を維持しながら最大視野を実現。

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

ウォラストンプリズム、ウォラストン偏光子石英, フッ化マグネシウム, α-BBO, 方解石, YVO4対称形の
p 偏光及び
s 偏光の偏角
NoNo Wollaston Prism

プリズムを2個使った構成の複屈折方解石を使用し、ビーム移動偏光子で最大の偏角を実現。

s-偏光とp-偏光は、プリズムから対称形で偏位。ウォラストンプリズムは分光計や偏光アナライザで使用。

ロションプリズムフッ化マグネシウム ,
YVO4
常光: 0°

異常光: 偏角
NoNo

プリズムを2個使った構成で複屈折MgF2 またはYVO4が小さい偏角で高い消光比をもたらします。

異常光は入力光と同じ光軸を伝播しますが、常光は偏光しません。

ビーム移動プリズム方解石2.7 または 4.0 mm のビーム移動NoNo Beam Displacing Prism

プリズムを1個使った構成の複屈折方解石を使用し、入射ビームを垂直に偏光された2本の出射光に分岐。

s 偏光とp 偏光は 2.7または4.0 mmで分離。このビーム分離プリズムは、90o分割ができない場合に偏光ビームスプリッタとして使用。

フレネル・ロム リターダN-BK7

直線偏光から円偏光

垂直オフセット

NoNo Fresnel Rhomb Quarter Wave

λ/4フレネル・ロムリターダでは、直線偏光入力を円偏光出力に変換。

複屈折波長板と比較して、幅広い波長で均一なλ/4遅延特性。

直線偏光を 90°回転NoNo Fresnel Rhomb Half Wave

λ/2フレネル・ロムリターダでは、直線偏光入力を90o回転。

複屈折波長板と比較して、幅広い波長で均一なλ/2遅延特性。

  • s偏光には、p偏光反射が一部含まれています。

ビームスプリッタープリズム

プリズム材質偏向反転

逆転または 回転

IllustrationApplications
ビームスプリッターキューブN-BK7分岐比50:50、0°と 90°

sおよびp偏光が互いに10%以内
NoNo Non-polarizing Beamsplitter

プリズムを2個使った構成、誘電体コーテイング済。ほぼ偏光無依存で分岐比は50:50。

指定の波長範囲で非偏光ビームスプリッタとして機能。

偏光ビームスプリッターキューブN-BK7, UV溶融石英, N-SF1p 偏光 - 0°

s 偏光 - 90°
NoNo Polarizing Beamsplitter Cube

プリズムを2個使った構成において誘電体コーテイング済で、p偏光を透過し、s偏光を反射。

高度に偏光する際には、透過光を利用。

円形ウェッジプリズム、偏角2°

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PS810 Support Documentation
PS810Ø1" Round Wedge Prism, 2° Beam Deviation, Uncoated
¥4,610
3-5 Days
PS810-A Support Documentation
PS810-AØ1" Round Wedge Prism, 2° Beam Deviation, AR Coating: 350 - 700 nm
¥5,907
Today
PS810-B Support Documentation
PS810-BØ1" Round Wedge Prism, 2° Beam Deviation, AR Coating: 650 - 1050 nm
¥5,907
3-5 Days
PS810-C Support Documentation
PS810-CØ1" Round Wedge Prism, 2° Beam Deviation, AR Coating: 1050 - 1700 nm
¥6,351
Today

円形ウェッジプリズム、偏角4°

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PS811 Support Documentation
PS811Ø1" Round Wedge Prism, 4° Beam Deviation, Uncoated
¥4,610
Today
PS811-A Support Documentation
PS811-AØ1" Round Wedge Prism, 4° Beam Deviation, AR Coating: 350 - 700 nm
¥5,907
Today
PS811-B Support Documentation
PS811-BØ1" Round Wedge Prism, 4° Beam Deviation, AR Coating: 650 - 1050 nm
¥5,907
3-5 Days
PS811-C Support Documentation
PS811-CØ1" Round Wedge Prism, 4° Beam Deviation, AR Coating: 1050 - 1700 nm
¥6,351
Today

円形ウェッジプリズム、偏角6°

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PS812 Support Documentation
PS812Ø1" Round Wedge Prism, 6° Beam Deviation, Uncoated
¥4,610
Today
PS812-A Support Documentation
PS812-AØ1" Round Wedge Prism, 6° Beam Deviation, AR Coating: 350 - 700 nm
¥5,907
Today
PS812-B Support Documentation
PS812-BØ1" Round Wedge Prism, 6° Beam Deviation, AR Coating: 650 - 1050 nm
¥5,907
Today
PS812-C Support Documentation
PS812-CØ1" Round Wedge Prism, 6° Beam Deviation, AR Coating: 1050 - 1700 nm
¥6,351
3-5 Days

円形ウェッジプリズム、偏角10°

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PS814 Support Documentation
PS814Ø1" Round Wedge Prism, 10° Beam Deviation, Uncoated
¥4,610
Today
PS814-A Support Documentation
PS814-AØ1" Round Wedge Prism, 10° Beam Deviation, AR Coating: 350 - 700 nm
¥5,907
Today
PS814-B Support Documentation
PS814-BØ1" Round Wedge Prism, 10° Beam Deviation, AR Coating: 650 - 1050 nm
¥5,907
Today
PS814-C Support Documentation
PS814-CØ1" Round Wedge Prism, 10° Beam Deviation, AR Coating: 1050 - 1700 nm
¥6,351
Today

Ø25 mm~Ø25.4 mm(Ø1インチ)ウェッジプリズム取付け用シム

Mounting Shim
Click for Details

当社のウェッジプリズムに合わせた4種類のウェッジ角度でご用意
Mounting Shim
Click to Enlarge

シムには補助線の刻印とスパナレンチ用スロットがあります
  • Ø25 mm~Ø25.4 mm(Ø1インチ)ウェッジプリズムをSM1ネジ付きレンズチューブまたは回転マウントに取り付け
  • 当社のウェッジプリズムに合わせた4種類のウェッジ角度でご用意
    • ウェッジプリズムPS810用3度53分
    • ウェッジプリズムPS811用7度41分
    • ウェッジプリズムPS812用11度22分
    • ウェッジプリズムPS814用18度9分
  • 平面光学素子を角度付きでSM1レンズチューブ内に取付け可能
  • スパナレンチ用スロットによる簡単な配置
Mounting Shim
Click to Enlarge
左の写真は、1個のシムを使ってウェッジプリズムを取り付けた様子です。右の写真は、後方反射が抑えられるよう2個のシムを使ってフィルタを取り付けた様子です。スロット付きレンズチューブSM1L30Cを使用することにより良好な嵌合が確認できます。

当社のウェッジプリズム取付け用シムは、Ø25 mm~Ø25.4 mm(Ø1インチ)ウェッジプリズムと当社の固定リングの間が平坦かつ連続的な取付け面を有するよう設計されています。固定リングは通常ウェッジ付き光学素子の一部分にのみ接触するため、間違った配置や予期しないシフトを引き起こす可能性があります。 固定リングでウェッジ付き光学素子を固定する際、SM1レンズチューブまたは回転マウントに適切に取り付けられるよう、これらのシムにはウェッジが片側に付いています。右の図で示しているように、当社のウェッジプリズムの開口部を妨げません。 シムは4種類用意しており、ウェッジ角度は当社のウェッジプリズムに合うよう3度53分、7度41分、11度22分ならびに18度9分となっています。

シムには、スパナレンチSPW602SPW606に対応するスロットが2つ開いています。SM1レンズチューブやマウントの中でこれらのシムをアライメントする際、マウントやレンズチューブを縦に持ち、スパナレンチを用いて光学素子に対するシムのウェッジを大まかにアライメントさせることをお勧めします。おおよそアライメントできたら、固定リングが回らなくなるまで締め付け、その後少し緩めます。シムと光学素子が適切にアライメントされるまで固定リングを締め付けたり、緩めたりを繰り返します。その後、光学素子とシムを固定リングで固定します。

これらのシムを2個使用すると、フィルタウィンドウなどのØ25 mm~Ø25.4 mm(Ø1インチ)平面光学素子をSM1レンズチューブ内の予め設定されている角度に取り付け、後方反射を抑えることができます。フィルタをウェッジ角度が同じ2個のシムの間に置き、上記のとおり取り付けるだけです。平面光学素子をこの方法で取り付ける際には、光学素子の厚さが重要になってきます。 SM1W353を2個使用する場合の光学素子の厚さは6 mmまで、 SM1W741またはSM1W1122を使用する場合の最大の厚さは1 mmです。ウェッジ角度が大きいため、平面フィルタをSM1W189で取り付けることはお勧めしておりません。厚さに関係なく、光学素子の外径が小さいため隙間が生じ、フィルタを通らず光が通る可能性があります。



+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM1W353 Support Documentation
SM1W353ウェッジプリズム取付け用シム、ウェッジ角3度53分
¥2,227
Today
SM1W741 Support Documentation
SM1W741ウェッジプリズム取付け用シム、ウェッジ角7度41分
¥2,227
Today
SM1W1122 Support Documentation
SM1W1122ウェッジプリズム取付け用シム、ウェッジ角11度22分
¥2,240
Today
SM1W189 Support Documentation
SM1W189ウェッジプリズム取付け用シム、ウェッジ角18度9分
¥2,253
Today
