ルーフプリズム


  • 90° Deviation of Beam or Image
  • Produces Inverted Image
  • Material: N-BK7, Grade A Fine Anneal
  • Surface Flatness: λ/10

PS951

Application Idea

PS951 Prism on a KM100PM

Related Items


Please Wait

寸法

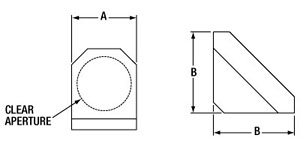

Roof Prism Dimensional Drawing
Dimensions Key
Item #PS951
A18 mm
B23 mm
Clear Aperture15 mm
Roof Prism
ルーフプリズムは、像を逆転させるのではなく、反転させます。

用途

  • 双眼鏡
  • スポッティングスコープ(小型望遠鏡)
  • 光学システムのプリズム対角
  • 光学ツール

当社のルーフプリズムは、BK7のRoHS準拠バージョンであるN-BK7ガラス製で、像やレーザービームの直角偏向が必要となる場合にお使いいただけます。像はプリズムを通過するときに上下左右に偏向します。プリズムの斜面は内部全反射(TIR)を使って像をプリズムに反射させます。

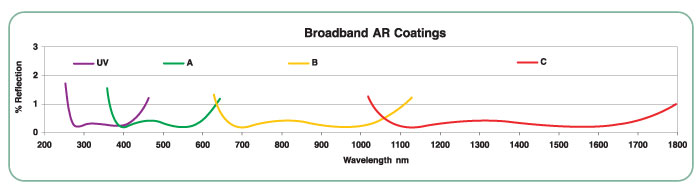

サイズの特注やオプションの反射防止コーティングに関しては、当社までお問い合わせください。

用途に適したプリズムや、当社のプリズム製品に関する情報は「プリズムガイド」タブをご参照ださい。

Optic Cleaning Tutorial
Zemax Files
下の型番横の赤いアイコン(資料)をクリックすると、各製品のZemaxファイルをダウンロードいただけます。また、こちらからは当社の全てのZemaxファイルの一括ダウンロードが可能です。

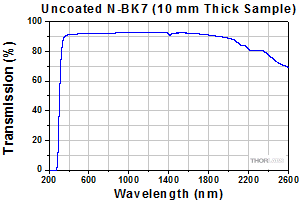

N-BK7 Transmission
Click to Enlarge

生データはこちらからダウンロードいただけます。

仕様
材質N-BK7a、Aグレードファインアニール
角公差±3 arcmin
表面品質スクラッチ&ディグ 40-20
Surface Flatnessλ/10 at 632.8 nm
  • リンクをクリックすると基板ガラスの仕様がご覧になれます。

プリズムセレクションガイド

当社では、光を反射、反転、回転、分散、偏向、コリメートすることができる多くの種類のプリズムをご用意しています。下記のリストに無い材料で作られたプリズムについては、 当社にご相談ください。

ビームステアリング用プリズム

プリズム材質偏向反転

逆転または 回転

図解用途
直角プリズムN-BK7, UV溶融石英(UVFS), フッ化カルシウム(CaF2)セレン化亜鉛(ZnSe)90°90°No 1

90°リフレクタ、望遠鏡やペリスコープなどの光学システムに使用可能。

180°180°No 1

入射光角に無依存な180°リフレクタ。

非反転ミラー、双眼鏡における使用。

マウント無しレトロリフレクタ
および
マウント付きリトロフリフレクタ

N-BK7180°180°No Retroreflector

入射光角に無依存な180°リフレクタ。

ビームアライメントやビームデリバリで使用。向きの制御が難しい状況でミラーの代替品として使用可能。

マウント無しペンタプリズム
および
マウント付きペンタプリズム
N-BK790°NoNo 1

90°リフレクタ、ビームプロファイルの逆転や反転無。

アライメントや光調整に使用可能。

ルーフプリズムN-BK790°90°180o 回転 1

90°リフレクタ、像を反転し回転(像が左右上下反対になります)。

アライメントや光調整に使用可能。

マウント無しダブプリズム
および
マウント付きダブプリズム
N-BK7No180°2x プリズム 回転 1

ダブプリズムは、光の入射面によって像を反転、逆転または回転。

ビーム回転子の回転方向を決定。

180°180°No 1

非逆転ミラー。

光学系におけるレトロリフレクタや直角(180°偏向)プリズムの特性。

ウェッジプリズムN-BK72°~10°のモデルNoNo 1

ビームステアリング用途。

1つのウェッジプリズムを回転するとき、光線を偏向角の2倍の角度で円に沿って動かすことが可能。

NoNo Wedge Prism Pair

可変ビームステアリング用途。

両方のウェッジを回転した時、光線を、偏向角の4倍の角度で円弧状に動かすことが可能。

結合プリズムルチル(TiO2) またはGGG可変倍率可変aNoNo Coupling Prism

光をフィルムに向けて結合するために屈折率の高い基材を使用。

ルチルは nfilm > 1.8で使用

GGGは nfilm < 1.8で使用

  • 入射角と屈折率に依存。


分散プリズム

プリズム材質偏向反転逆転または  回転図解用途
等辺プリズムF2, N-SF11, フッ化カルシウム,
セレン化亜鉛(ZnSe)
可変aNoNo

分散プリズムは回折格子を代替。

白色光を可視領域に分岐するために使用。

分散補償プリズムペアUV溶融石英, フッ化カルシウム(CaF2), SF10,N-SF14可変垂直オフセットNoNo Dispersion-Compensating Prism Pair

超短パルスレーザーシステムにおけるパルス拡がり効果を補償。

分散補償や波長調整用の光学フィルタとして使用。

ペロン・ブロカプリズムN-BK7,
UV溶融石英, フッ化カルシウム
90°90°No 1

光線の波長分離に使用。出力90°。

レーザ高調波の分離、群速度分散の補償に使用。

  • 入射角と屈折率に依存。

ビーム操作用プリズム

プリズム材質偏向反転逆転または  回転図解用途
アナモルフィックプリズムペアN-KZFS8,
N-SF11
可変垂直オフセットNoNo 1

単軸に沿った可変倍率。

楕円形ビームのコリメートに使用(例:半導体レーザ)。

入射ビームを単軸に縮小・拡大して、楕円形ビームを円形ビームに変換。

円錐(アキシコン)レンズUV溶融石英可変aNoNo 1

コリメート光源からベッセル型の強度プロファイルの円錐状の非発散ビームを生成。

  • プリズムの物理的角度に依存。

光状態変更用プリズム(偏光子)

プリズム材質偏向反転逆転または  回転図解用途
グランテーラ, グランレーザ, α-BBO グランレーザ 偏光子グランテーラ:
方解石

グランレーザ:
α-BBO, 方解石
p 偏光 - 0°

s 偏光 - 112°a
NoNo Glan-Taylor Polarizer

プリズムを2個使った構成の複屈折方解石を使用し、非常に消光比の高い直線偏光を生成。

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

ルチル偏光子ルチル(TiO2)s偏光 - 0°

p 偏光は筐体によって吸収
NoNo Rutile Polarizer Diagram

プリズムを2個使った構成の複屈折ルチル(TiO2)を使用し、 非常に消光比の高い直線偏光を生成。

2つのプリズム間のギャップにおけるp偏向は内部反射されるのに対し、s偏光は透過。



2重グランテーラ偏光子方解石p偏光 - 0°

s 偏光は筐体によって吸収
NoNo Glan-Taylor Polarizer

プリズムを3個使った構成の複屈折方解石を使用し、大きな見込み角で最大の偏光効率を得る

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

グラントムソン偏光子方解石p 偏光 - 0°

s 偏光は筐体によって吸収
NoNo Glan-Thompson Polarizer

プリズムを2個使った構成の複屈折方解石を使用し、高い消光比を維持しながら最大視野を実現。

プリズムの境目でs偏光が完全に内部反射されるのに対し、p偏光は透過。

ウォラストンプリズム、ウォラストン偏光子石英, フッ化マグネシウム, α-BBO, 方解石, YVO4対称形の
p 偏光及び
s 偏光の偏角
NoNo Wollaston Prism

プリズムを2個使った構成の複屈折方解石を使用し、ビーム移動偏光子で最大の偏角を実現。

s-偏光とp-偏光は、プリズムから対称形で偏位。ウォラストンプリズムは分光計や偏光アナライザで使用。

ロションプリズムフッ化マグネシウム ,
YVO4
常光: 0°

異常光: 偏角
NoNo

プリズムを2個使った構成で複屈折MgF2 またはYVO4が小さい偏角で高い消光比をもたらします。

異常光は入力光と同じ光軸を伝播しますが、常光は偏光しません。

ビーム移動プリズム方解石2.7 または 4.0 mm のビーム移動NoNo Beam Displacing Prism

プリズムを1個使った構成の複屈折方解石を使用し、入射ビームを垂直に偏光された2本の出射光に分岐。

s 偏光とp 偏光は 2.7または4.0 mmで分離。このビーム分離プリズムは、90o分割ができない場合に偏光ビームスプリッタとして使用。

フレネル・ロム リターダN-BK7

直線偏光から円偏光

垂直オフセット

NoNo Fresnel Rhomb Quarter Wave

λ/4フレネル・ロムリターダでは、直線偏光入力を円偏光出力に変換。

複屈折波長板と比較して、幅広い波長で均一なλ/4遅延特性。

直線偏光を 90°回転NoNo Fresnel Rhomb Half Wave

λ/2フレネル・ロムリターダでは、直線偏光入力を90o回転。

複屈折波長板と比較して、幅広い波長で均一なλ/2遅延特性。

  • s偏光には、p偏光反射が一部含まれています。

ビームスプリッタープリズム

プリズム材質偏向反転

逆転または 回転

IllustrationApplications
ビームスプリッターキューブN-BK7分岐比50:50、0°と 90°

sおよびp偏光が互いに10%以内
NoNo Non-polarizing Beamsplitter

プリズムを2個使った構成、誘電体コーテイング済。ほぼ偏光無依存で分岐比は50:50。

指定の波長範囲で非偏光ビームスプリッタとして機能。

偏光ビームスプリッターキューブN-BK7, UV溶融石英, N-SF1p 偏光 - 0°

s 偏光 - 90°
NoNo Polarizing Beamsplitter Cube

プリズムを2個使った構成において誘電体コーテイング済で、p偏光を透過し、s偏光を反射。

高度に偏光する際には、透過光を利用。


Posted Comments:
avshadler  (posted 2017-07-21 18:46:18.57)
B"H We are developing a new type of consumer visual device where a wiregrid polarizing x splitter would be ideal. 3 or 4 prisms would be joined togethre to make this component. For prototypes, how sharp can the 90 degree angle be made -- like a roof prism in sharpness but not like roof prsim in accuracy. The whole X splitter would be about 18x18X22 mm. I would be glad to send you more on our work. A. S. Adler Personal Reader Project Jerusalem
tfrisch  (posted 2017-07-26 11:30:28.0)
Hello, thank you for contacting Thorlabs. It would be helpful to see a drawing of the component you are looking for as many tolerances would be affected by the assembly of the part. I will reach out to you directly about this application.
